Возведение новой конструкции
Учитывая состояние зала, решил проектировщик заново построить всю конструкцию, использовав при том в качестве основного материала древесину, благодаря чему конструкция не только облегчилась, но заодно отлично подошла для выполнения основного требования - повторного открытия спортзала в кратчайшие возможные сроки.

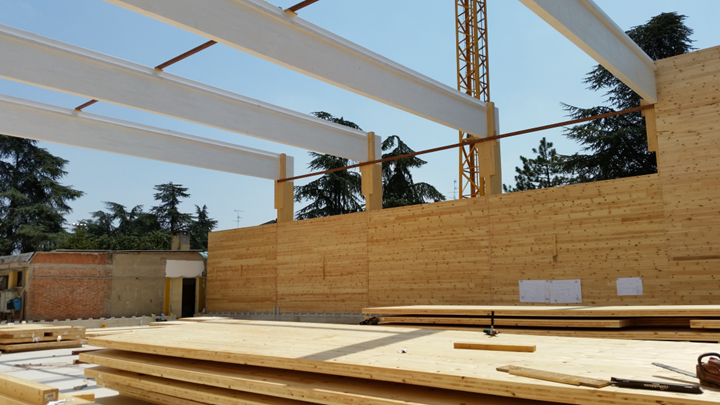

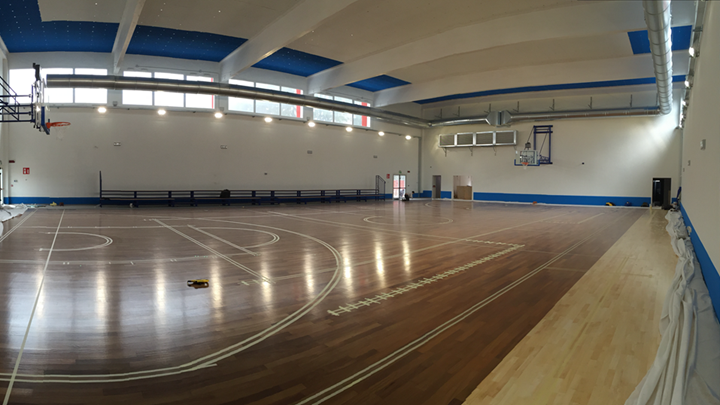

Новое здание спортзала имеет прямоугольную форму с приблизительными размерами Ш х Д х В = 33 м х 25 м х 10 м. Расстояние между отдельными рамами из клееной древесины затем достигает прибл. 6,50 м. Связи жесткости в продольном направлении обеспечиваются с помощью кросс-ламинированных панелей, прикрепленных надлежащим образом к колоннам каркаса и ленточному фундаменту.
Высокой точности при моделировании конструкции затем было достигнуто с помощью поворотных пружин на соединении балка-колонна, а также на узловых соединениях панель-панель и панель-стержень. Жесткость пружины рассчитывалась согласно соединителями, используемыми в соответствии с действующими нормативами, что позволило провести точнейшую оценку поведения конструкции при динамических воздействиях.
Специальные функции расчета в программе RFEM затем позволили рассчитать напряжения сдвига в плоскости между панелями CLT, и таким образом обеспечить необходимый эффект жесткости.
Из-за больших примененных сил, было необходимо изучить также гибридное деревянно-стальное соединение с шурупами с резьбой по всей длине. Реальное поведение соединения было оценено с помощью соответствующего местного расчета. Благодаря данному процессу уточнений можно было уменьшить количество металлических изделий, таких как, например, соединительные элементы или пластины.
К тому же, возможность смоделировать конструкцию как целостную систему из бетона и древесины позволила тщательно оценить взаимодействие между этими двумя конструкциями.
