Gymnase « Salvador Allende » à Cavezzo, Italie

Projet Client

Calcul de structure Calcul de structure
Studio Ergodomus - Ing. Franco Piva et Ing. Cristiano Benacchio
Pergine Valsugana (TN), Italie
www.ergodomus.it
Architecture Entrepreneur
Costruzioni Generali Due Spa
Sistem Costruzioni Srl
Baggiovara/Solignano, Italie
Construction Conception architecturale
Arch. Bruno De Pietri, Italie
www.depietri.eu

Cavezzo est l'une des communes de la région de l'Émilie-Romagne qui furent touchées par des séismes en 2012. De nombreux bâtiments publics et privés avaient été gravement endommagés et étaient devenus inhabitables. Le gymnase municipal en béton armé a subi des dégâts si importants qu'il a dû être démoli. Une partie des fondations a cependant été conservée pour construire le nouveau bâtiment.

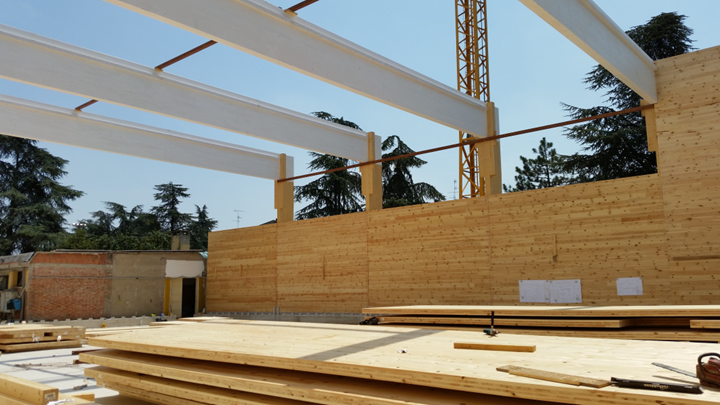

Construction du nouveau gymnase

La société en charge de la conception a décidé de reconstruire la structure entière en utilisant le bois comme matériau principal. La construction s'en trouvait ainsi facilitée et il a été possible d'atteindre l'objectif de ce projet : rouvrir le gymnase aussi rapidement que possible.

Le bâtiment a une forme rectangulaire et des dimensions d'environ 33 m x 25 m x 10 m. Les portiques en bois lamellé-collé sont espacés d'environ 6,50 m. Le contreventement longitudinal est assuré par des panneaux en CLT fixés aux poteaux des portiques et à la semelle filante.

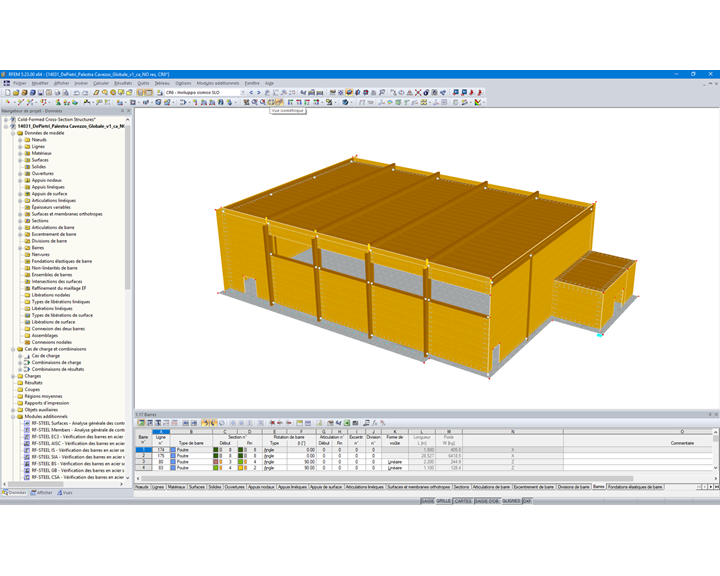

La structure a été modélisée avec une grande précision à l'aide de ressorts de rotation pour les assemblages poutre-poteau, plaque-plaque et plaque-barre. Les rigidités de ressort ont été calculées en fonction des organes d'assemblages utilisés conformément à la réglementation en vigueur. Les analyses dynamiques ont permis d'analyser le comportement exact de la structure face à ce type d'action.

Grâce aux fonctionnalités dédiées de RFEM, il a été possible de calculer le transfert de cisaillement dans le plan entre les panneaux CLT et donc d'obtenir le contreventement requis.

En raison des forces importantes, il a été nécessaire d'analyser un assemblage mixte bois-acier avec des vis entièrement filetée. Le comportement réel des assemblages a été déterminé à l'aide des analyses locales adéquates, permettant ainsi de réduire la quantité de matériau tel que le nombre d'organes d'assemblage et de plaques.

La structure pouvait être modélisée sous la forme d'un système béton-bois complet, ce qui a rendu possible interaction entre ses deux parties à l'intérieur et au-dessus du sol.
