体育馆 Salvador Allende ,意大利卡韦佐

卡韦佐是在 2012 年地震中受损的小镇之一。

在这次地震中许多公共和私人结构受损严重,无法居住。 市政体育馆就是这样的结构之一;原有的钢筋混凝土结构由于损坏非常严重,不得不完全拆除。

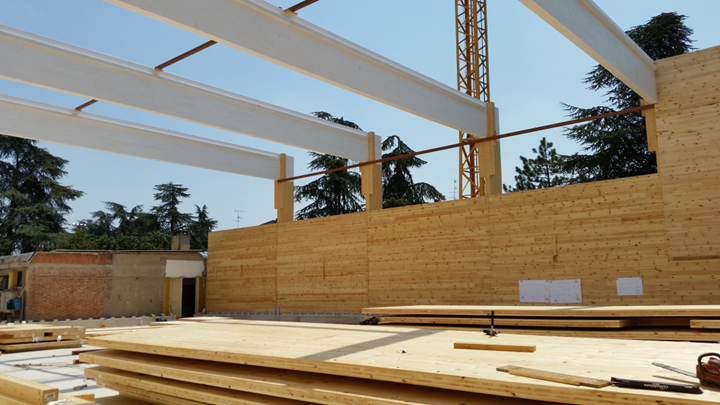

新建建筑

Der Konstrukteur entschied sich für einen Neubau der Gesamtkonstruktion unter Verwendung von Holz als Hauptmaterial. Dadurch ist die Konstruktion leichter und das Hauptziel einer schnellen Wiedereröffnung der Turnhalle konnte in möglichst kurzer Zeit realisiert werden.

Das Gebäude hat eine rechteckige Form mit den Abmessungen ca. B x L x H = 33 m x 25 m x 10 m. Der Abstand der Rahmen aus Brettschichtholz beträgt ca. 6,50 m. Der Verband in Längsrichtung wird durch Brettsperrholzplatten gewährleistet, die an den Rahmenstützen sowie am Streifenfundament befestigt sind.

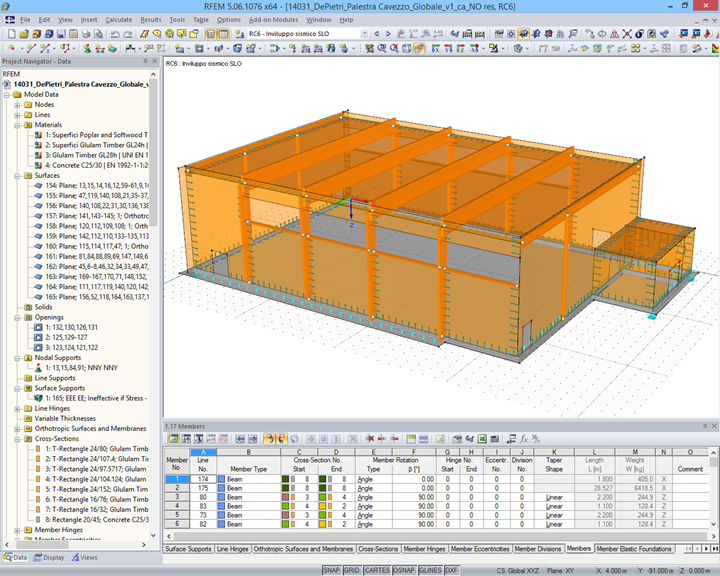

Die Struktur wurde sehr genau modelliert, indem Drehfedern an der Träger-Stützen-Verbindung sowie an den Platte-Platte- und Platte-Stab-Verbindungen verwendet wurden. Die Federsteifigkeit wurde entsprechend der verwendeten Verbinder in Übereinstimmung mit geltenden Bestimmungen berechnet. Somit konnte sehr genau das Verhalten der Struktur bei dynamischen Einwirkungen untersucht werden.

Die speziellen Funktionen der Bemessung mit RFEM ermöglichten eine Schubübertragung in der Ebene zwischen den Brettsperrholzplatten. Somit ist der erforderliche Aussteifungseffekt gegeben.

Aufgrund der großen vorherrschenden Kräfte war es notwendig, eine hybride Holz-Stahl-Verbindung mit Vollgewindeschrauben zu untersuchen. Das reale Verbindungsverhalten wurde mit einer geeigneten lokalen Analyse untersucht. Dank dieser Untersuchung war es möglich, die Materialmenge zu reduzieren, wie z. B. die Anzahl an Verbindern und Platten.

Da die Struktur als komplettes Beton-Holz-System modelliert werden konnte, wurde eine Interaktion zwischen den beiden Strukturen innerhalb und oberhalb des Bodens ermöglicht.

结构设计 静力分析(SA)
Studio Ergodomus-Ing。 Franco Piva和Ing。 克里斯蒂亚诺·贝纳基奥(Cristiano Benacchio)
Pergine Valsugana(TN),意大利
www.ergodomus.it
建造 Architectural Design
Arch. Bruno De Pietri, Italy
Contractor Company
Costruzioni Generali Due Spa and Sistem Costruzioni Srl, Italy
建筑设计 建筑设计理念
拱 Bruno De Pietri,意大利
www.depietri.eu


项目说明

模型数据

节点数目: 125
线的数目 181
杆件数目: 69
面的数目: 12
荷载工况数目 8
荷载组合数目 44
结果组合数目 6
总重量 822,657 t
翘曲区域尺寸 39.075 x 25.240 x 9.798 m
软件版本 5.06.10
