Konstrukcja drewniana hali sportowej

Nowa konstrukcja

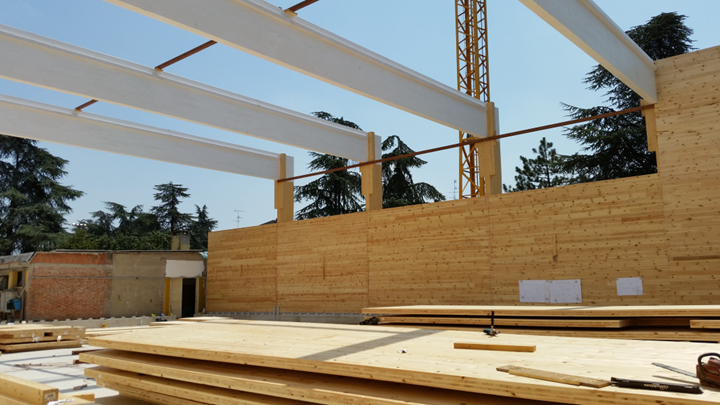

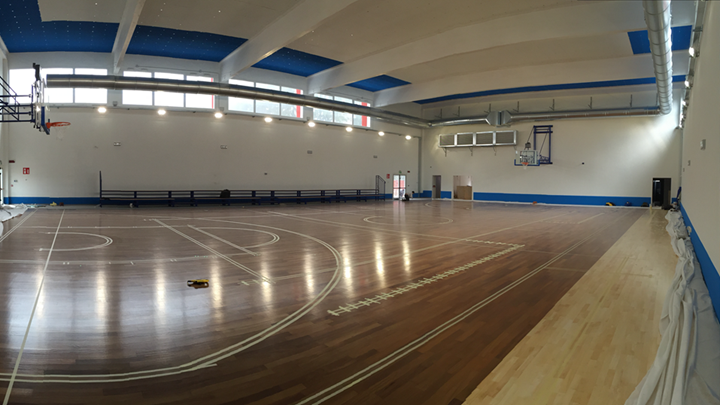

Projektant zdecydował o przebudowie całej konstrukcji z wykorzystaniem drewna jako głównego materiału konstrukcyjnego, uzyskując rozwiązanie lżejsze i umożliwiające spełnienie głównego obostrzenia – ponownego otwarcia siłowni w jak najkrótszym możliwym czasie.

Budynek ma plan prostokąta i wymiary około 33 m x 25 m x 10 m (odpowiednio: szer. x dł. x wys.). Odległość między ramami wykonanymi z drewna klejonego warstwowo wynosi w przybliżeniu 6,50 m. Stężenie w kierunku podłużnym jest zapewnione dzięki wypełnieniu z płyt z drewna klejonego krzyżowo, odpowiednio zamocowanych do słupów ramy i ławy fundamentowej.

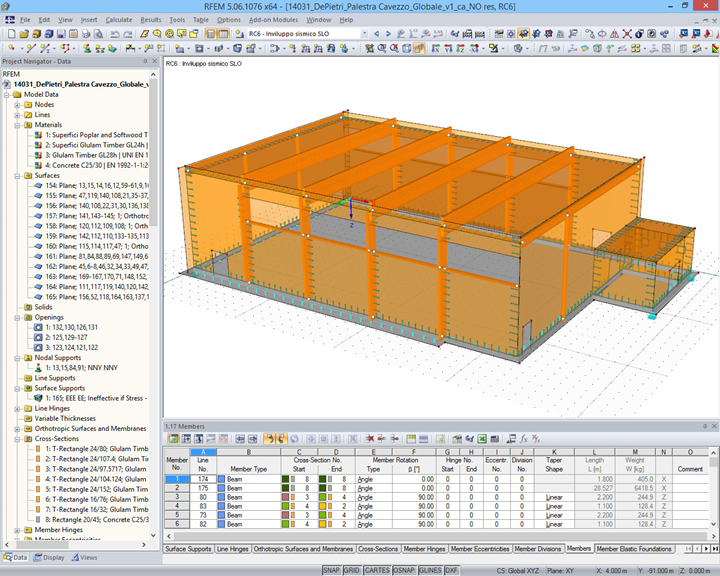

Konstrukcja została zamodelowana bardzo dokładnie z wykorzystaniem sprężyn obrotowych na połączeniach typu belka-słup oraz płyta-płyta i płyta-pręt. Sztywność połączeń została obliczona z uwzględnieniem łączników, przyjętych zgodnie z obowiązującymi standardami. Postępowanie takie pozwoliło na bardzo dokładną ocenę zachowania konstrukcji pod wpływem oddziaływań dynamicznych.

Odpowiednie funkcje analityczne dostępne w programie RFEM umożliwiły przeniesienie naprężeń ścinających w płaszczyźnie pomiędzy płytami z drewna klejonego krzyżowo, w sposób zapewniający wymagany efekt stężenia.

Z uwagi na duże siły występujące w konstrukcji, konieczne było przeanalizowanie hybrydowego połączenia drewno-stal, zawierającego śruby z pełnym gwintem. Rzeczywiste zachowanie połączenia zostało przeanalizowane za pomocą odpowiedniej analizy lokalnej. Dzięki temu możliwe było także zmniejszenie ilości potrzebnego asortymentu, w tym liczby łączników i płyt.

Możliwość zamodelowania konstrukcji jako całego układu betonowo-drewnianego pozwoliło na ocenę interakcji pomiędzy tymi dwiema konstrukcjami.
