Construcción del nuevo edificio
El diseñador decidió reedificar la estructura completa usando madera como material principal. Es una solución más ligera y bien adecuada para cumplir el requisito principal de la nueva inauguración del gimnasio en el menor tiempo posible.

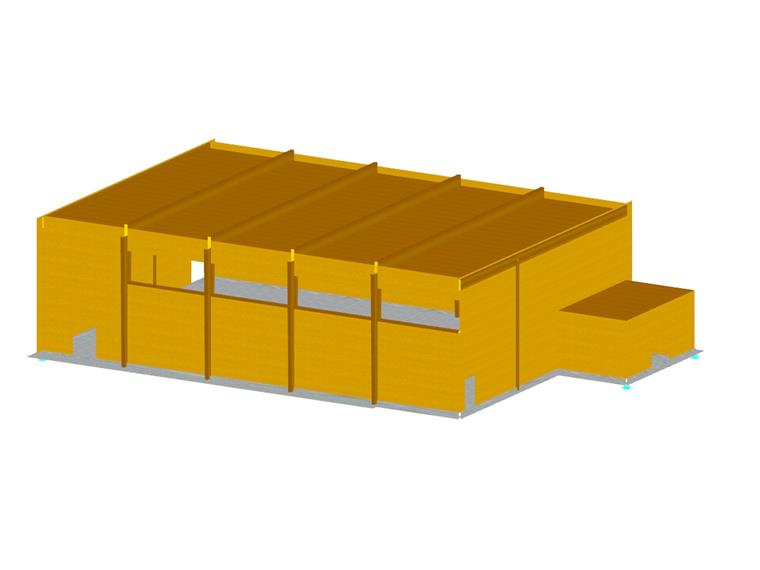

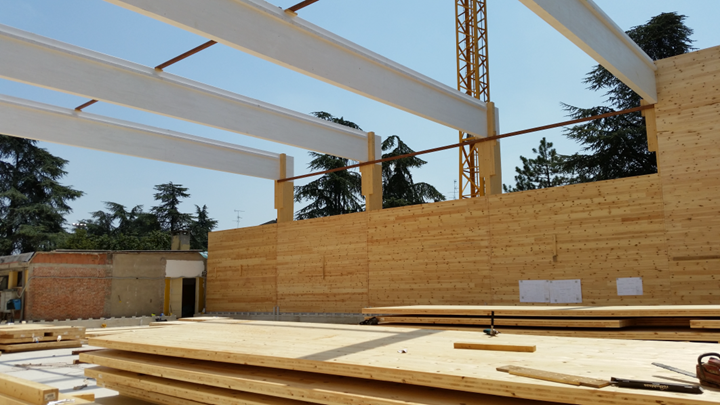

El edificio tiene un planta rectangular con dimensiones de aproximadamente W x L x H = 33 x 25 x 10 m. La separación entre los pórticos compuestos de madera laminada encolada asciende a aproximadamente 6,50 m. El arriostramiento en dirección longitudinal se asegura por la presencia de paneles de CLT acoplados apropiadamente a los pilares de los pilares de los pórticos y la cimentación por zapata corrida.

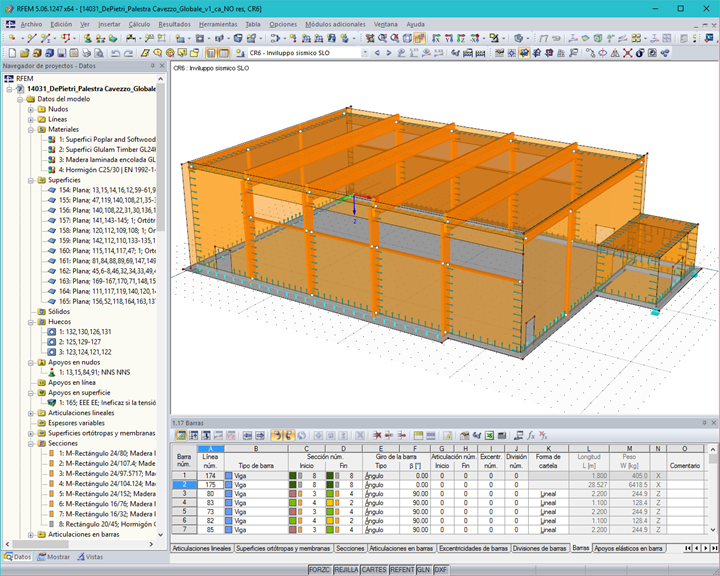

La estructura se modeló de manera muy precisa mediante el uso de muelles a torsión en los acoplamientos viga-pilar, así como también en las uniones panel-panel y panel-barra. La rigidez elástica se calculó según los conectores utilizados de conformidad con las normas actuales. Esto permitió una evaluación muy precisa del comportamiento de la estructura frente a acciones dinámicas.
Las funciones analíticas específicas ofrecidas en RFEM permitieron conseguir las tensiones tangenciales en el plano entre los paneles de CLT. De esta manera, se aseguró el efecto de arriostrado requerido.
Debido a los grandes esfuerzos implicados, fue necesario el estudio de una unión híbrida de madera-acero con pernos roscados totalmente. El comportamiento real de la conexión se evaluó con un análisis local apropiado. Gracias a este proceso de refinamiento fue posible reducir la cantidad de material, tal como el número de conectores y placas.
La capacidad de modelar la estructura como un sistema completo de hormigón y madera ha permitido la evaluación de la interacción entra las dos estructuras.
