Tělocvična „Salvador Allende“ v Cavezzu, Itálie

Cavezzo je jedním z měst v italském regionu Emilia, který v roce 2012 zasáhlo silné zemětřesení.

Následkem této události byla těžce poškozena řada veřejných i soukromých budov. Železobetonová konstrukce obecní tělocvičny byla zemětřesením poškozena natolik, že bylo nutné ji strhnout.

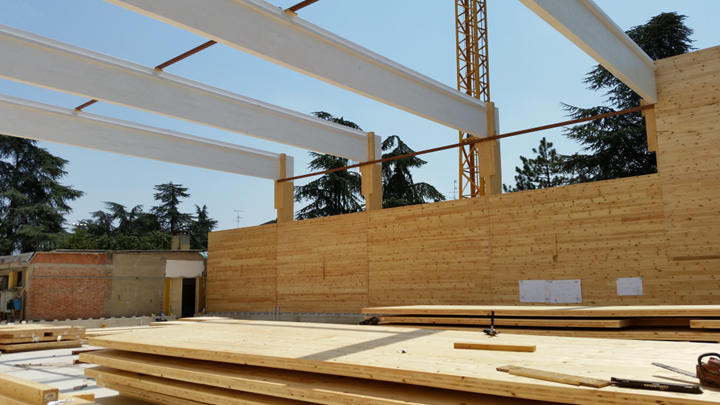

Stavba nové budovy

Projektant se rozhodl pro kompletní přestavbu za použití dřeva jakožto hlavního materiálu. Tímto řešením dosáhl lehčí konstrukce a rychlé výstavby, což umožnilo znovuotevření tělocvičny v co nejkratším čase.

Budova obdélníkového půdorysu má přibližně 33 m na šířku, 25 m na délku a 10 m na výšku. Vzdálenost mezi rámy z lepeného lamelového dřeva činí asi 6,50 m. Ztužení v podélném směru je zajištěno deskami z křížem lepeného dřeva pevně připojenými ke sloupům rámu a k základovým pásům.

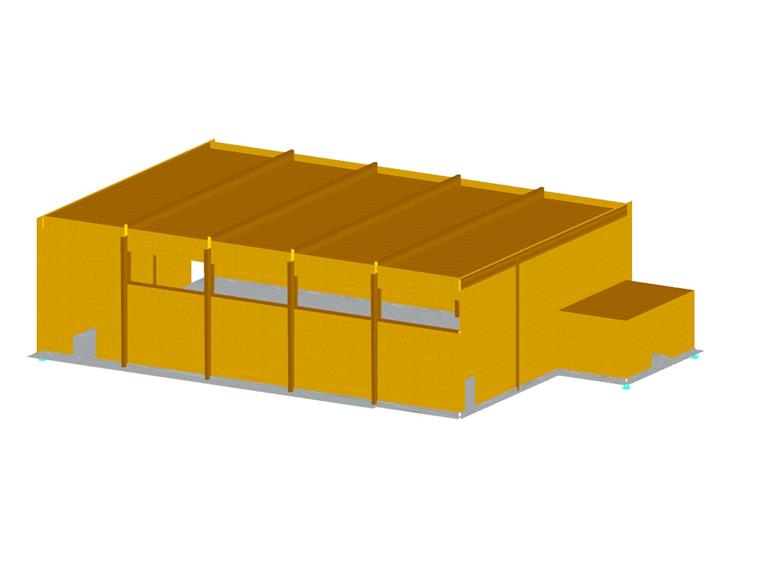

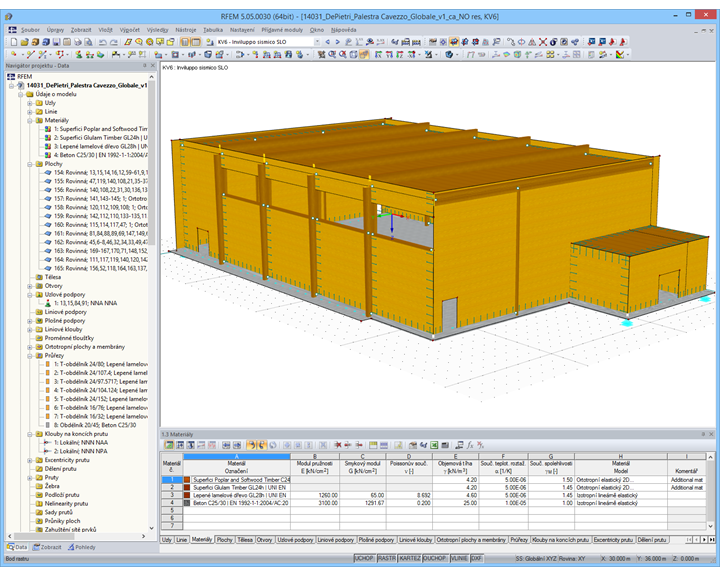

Konstrukce byla modelována velmi přesně, zadána byla rotační tuhost na spojích nosník-sloup, deska-deska a deska-prut. Konstanty tuhosti byly počítány v závislosti na spojovacích prvcích užitých v souladu s platnými normami. Takový model umožnil velmi přesnou analýzu chování konstrukce při dynamickém zatížení.

Speciální funkce nabízené programem RFEM umožnily přenos smykového napětí v rovině mezi dřevěnými deskami. Tímto způsobem byl zaručen požadovaný ztužující efekt.

Kvůli značným silám v konstrukci bylo nutné vyšetřit šrouby s plným závitem pro hybridní spoj dřevo-ocel. Skutečné chování spoje bylo vyhodnoceno příslušnou lokální analýzou. Díky tomu bylo možné redukovat množství materiálu, jako např. množství spojovacího materiálu či desek.

Modelování konstrukce jako komplexního systému beton-dřevo umožnilo vyhodnotit interakci mezi oběma částmi konstrukce pod i nad podlahou.



Zadání projektu

Data modelu

Počet uzlů 125
Počet linií 181
Počet prutů 69
Počet ploch 12
Počet zatěžovacích stavů 8
Počet kombinací zatížení 44
Počet kombinací výsledků 6
Celková hmotnost 822,657 t
Rozměry 39,075 x 25,240 x 9,798 m
Verze programu 5.06.10
