Pavilhão de desportos "Salvador Allende" em Cavezzo, Itália

Projeto de cliente da Dlubal

Planeamento estrutural Análise estrutural
Studio Ergodomus - Ing. Franco Piva e Ing. Cristiano Benacchio
Pergine Valsugana (TN), Itália
www.ergodomus.it
Construção Empreiteiro
Costruzioni Generali Due Spa
Sistem Costruzioni Srl
Baggiovara/Solignano, Itália
Arquitetura Conceito arquitetónico
Arch. Bruno De Pietri, Itália
www.depietri.eu

Cavezzo é uma das cidades da região de Emilia-Romagna que foi afetada pelo sismo de 2012. Muitos edifícios privados e públicos sofreram danos graves e ficaram inabitáveis. O pavilhão de desportos municipal em betão armado ficou de tal maneira danificado que teve de ser demolido. As fundações, no entanto, permaneceram em parte as mesmas.

Construção nova

O construtor decidiu refazer toda a estrutura utilizando madeira como material principal, tornando a estrutura mais leve e cumprindo o objetivo de reabrir o pavilhão o mais rápido possível.

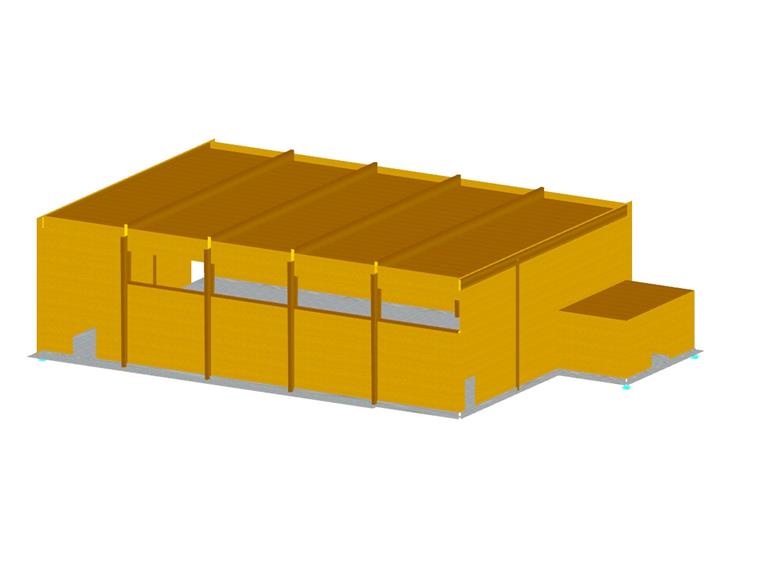

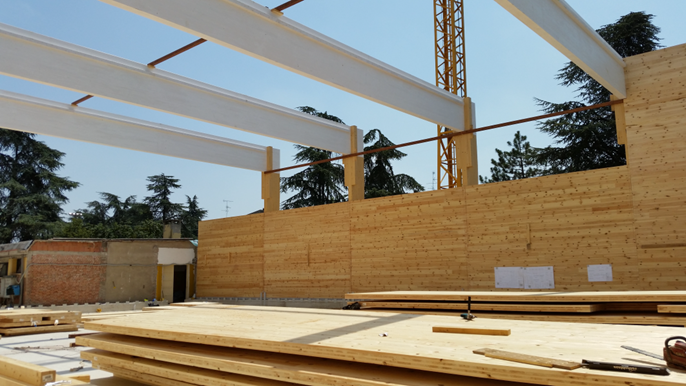

O edifício tem uma forma retangular com dimensões aproximadas de L x C x A = 33 m x 25 m x 10 m. O espaçamento entre os pórticos de madeira laminada colada é de aproximadamente 6,50 m. O contraventamento na direção horizontal é assegurado através de painéis CLT presos aos pilares dos pórticos, assim como à fundação.

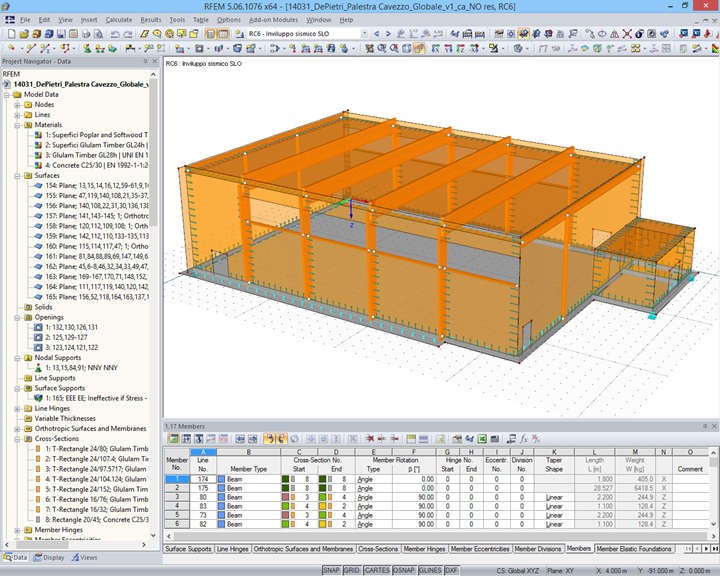

A estrutura foi projetada com muita precisão, utilizando molas rotacionais nas ligações viga-pilar, painel-painel e painel-barra. A rigidez das molas foi calculada de acordo com os conectores utilizados, em concordância com os regulamentos. Isto permitiu uma análise muito precisa do comportamento da estrutura quando sujeita a ações dinâmicas.

As funções especiais do dimensionamento com o RFEM permitiram uma transferência de tensões de corte no plano entre os painéis CLT. O efeito de contraventamento necessário ficou assim assegurado.

Devido aos esforços atuantes elevados, foi necessário estudar uma ligação madeira-aço híbrida com parafusos totalmente roscados. O comportamento real da ligação foi verificado com uma análise apropriada no local. Graças a esta análise, foi possível reduzir a quantidade de material, como, por ex., o número de ligadores e painéis.

Como a estrutura pôde ser modelada como um sistema completo de betão e madeira, foi possível uma interação entre as duas estruturas no interior e acima do solo.
