Пешеходно-велосипедный мост в Неккартенцлингене, Германия

Проект заказчика

Заказчик Город Неккартенцлинген, Германия
www.neckartenzlingen.de
Проектирование строительной части Ingenieurbüro Miebach
Ломар, Германия
www.ib-miebach.de
Транспортное проектирование Ingenieurbüro Blankenhorn
Нюртинген, Германия
www.ing-blankenhorn.de
Строительство Gottlob Brodbeck GmbH & Co. KG
Метцинген, Германия
www.g-brodbeck.de

Schaffitzel Holzindustrie GmbH + Co.KG.
Швебиш-Халль, Германия
www.schaffitzel.de

Размеры

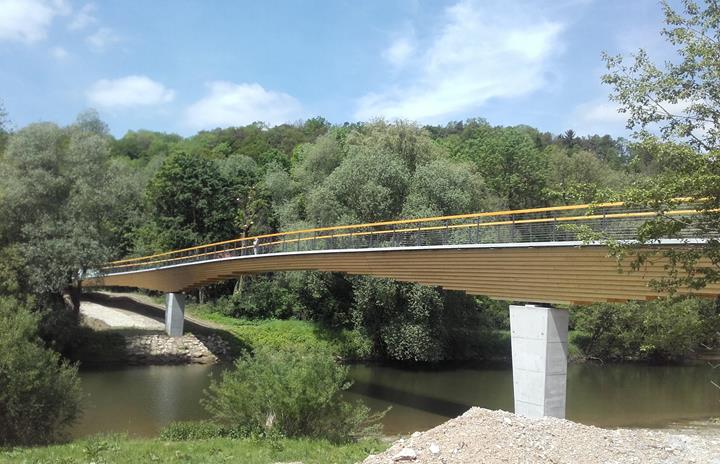

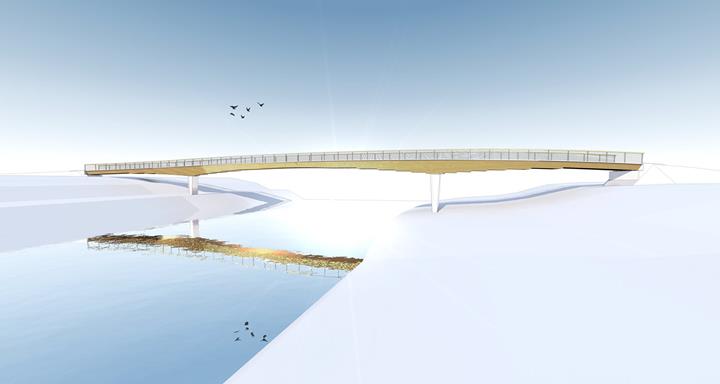

S-образный пешеходно-велосипедный мост с прямой средней частью через реку Неккар в Неккартенцлингене, Германия, имеет общую длину 96,30 м и ширину 3 м.

Оба конца моста изогнуты в плане грунта и имеют радиус приблизительно 65,25 м. Благодаря тому, можно было в плане учесть также проезжую часть прилегающих дорог.

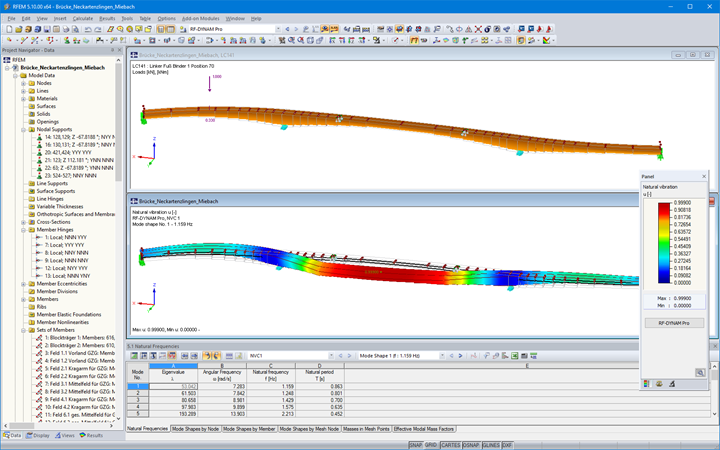

Пролетное строение

Пролетное строение моста состоит из двух ступенчатых балок из клееной древесины, взаимно соединенных и заделанных в блоки. Строение затем охватывает три пролета длиной прибл. 25,90 м / 44,50 м / 25,90 м и перекрывает собой русло реки Неккар. Общая длина моста достигает прибл. 96,30 м.

В рамках эффективного использования материала, варьируется высота его сечения от 80 см до 208 см, в зависимости от нагрузки. Благодаря неразрезной конструкции, происходит распределение нулевых моментов прямо в основном пролете. Места с наличием нулевых моментов затем были смоделированы как шарнирные соединения. Таким образом, были достигнуты разумные размеры для транспортировки и упрощен монтаж элементов деревянных конструкций.

Защита древесины

Опорная конструкция моста оптимально защищена от воздействия различных погодных условий по всей своей геометрии (боковая градация) и верхнему покрытию, изготовленному из сборных железобетонных панелей (с наличием бокового свеса, дренажных каналов ниже конструктивных соединений и дополнительного уровня уплотнения на деревянных балках). Чтобы проверить выполнение требований по защите древесины, была в области самого высокого сечения установлена система контроля влажности.

Опорная часть

Опорная часть состоит из железобетонных устоев с основанием из буровых свай, а также промежуточных опор, состоящих из железобетонных колонн, возведенных на мелководных фундаментах. Сама конструкция моста и пути на берегу соединены с помощью рампы, которая поддерживается отдельной железобетонной конструкцией.
