Most pro pěší a cyklisty v Neckartenzlingenu, Německo

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

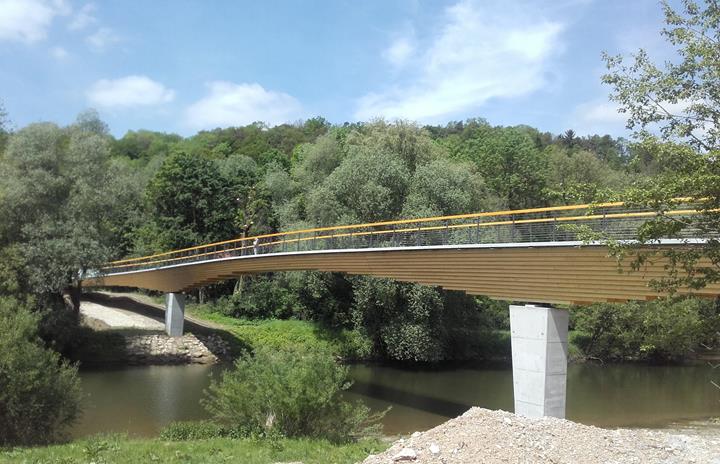

Most pro pěší a cyklisty v německé obci Neckartenzlingen má tvar písmene S s rovnou střední částí a svou celkovou délkou 96,30 m a světlou šířkou 3,00 m překonává řeku Neckar.

Investor Obec Neckartenzlingen, Německo
www.neckartenzlingen.de
Návrh a statický výpočet Ingenieurbüro Miebach
Lohmar, Německo
www.ib-miebach.de
Dopravní plánování Ingenieurbüro Blankenhorn
Nürtingen, Německo
www.ing-blankenhorn.de
Zhotovitelé Gottlob Brodbeck GmbH & Co. KG
Metzingen, Německo
www.g-brodbeck.de

Schaffitzel Holzindustrie GmbH + Co. KG
Schwäbisch Hall, Německo
www.schaffitzel.de

Rozměry

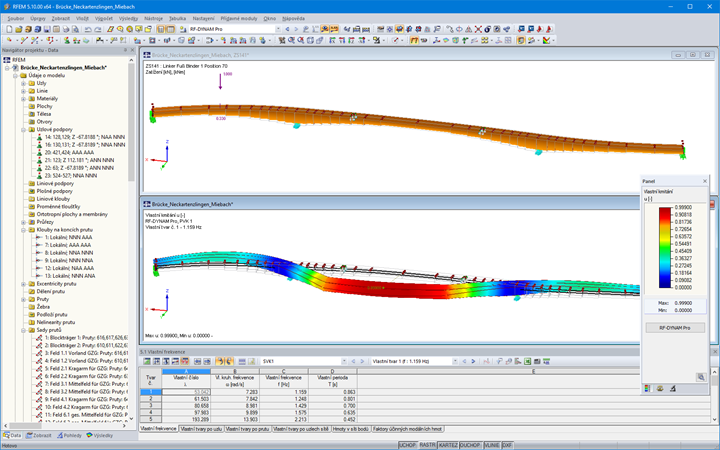

Model

Krajní pole mostu jsou půdorysně zakřivena a mají poloměr asi 65,25 m. Tímto způsobem bylo docíleno plynulého napojení přístupových cest na obou stranách mostu.

Mostovka

Mostovku tvoří dva navzájem spojené stupňovité nosníky z lepeného lamelového dřeva smontované do bloků. Konstrukce se třemi poli o rozpětí asi 25,90 m / 44,50 m / 25,90 m a celkovou délkou 96,30 m překlenuje řeku Neckar.

Za účelem efektivního využití materiálu je výška průřezu odstupňována v závislosti na zatížení od 80 cm do 208 cm. V hlavním poli bylo dosaženo nulových ohybových momentů. Konstrukce byla modelována s Gerberovými klouby. Proto bylo možné dřevěné konstrukční prvky v přiměřených velikostech snadno převést a smontovat.

Ochrana dřeva

Nosná konstrukce je optimálně chráněna před povětrnostními vlivy svou geometrií (bočním odstupňováním) a horním záklopem z prefabrikovaných betonových panelů (s bočním přesahem, odvodňovacími kanálky pod konstrukčními spárami a dodatečnou těsnící vrstvou na dřevěných nosnících). Pro ověření těchto předpokladů ochrany dřeva byl v oblasti nejvyššího průřezu umístěn systém sledování vlhkosti.

Založení mostu

Založení mostu sestává ze železobetonových opěr s vrtanými pilotami a mezilehlých pilířů, které tvoří železobetonové sloupy na plošných základech. V prodloužení mostu cesta pokračuje plynulým železobetonovým nájezdem.
