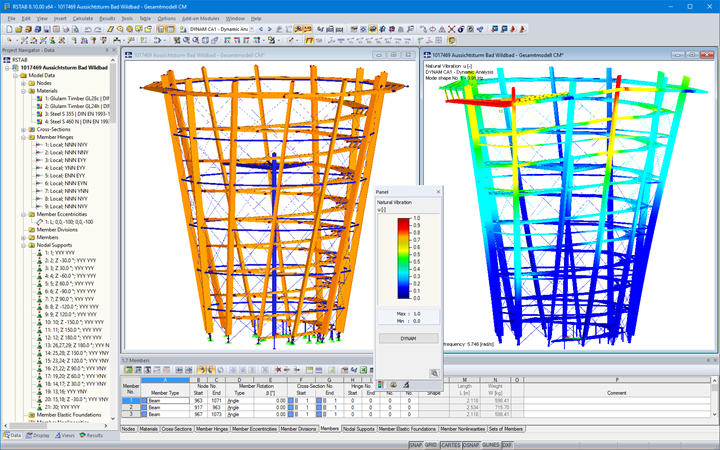

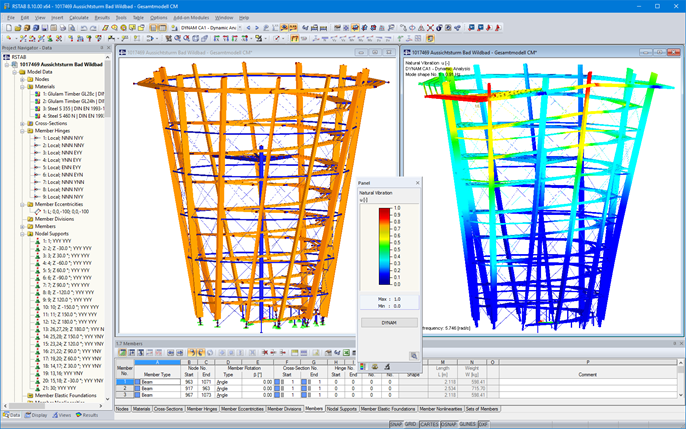

Клиент Dlubal, компания WIEHAG GmbH из Альтхайма, Австрия, отвечала за проектирование, статические расчеты, изготовление и монтаж башни. Статический расчет был выполнен в RSTAB.
Конструкция

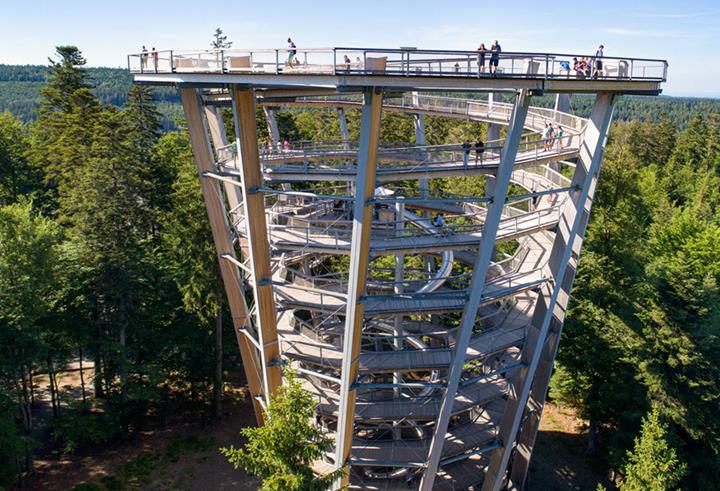

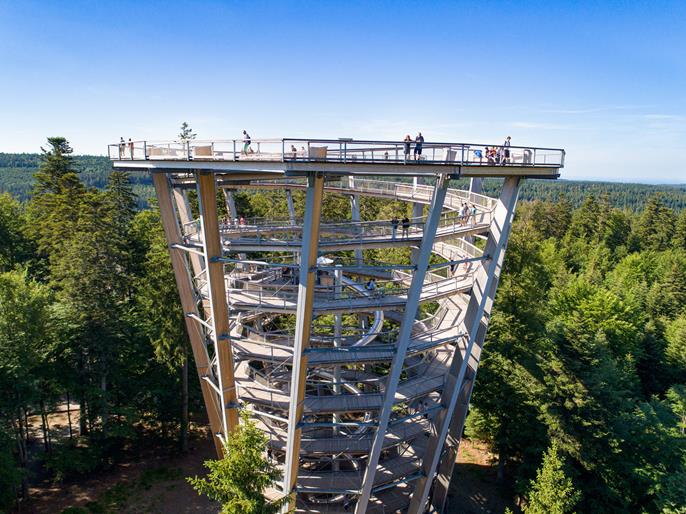

Форма смотровой башни напоминает чашу. Конструкция состоит из внешнего кольца из 12 дважды наклоненных клееных деревянных балок. Эти балки установлены на равном расстоянии друг от друга в ротосимметрическом порядке.
12 основных колонн наклонены на 7,7° от центральной точки и дополнительно повернуты на 9,4° против часовой стрелки. Из-за этого чаша выглядит слегка криво и скручено.

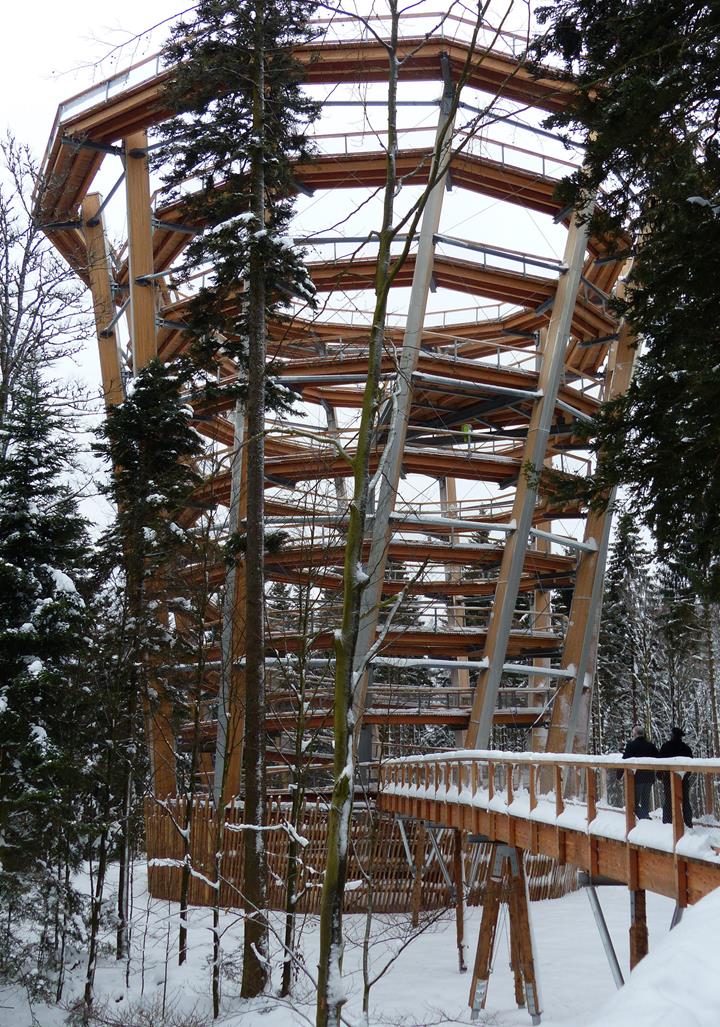

Вход в башню осуществляется с высоты около 5 м от верхушки деревьев, которая проходит на длину около 1 250 м и на высоте до 20 м через кроны деревьев.
Подъем к смотровой платформе осуществляется по винтовой конструкции из дерева. Эта конструкция крепится с помощью стальных консольных балок к деревянным колоннам. Между стальными консольными балками закреплены деревянные продольные балки с настилом из деревянных досок.
На вершине башни расположена смотровая платформа из стали. Платформа состоит из выступающих наружу стальных консольных балок, которые крепятся к деревянным колоннам. На консольных балках установлены деревянные продольные балки с настилом из досок.
Жесткость конструкции обеспечивается кольцевой стальной диагональной сетью и кольцевыми конструкциями.
| Заказчик | Erlebnis Akademie AG www.eak-ag.de |
| Архитектор | Architekturbüro Josef Stöger stoeger-koelbl.de |
| Архитектор | WIEHAG GmbH www.wiehag.com |
| Расчет конструкций и фундаментов | Ing.-Büro Wolf GmbH D-94036 Passau |
