Torre panoramica a Bad Wildbad, Germania

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

Pianificazione, Ingegneria Strutturale, Costruzione
Erlebnis Akademie AG
www.eak-ag.de
Analisi strutturale delle fondazioni Ing.-Büro Wolf GmbH
Passau, Germania
Architettura WIEHAG GmbH
www.wiehag.com
Committente

Ing.-Büro Wolf GmbH
D-94036 Passavia

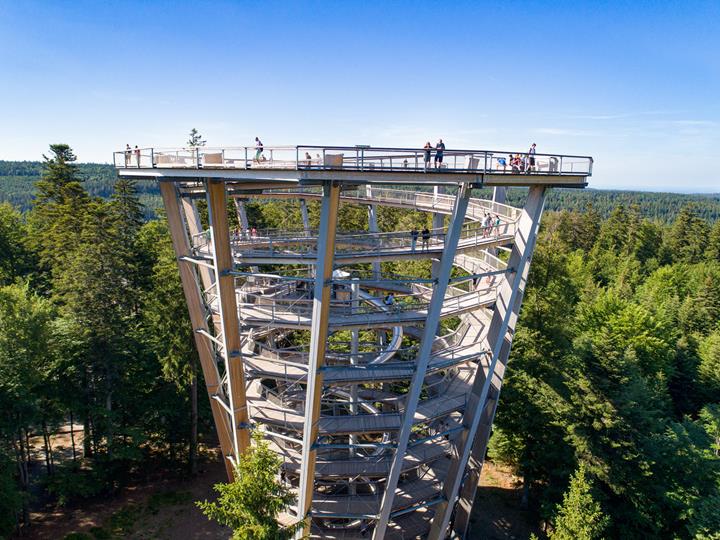

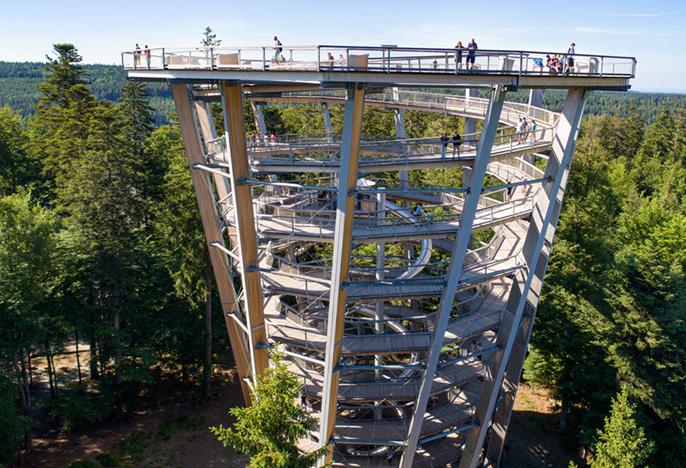

Torre panoramica con un'altezza di 40 m è il punto culminante del sentiero tra gli alberi sulla collina di Sommerberg a Bad Wildbad, in Germania. La piattaforma di osservazione sulla sommità della torre offre una vista straordinaria sui boschi del Parco Naturale della Foresta Nera Centro/Settentrionale.

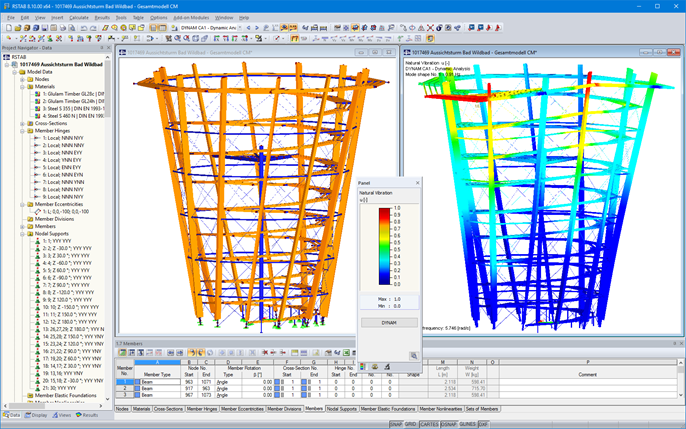

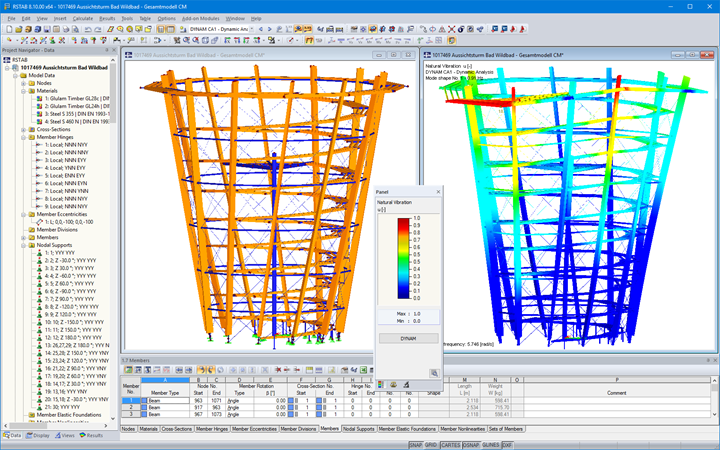

Il cliente Dlubal WIEHAG GmbH di Altheim, in Austria, era responsabile della progettazione, dell'analisi strutturale, della produzione e dell'assemblaggio della torre. L'analisi strutturale è stata eseguita in RSTAB.

Struttura

La forma della torre di avvistamento ricorda una coppa. La struttura è costituita da un anello esterno di 12 travi in legno lamellare a doppia inclinazione. Sono simmetrici a rotazione alla stessa distanza l'uno dall'altro.

Le 12 colonne principali si inclinano di 7,7 ° rispetto al punto centrale e sono ulteriormente inclinate di 9,4 ° in senso antiorario. Di conseguenza, la coppa appare leggermente inclinata e attorcigliata.

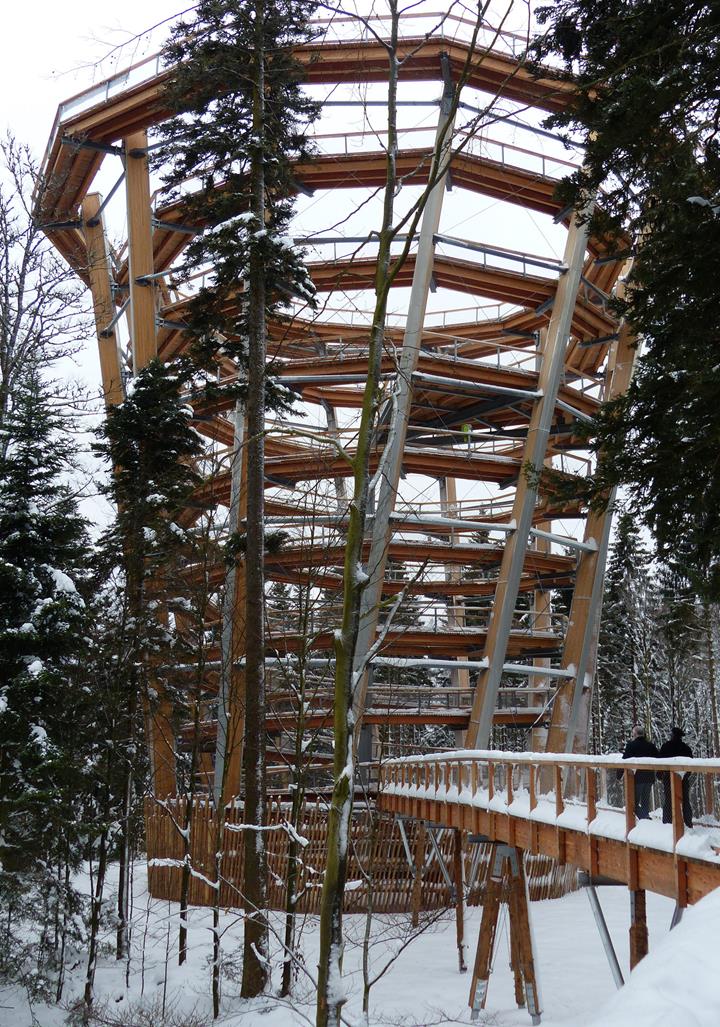

L'ingresso alla torre si trova ad un'altezza di circa 5 m dal percorso delle cime degli alberi, che si snoda attraverso le cime degli alberi per una lunghezza di circa 1.250 me un'altezza massima di 20 m.

È possibile salire fino alla piattaforma panoramica su una struttura ad elica in legno, che È fissato ai supporti in legno mediante travi in acciaio a sbalzo. Tra le singole travi a sbalzo, ci sono traversi in legno coperti con un pavimento in legno.

Nella parte superiore della torre è una piattaforma panoramica in acciaio. La piattaforma è costituita da cantilever in acciaio che sporgono verso l'esterno e sono collegati alle colonne in legno. Sulle travi a sbalzo, ci sono travi longitudinali in legno con un pavimento in doghe.

La struttura è irrigidita da un nastro circonferenziale fatto di diagonali in acciaio e strutture ad anello.
