巴特维尔德巴德观景塔

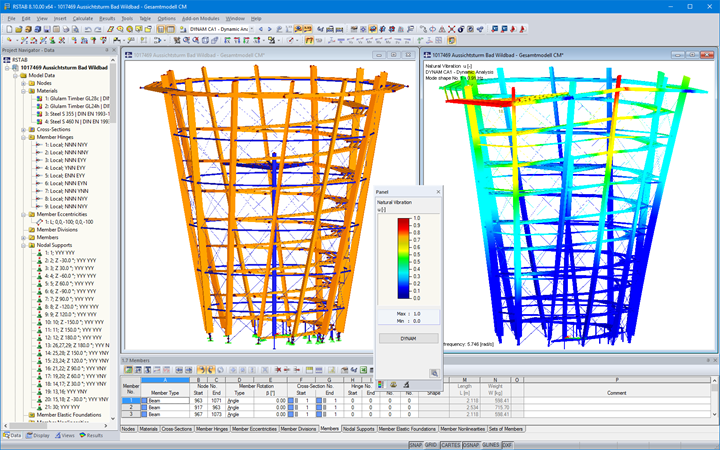

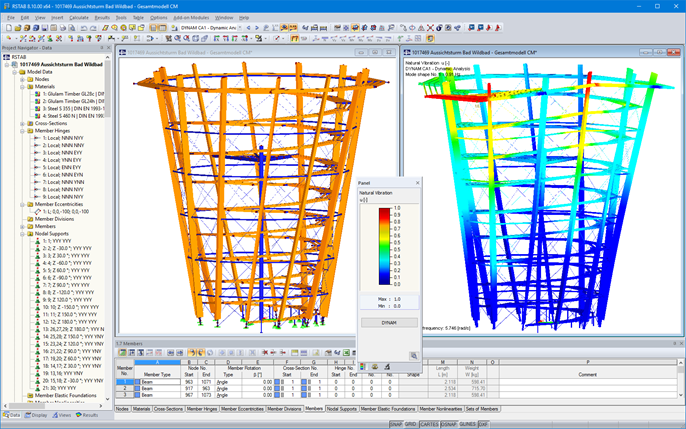

Dlubal 的客户来自奥地利阿尔特海姆的 WIEHAG GmbH 负责该塔的设计、静力学、制造和安装。静力计算在 RSTAB 中进行。

结构

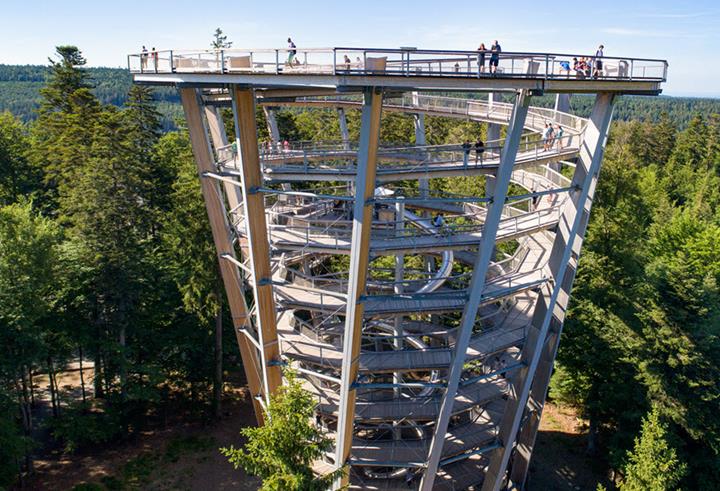

观光塔的形状类似于一个杯子。结构由12个双倾斜胶合木梁的外环组成。这些梁以相等的间距旋转对称地排列。

12 根主支柱从中心向外倾斜 7.7°，并额外倾斜 9.4° 逆时针方向。因此，杯子看起来有点倾斜和扭曲。

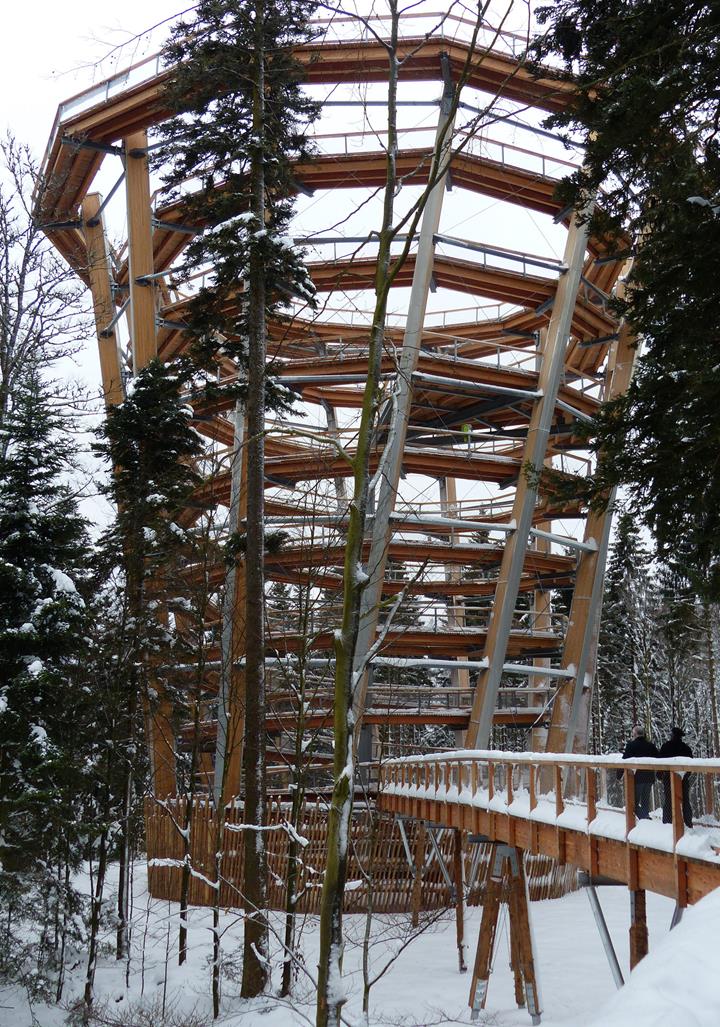

塔的入口位于距离树顶小径约 5 米高处，该小径蜿蜒约 1,250 米长并在高达 20 米的高度穿过树冠。

通往观景平台的路径通过一个木质螺旋结构实现。该结构通过钢悬臂固定在木柱上。在钢悬臂之间固定有带木板的木纵梁。

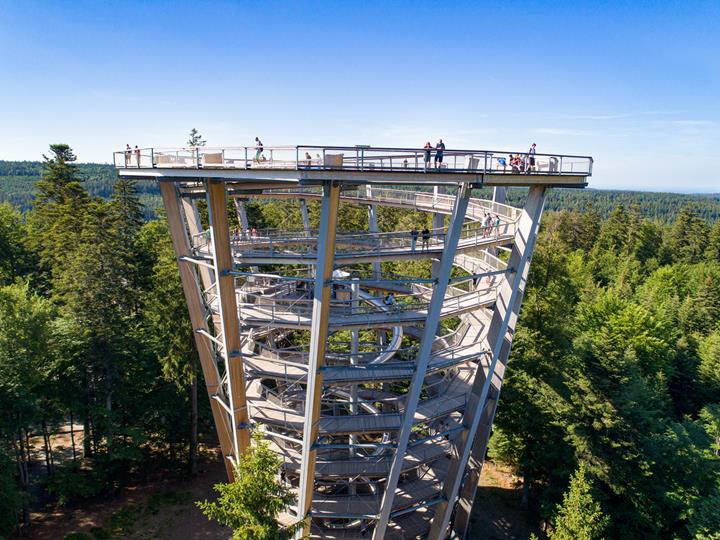

塔顶有一个由钢制成的观景平台。平台由向外伸出的钢悬臂组成，这些悬臂连接到木支柱上。悬臂上同样放置有木纵梁以及木板。

稳定性通过环绕的钢对角线和环状结构网实现。
