Wieża widokowa w Bad Wildbad, Niemcy

Projekt klienta

Planowanie, inżynieria konstrukcyjna, budowa WIEHAG GmbH
Altheim, Austria
www.wiehag.com
Analiza fundamentów Ing.-Büro Wolf GmbH
Passau, Niemcy
Architekt Pracownia architektoniczna Josef Stöger
Schönberg, Niemcy
www.architekt-stoeger.de
Inwestor Erlebnis Akademie AG
Bad Kötzting, Niemcy
www.eak-ag.de

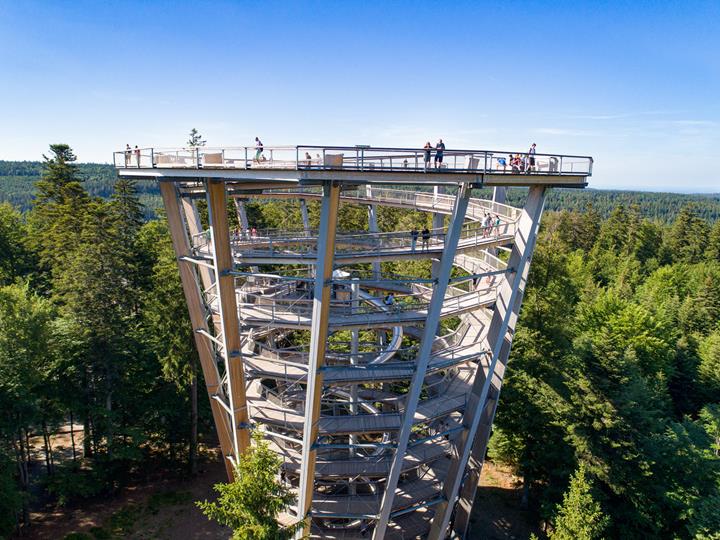

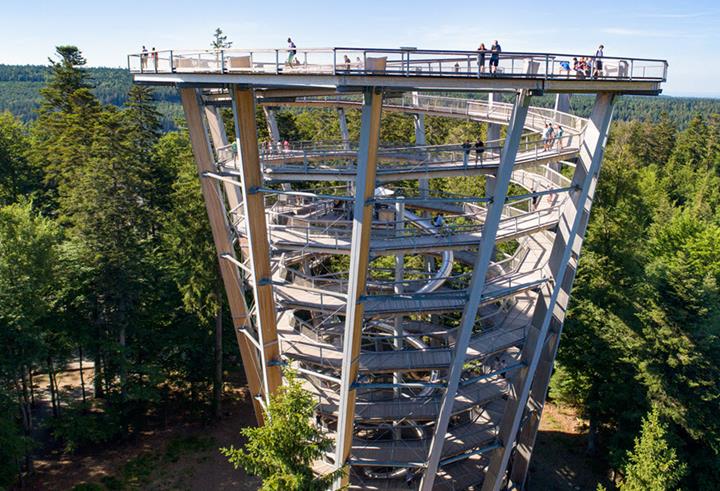

Wieża widokowa o wysokości 40 m jest wyróżniającym się punktem ścieżki wśród drzew na wzgórzu Sommerberg w Bad Wildbad, Niemcy. Z platformy widokowej na górze wieży rozciąga się wspaniały widok na gęsto zalesiony Central/North Black Forest Nature Park.

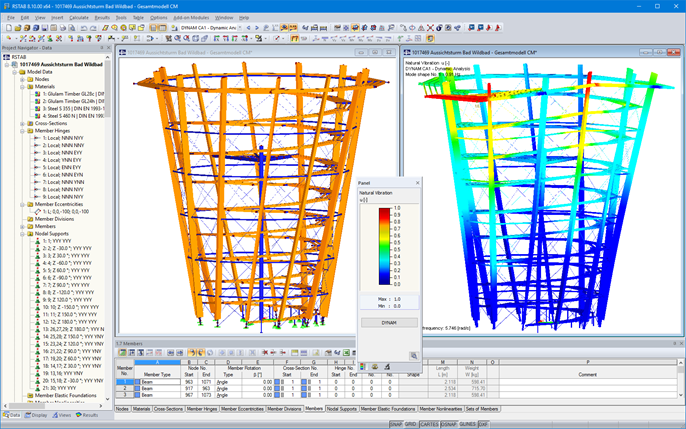

Firma WIEHAG GmbH z Altheim, Austria, klient Dlubal Software, była odpowiedzialna za planowanie, analizę i obliczenia, produkcję i montaż wieży. Obliczenia konstrukcyjne przeprowadzono w programie RSTAB.

Konstrukcja

Swoim kształtem wieża przypomina cylindryczne naczynie. Konstrukcja składa się z zewnętrznego pierścienia, wykonanego z 12 podwójnie pochylonych belek z klejonego drewna laminowanego, ustawionych symetrycznie, tworząc okręg, w równych odległościach od siebie.

12 głównych podpór jest odchylonych o ok. 7,7° i pochylonych ok. 9,4° względem osi obiektu, w kierunku przeciwnym do ruchu wskazówek zegara. Dlatego wieża wygląda jak lekko pochylone i skręcone naczynie.

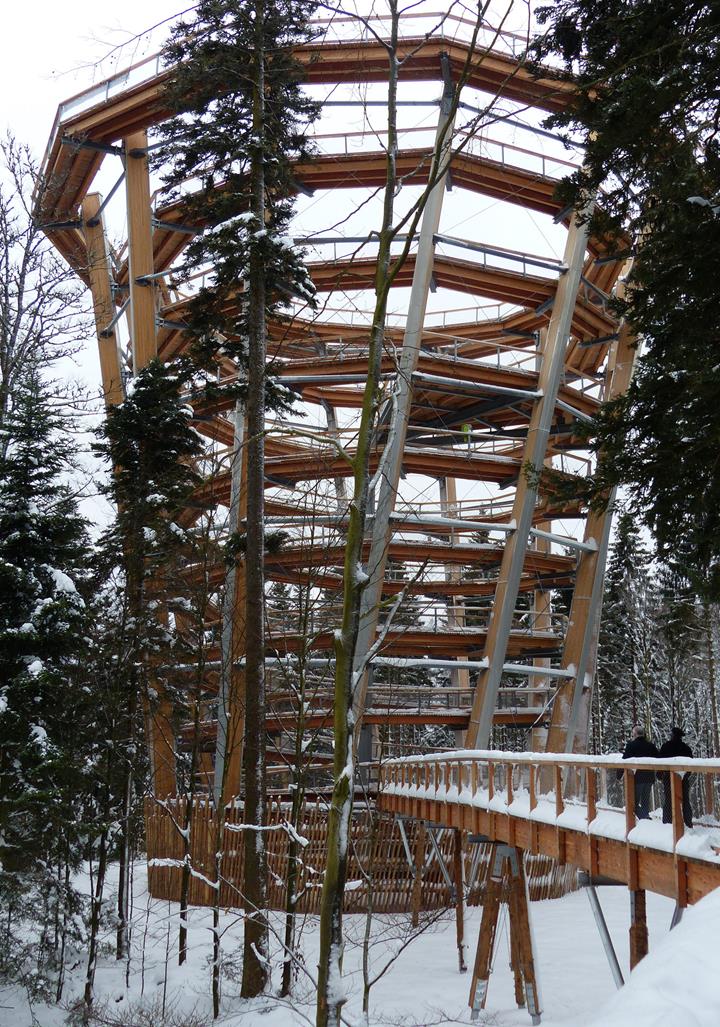

Dostęp do wieży jest możliwy na wysokości 5 m, ze ścieżki biegnącej wśród koron drzew przez około 1,250 m, do wysokości 20 m.

Do wieży widokowej można się wspiąć po drewnianej konstrukcji w kształcie ślimaka, przymocowanej do drewnianych podpór za pomocą stalowych belek wspornikowych. Pomiędzy poszczególnymi belkami wspornikowymi znajdują się drewniane podłużnice, pokryte podłogą z desek.

Wieżę wieńczy platforma widokowa wykonana ze stali. Jest zbudowana ze stalowych belek wspornikowych, wystających na zewnątrz i przymocowanych do drewnianych słupów. Na belkach wspornikowych ponownie znajdują się drewniane podłużnice, przykryte podłogą z desek.

Usztywnienie konstrukcji gwarantuje sieć stalowych prętów i pierścieni umieszczonych po obwodzie wieży.
