Tour d'observation à Bad Wildbad, en Allemagne

Projet Client

Planification, calcul, fabrication et assemblage WIEHAG GmbH
Altheim, Autriche
www.wiehag.com
Vérification des fondations Ing.-Büro Wolf GmbH
Passau, Allemagne
Architecture Architectural office Josef Stöger
Schönberg, Allemagne
www.architekt-stoeger.de
Maître d'ouvrage Erlebnis Akademie AG
Bad Kötzting, Allemagne
www.eak-ag.de

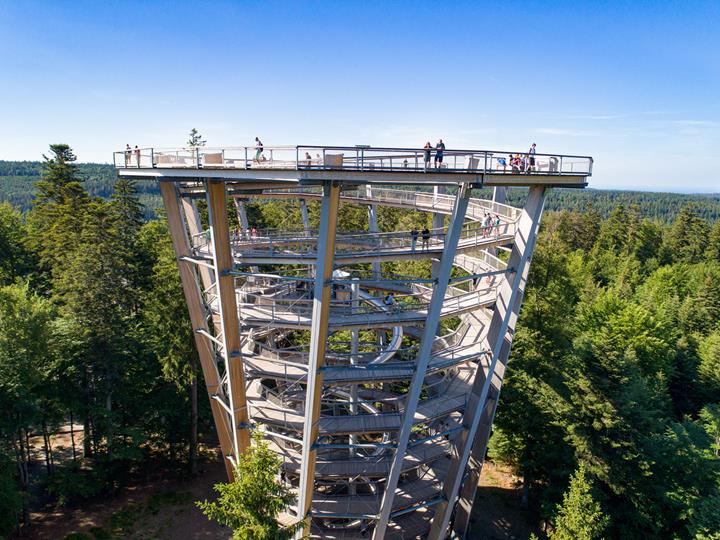

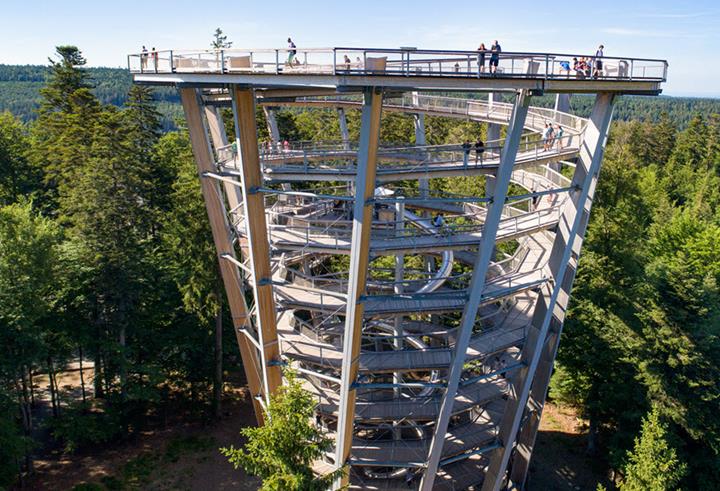

La nouvelle tour d’observation de 40 m de haut est devenue la principale attraction du parc de Sommerberg à Bad Wildbad, en Allemagne. La plateforme d’observation en sommet de la tour offre une vue splendide sur le parc naturel de la Forêt Noire du Centre et Nord.

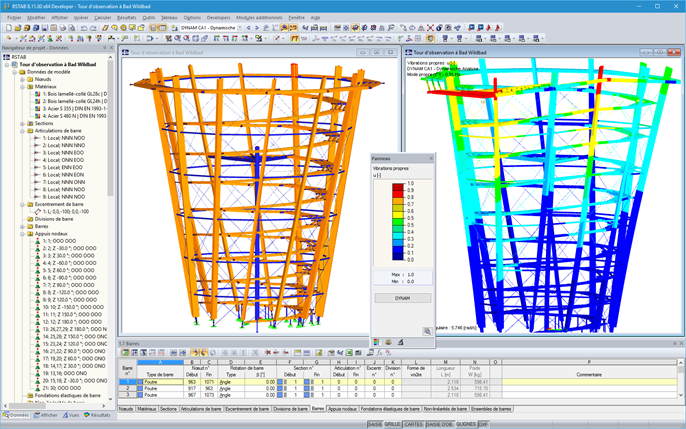

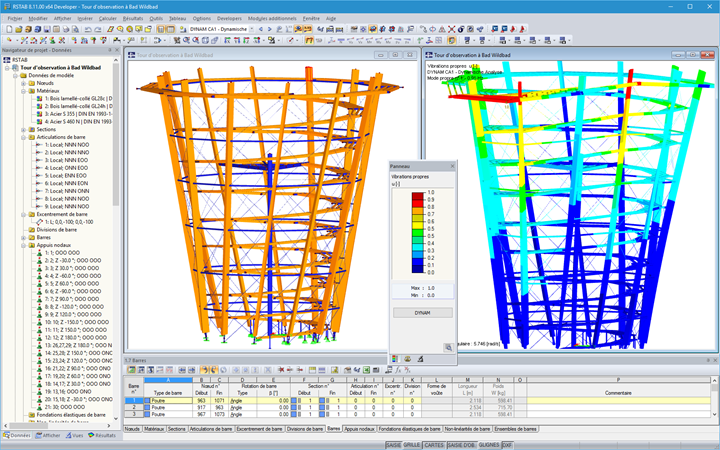

Un client de Dlubal Software, le bureau d’études WIEHAG GmbH de la ville d’Altheim, en Autriche, a été chargé de la planification, du calcul de structure, de la fabrication et l'assemblage de la tour. Le calcul de structure a été réalisé dans le logiciel RSTAB.

Structure

La tour d’observation a une forme de bécher. La structure est composée d’un anneau extérieur réalisé grâce à la disposition de 12 poteaux en lamellé-collé avec double inclinaison, disposés de manière circulaire à distance égale entre eux.

Les 12 poteaux sont inclinés de 7,7° par rapport au centre du cercle et de 9,4° dans le sens contraire des aiguilles d’une montre. Ainsi, la tour ressemble à un bécher légèrement incliné.

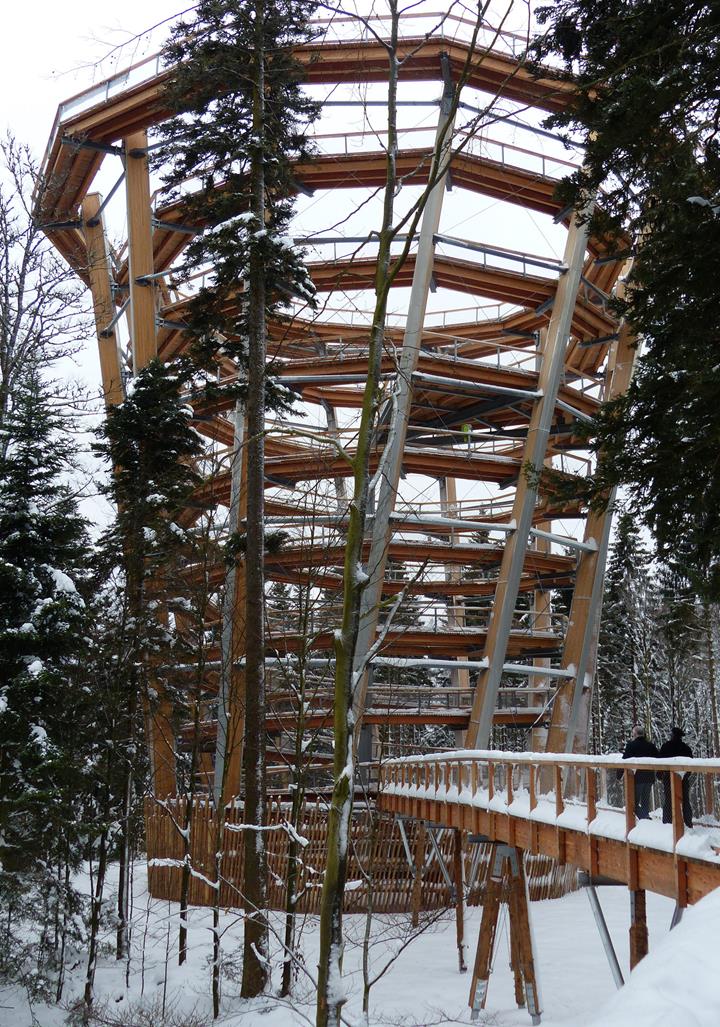

L’accès à la tour se fait à 5 m de hauteur par rapport au sol, à partir du sentier qui serpente à la cime des arbres sur environ 1 250 m et qui par moment atteint les 20 m de haut.

Pour atteindre la plateforme d’observation, les visiteurs doivent emprunter une passerelle en bois en forme d’hélice. Cette dernière est fixée aux poteaux en bois par des poutres en acier en porte-à-faux. Entre chaque poutre en porte-à-faux, des longerons en bois sont disposés et recouverts de planches en bois.

La structure bénéficie d'un réseau de contreventements métalliques formant des anneaux.
