Vyhlídková věž v Bad Wildbad, Německo

Projekt zákazníka

Tento text byl přeložen Google překladačem

Zobrazit původní text

Projekt, statické výpočty, výstavba Erlebnis Akademie AG
www.eak-ag.de
Posouzení statiky základů Ing.-Büro Wolf GmbH
Pasov, Německo
Architekt WIEHAG GmbH
www.wiehag.com
Investor Ing.-Büro Wolf GmbH
D-94036 Pasov

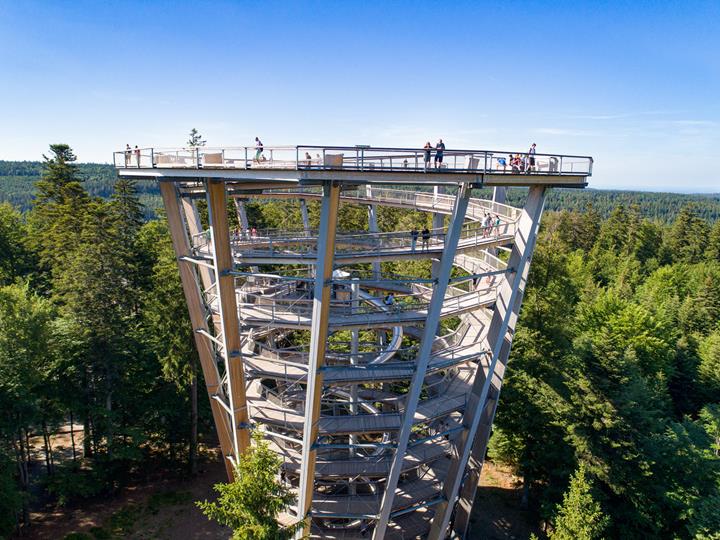

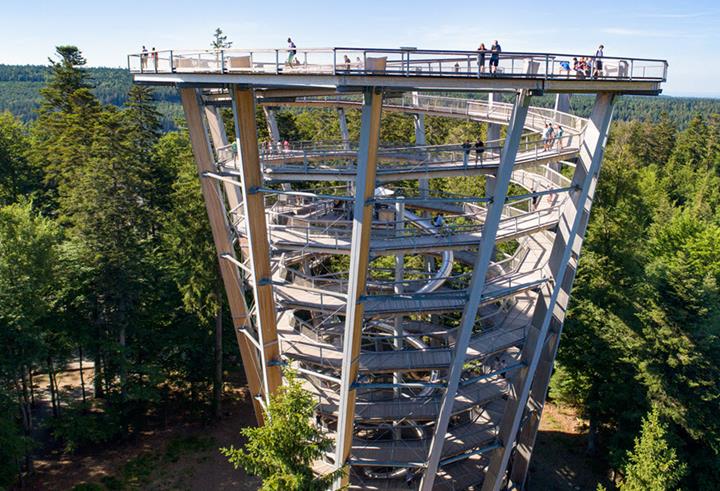

Asi 40metrová vyhlídková věž je hlavní atrakcí stezky korunami stromů na vrchol Sommerberg v německém městě Bad Wildbad. Vyhlídková plošina na vrcholu věže nabízí neobyčejný pohled na hustě zalesněný přírodní park Střední/severní Černý les.

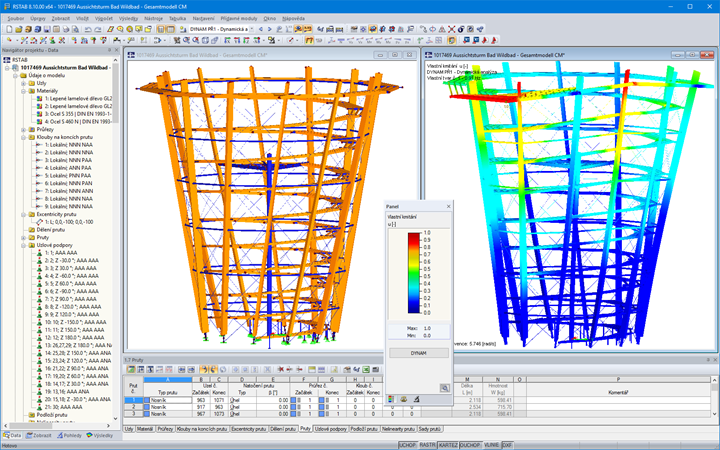

Zákazník společnosti Dlubal WIEHAG GmbH z rakouského Altheimu byl zodpovědný za plánování, statické posouzení, výrobu a montáž věže. Statická analýza byla provedena v programu RSTAB.

Konstrukce

Tvar rozhledny připomíná šálku. Konstrukce se skládá z vnějšího prstence z 12 dvojitých šikmých nosníků. Jsou rotačně symetrické ve stejné vzdálenosti od sebe.

Těchto 12 hlavních sloupů je nakloněno 7,7 ° od středu a je proti směru hodinových ručiček nakloněno o 9,4 °. Výsledkem je, že kalich je mírně nakloněný a zkroucený.

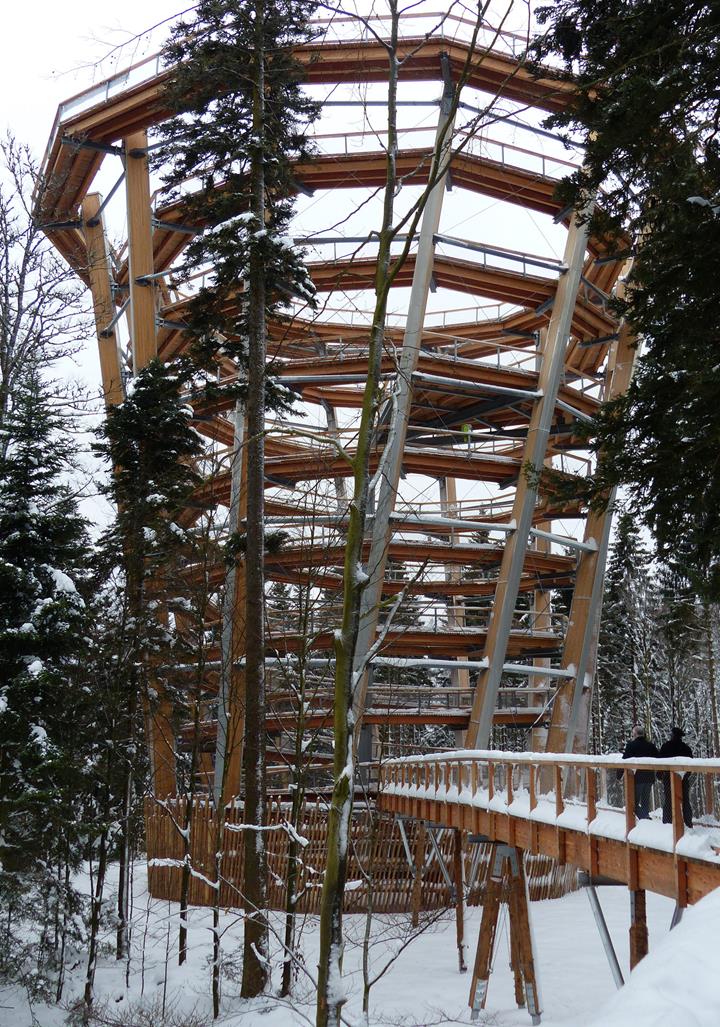

Vchod do věže se nachází ve výšce asi 5 m od stezky, která prochází vrcholky stromů v délce asi 1 250 m a ve výšce až 20 m.

Můžete se vyšplhat na vyhlídkovou plošinu na šroubovice z dřeva, která K dřevěným podporám je připojen ocelovými konzolovými nosníky. Mezi jednotlivými konzolovými nosníky jsou dřevěné vyšívačky pokryté dřevěnou podlahou.

Na vrcholu věže je ocelová vyhlídková plošina. Plošina se skládá z ocelových konzol, které vyčnívají ven a jsou připojeny ke dřevěným sloupům. Na konzolových nosnících jsou dřevěné podélné nosníky s prkennou podlahou.

Konstrukce je vyztužena obvodovou stojinou z ocelových diagonál a kruhových konstrukcí.
