Atalaya de madera en Bad Wildbad, Alemania

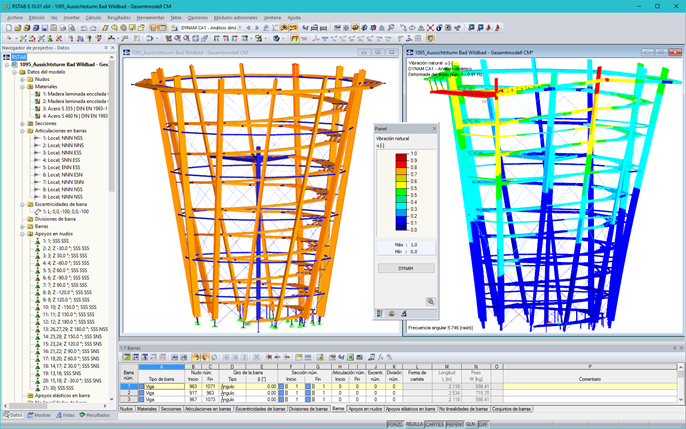

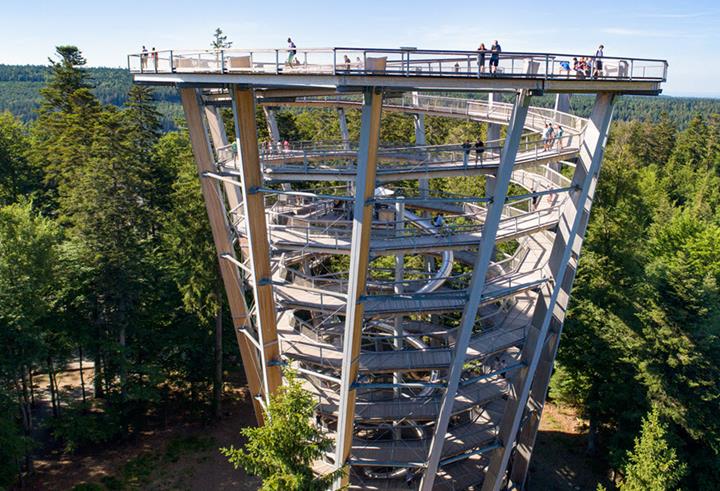

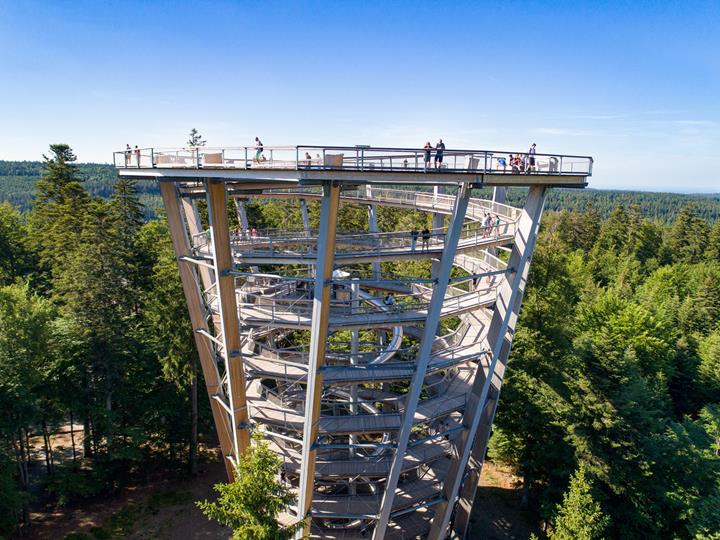

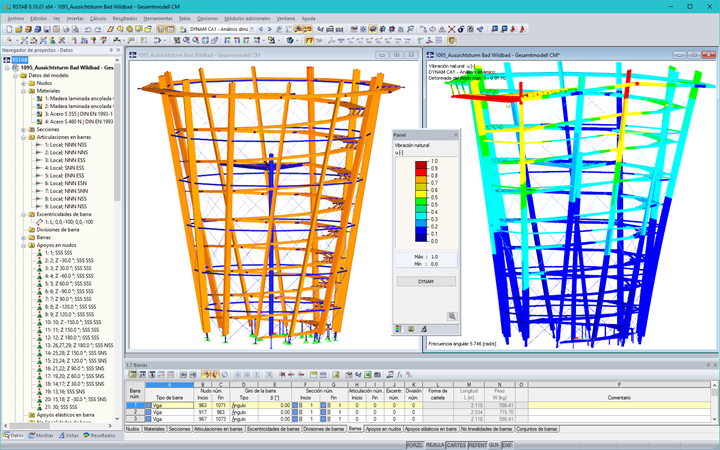

La torre de observación de aproximadamente 40 m de altura es el punto culminante del camino de la copa de un árbol en Sommerberg en Bad Wildbad. La plataforma de observación en la cabecera de la torre ofrece una perspectiva excepcional sobre el denso bosque central/norte de la Selva Negra ...

El cliente de Dlubal, WIEHAG GmbH, de Altheim, Austria, fue responsable de la planificación, el análisis estructural, la producción y el montaje de la torre. El análisis estructural se realizó en RSTAB.

Estructura

La forma de la torre de vigilancia recuerda a una taza. Die Konstruktion besteht aus einem äußeren Ring von 12 doppelt geneigten Brettschichtholzträgern. Se disponen simétrica rotacional a la misma distancia entre sí.

Las 12 columnas principales se inclinan 7,7 ° desde el punto central y se inclinan adicionalmente 9,4 ° en sentido antihorario. Como resultado, la copa parece ligeramente inclinada y torcida.

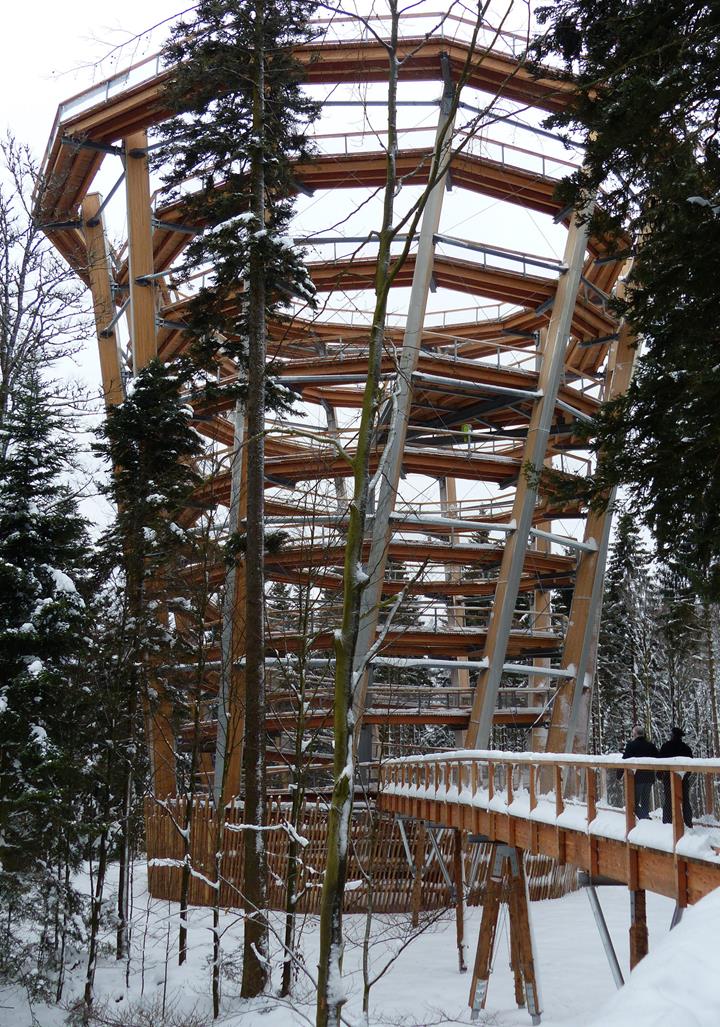

La entrada a la torre está a una altura de aproximadamente 5 m desde el camino de la copa de los árboles, que se extiende a través de las copas de los árboles en una longitud de aproximadamente 1.250 my a una altura de hasta 20 m.

Puede subir a la plataforma de observación en una estructura helicoidal de madera, que Está unida a los apoyos de madera mediantes vigas de voladizo de acero. Entre las vigas en voladizo individuales, hay vigas de madera cubiertas con un piso de madera.

En la parte superior de la torre hay una plataforma de observación de acero. La plataforma consta de voladizos de acero que se proyectan hacia afuera y están conectados a las columnas de madera. En las vigas en voladizo, hay vigas longitudinales de madera con piso de tablones.

La estructura está rigidizada por una red circunferencial compuesta por diagonales de acero y estructuras en forma de anillo.

Inversor Erlebnis Akademie AG
www.eak-ag.de
Arquitecto: Oficina de arquitectura Josef Stöger
stoeger-koelbl.de
Arquitecto WIEHAG GmbH
www.wiehag.com
Análisis estructural de las cimentaciones Ing.-Büro Wolf GmbH
D-94036 Passau


Especificaciones del proyecto

Datos del modelo

Número de nudos 1078
Número de barras 1751
Número de casos de carga 22
Número de combinaciones de carga 200
Número de combinaciones de resultados 11
Dimensiones (métricas) 40,142 x 40,142 x 41,103 m
Dimensiones (imperiales) 131.7 x 131.7 x 134.85 feet
Versión del programa 8.09.01
