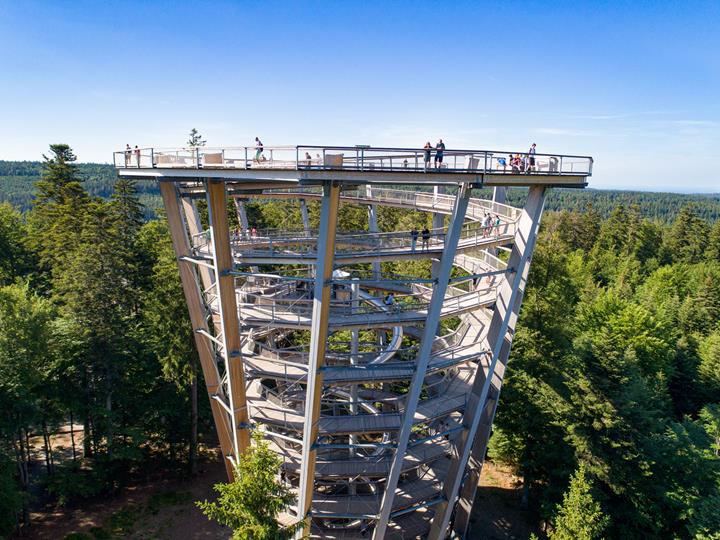

Torre de observação em Bad Wildbad, Alemanha

A torre de observação com 40 m de altura é o ponto alto de um trilho por coroas de árvores no monte Sommerberg em Bad Wildbad, na Alemanha. A plataforma com o miradouro no topo da torre oferece uma vista extraordinária sobre a densa floresta do Parque Natural da Floresta Negra centro/norte.

O cliente WIEHAG GmbH de Altheim, na Áustria, foi responsável por planeamento, análise estrutural, dimensionamento, fabrico e montagem da torre. Os cálculos estruturais foram efetuados no RSTAB.

Estrutura

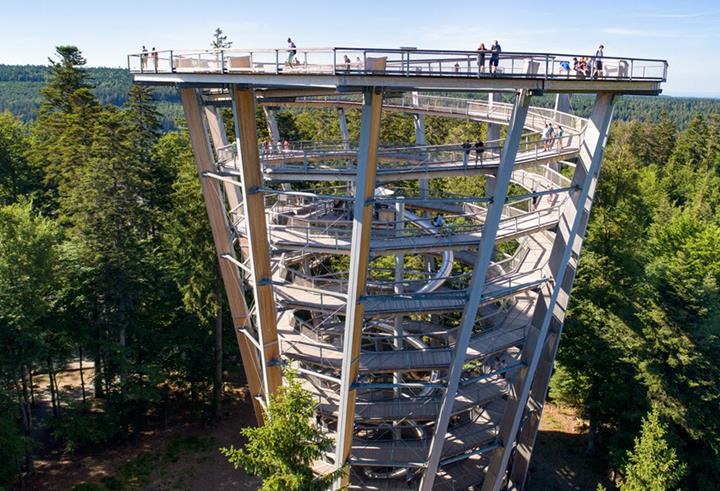

A forma da torre de observação faz lembrar um vaso. A estrutura é constituída por um anel formado por 12 vigas inclinadas de madeira laminada cruzada, dispostas com simetria rotacional à mesma distância umas das outras.

As 12 vigas principais têm uma inclinação de 7,7 graus em relação ao ponto central e estão adicionalmente tombadas em 9,4 graus no sentido anti-horário. Isto faz com que a torre pareça estar ligeiramente inclinada e torcida.

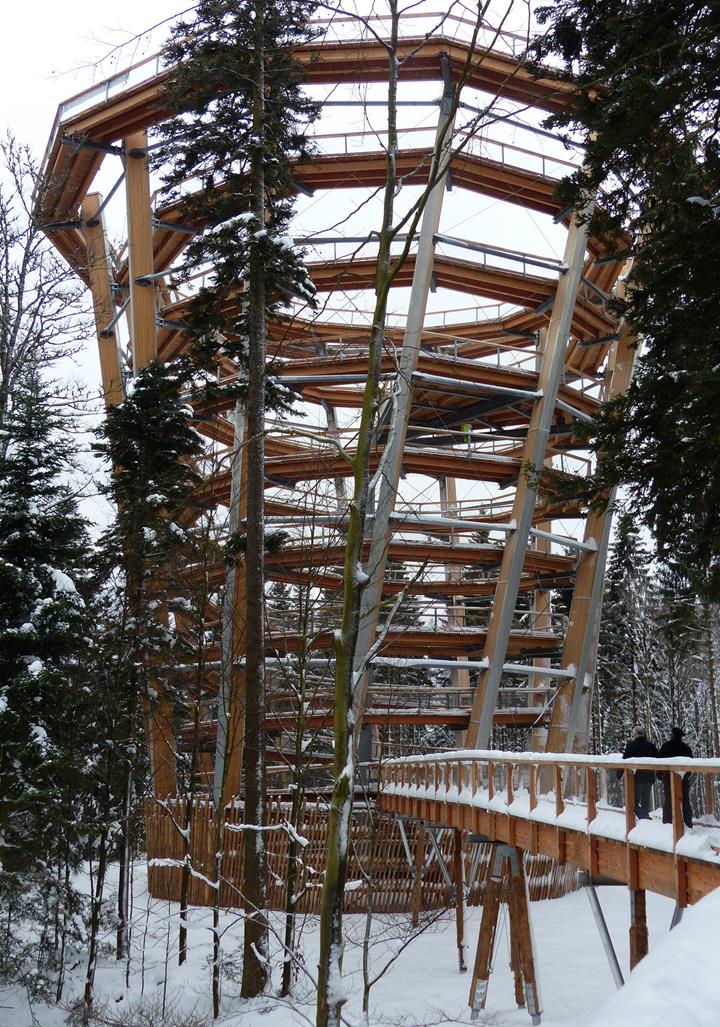

O acesso à torre está a uma altura de 5 m e realiza-se através de um trilho que tem um comprimento de aproximadamente 1250 m e vai seguindo por entre as coroas das árvores, atingido alturas de até 20 m.

A subida para a plataforma com o miradouro prossegue por uma estrutura em espiral em madeira, a qual está fixada aos pilares de madeira por vigas em consola de aço. Entre as vigas em consola individuais foram colocadas vigas longitudinais em madeira cobertas com tábuas de madeira.

No topo da torre encontra-se a plataforma de miradouro em aço. A plataforma é constituída por vigas em consola de aço viradas para o exterior, que estão ligadas aos pilares em madeira. Sobre as vigas em consola foram novamente colocadas vigas longitudinais e tábuas em madeira.

A estrutura está reforçada mediante uma rede circunferencial de diagonais em aço e estruturas em anel.

Investidor Erlebnis Akademie AG
www.eak-ag.de
Arquiteto Architekturbüro Josef Stöger
stoeger-koelbl.de
Planeamento, análise estrutural e construção WIEHAG GmbH
www.wiehag.com
Análise estrutural de fundações Ing.-Büro Wolf GmbH
Passau, Alemanha


Especificações do projeto

Dados do modelo

Número de nós 1078
Número de barras 1751
Número de casos de carga 22
Número de combinações de cargas 200
Número de combinações de resultados 11
Dimensões (métricas) 40,142 x 40,142 x 41,103 m
Dimensões (imperial) 131.7 x 131.7 x 134.85 feet
Versão do programa 8.09.01
