Смотровая башня Сааршлейф, Германия

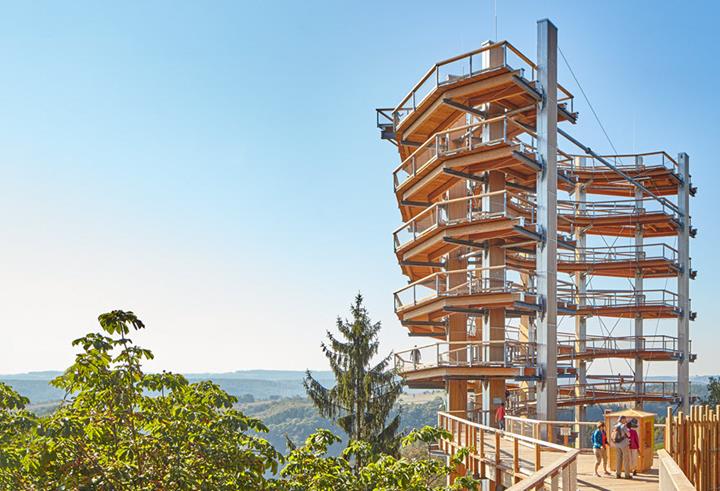

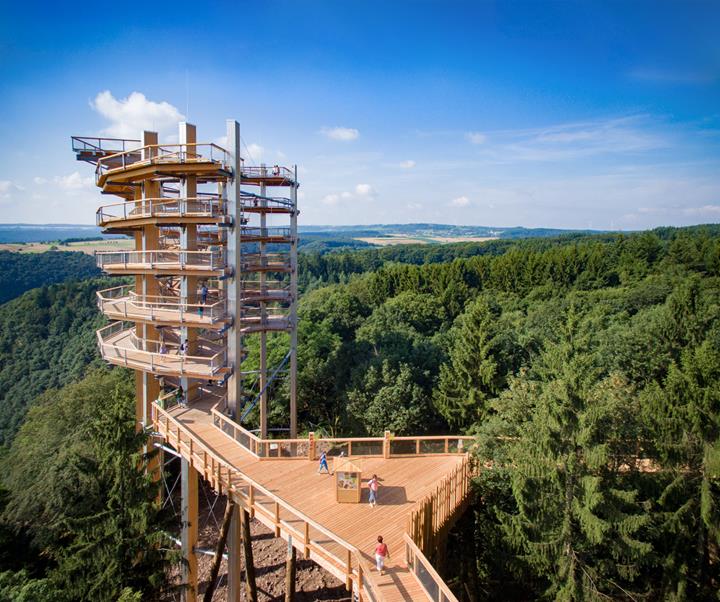

На высоте ок. Со смотровой башни Сааршляйфе, расположенной в 42 м, открывается уникальный вид на ландшафт природного парка Саар-Хунсрюк, на долину Сааршляйфе и, в ясную погоду, даже на горы Вогезы ...

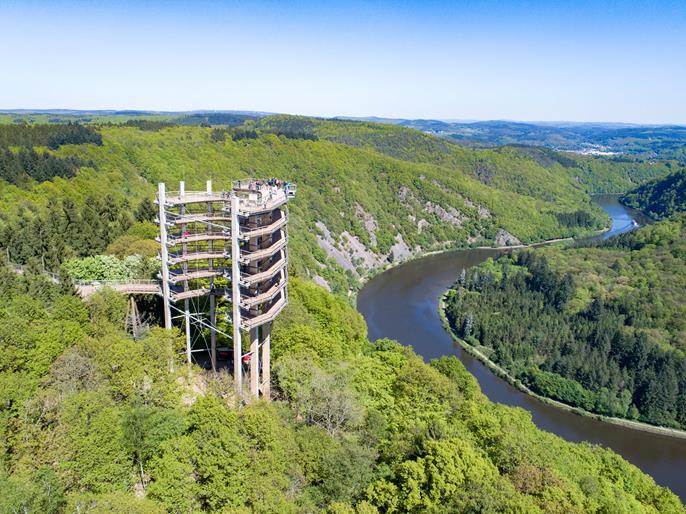

Башня была спроектирована в форме полукруга для отражения Саарского лука. Из-за полукруглой формы, нарушение биотопа кварцита в петле Саара должно быть очень низким.

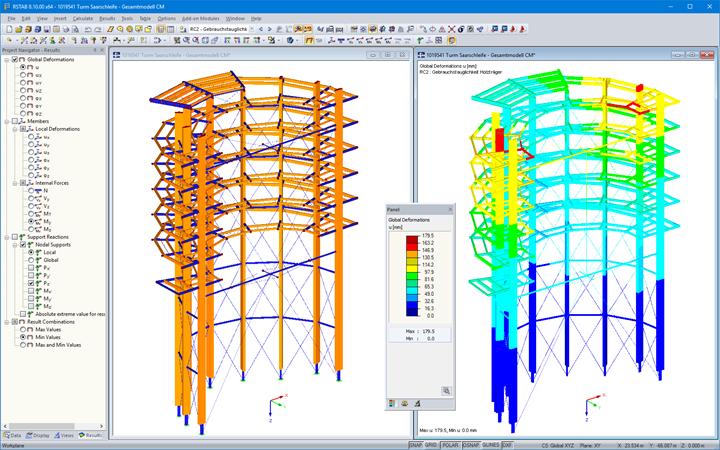

Компания WIEHAG GmbH отвечала за проектирование, расчет конструкций и проектирование, изготовление и монтаж башни. Для расчета конструкций использовалось программное обеспечение RSTAB.

Конструкция

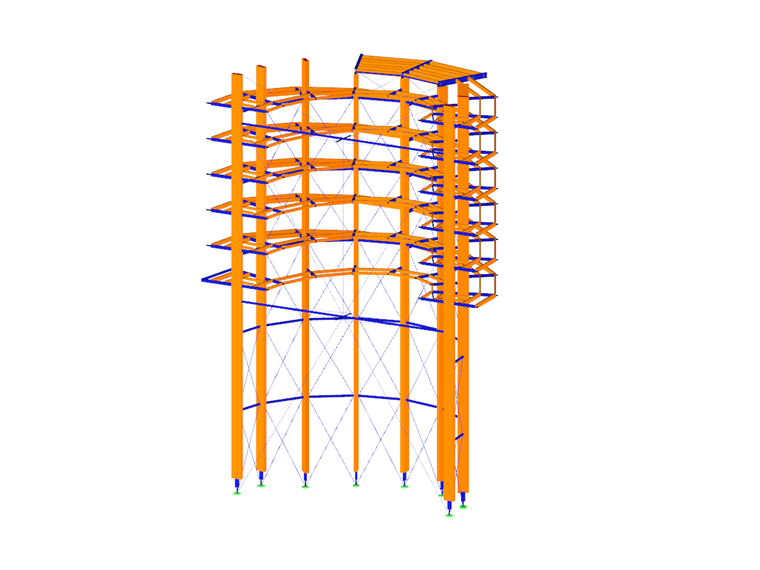

Конструкция состоит из 9 прямых клееных ламинированных балок, расположенных с возможностью вращения и симметрично вокруг продольной оси башни. Они соединены 5 горизонтальными кольцами из стальных труб. Чтобы избежать бокового прогиба колонн с плоскости, которые затем жестко соединены с основными колоннами вокруг местной оси z, Между колоннами находится сетка из стальных диагоналей.

Другая конструкция жесткости, состоящая из двух подвесных стальных труб и крестика жесткости, расположена между обеими краевыми колоннами.

Угол между колоннами составляет 18 ° в краевой области и 24 ° в других областях. Башня имеет диаметр 12,22 м и относится к центру колонн глюма.

Вход в башню высотой около 20 м от тропы. Спиральная аппарель шириной 2,5 м, закрепленная внутри и снаружи колонн, ведет к смотровой площадке.

Платформа шириной 6 м состоит из стальных консолей, выступающих наружу и соединенных с деревянными колоннами. На консольных балках имеются деревянные продольные балки с настилом пола.

Заказчик Erlebnis Akademie AG
www.eak-ag.de
Архитектор Architekturbüro Josef Stöger
stoeger-koelbl.de
Архитектор WIEHAG GmbH
www.wiehag.com
Расчет конструкций и фундаментов Ing.-Büro Wolf GmbH
D-94036 Пассау


Спецификации проекта

Данные о модели

Количество узлов 868
Количество стержней 1293
Количество загружений 17
Количество сочетаний нагрузок 470
Количество расчетных сочетаний 7
Размеры (метрические) 31,863 x 19,182 x 44,450 m
Размеры (имперские) 104.54 x 62.93 x 145.83 feet
Версия программы 8.11.01
