Tour d’observation de la boucle de la Sarre, Allemagne

Projet Client

Conception, calcul de structure et construction WIEHAG GmbH
Altheim, Autriche
www.wiehag.com
Calcul des fondations Ing.-Büro Wolf GmbH
Passau, Allemagne
Architecture Bureau d'architecture Josef Stöger
Schönberg, Allemagne
stoeger-koelbl.de
Maître d'ouvrage Erlebnis Akademie AG
Bad Kötzting, Allemagne
www.eak-ag.de

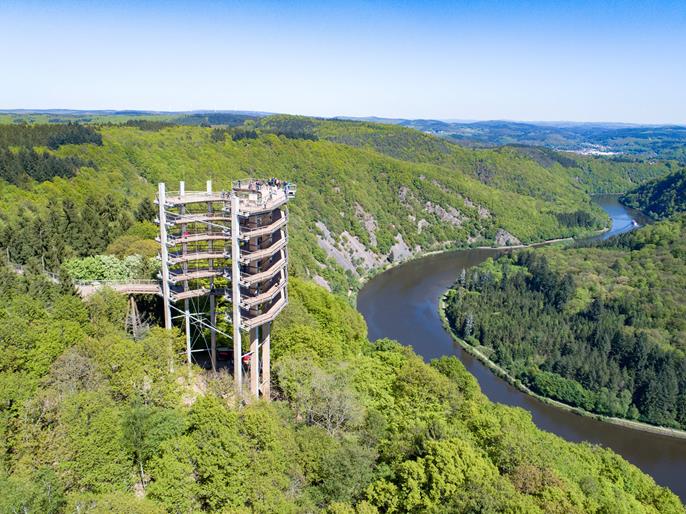

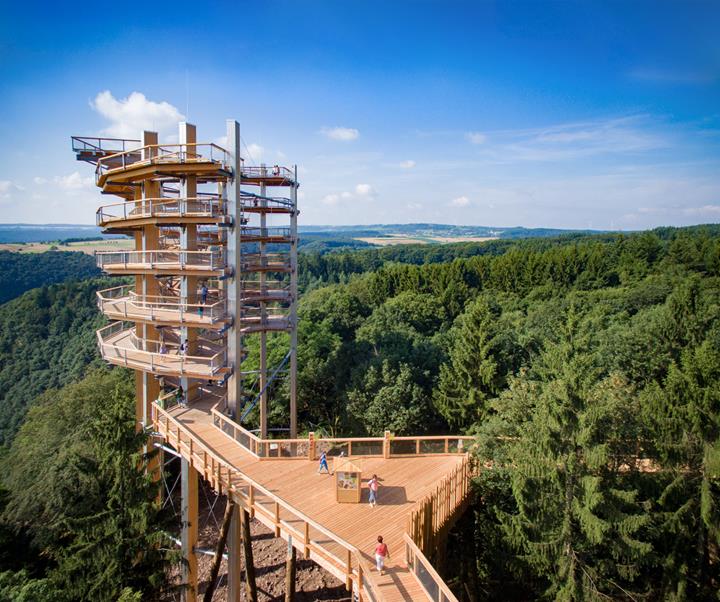

Du haut de ses 42 mètres, la tour d’observation de la boucle de la Sarre (« Saarschleife », en allemand) offre une vue unique sur le paysage du parc naturel de Saar-Hunsrück. Les visiteurs peuvent même apercevoir le massif des Vosges lorsque les conditions météorologiques sont favorables. Cette tour se trouve au bout d'un chemin à la cime des arbres d'une longueur de 1 250 m qui emmène les marcheurs à 23 m au-dessus du niveau du sol de la forêt.

Cette tour a été conçue en demi-cercle pour symboliser la boucle de la Sarre. Cette forme est aussi une manière ingénieuse de minimiser l’impact sur le milieu environnant, riche quartzite.

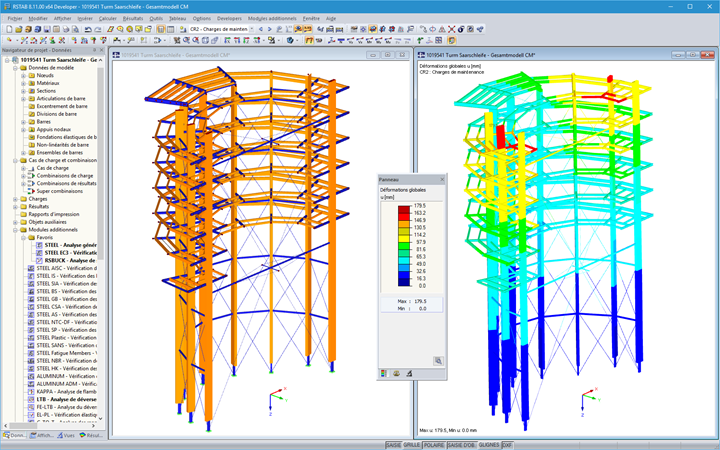

La société WIEHAG GmbH a été chargée de la planification, du calcul, de la vérification et de la construction de la tour. La structure a été calculée à l'aide du logiciel RSTAB.

Structure

Neuf poteaux en bois lamellé-collé ont été disposés en demi-cercle sur l’axe longitudinal de la tour. Les poteaux sont reliés par cinq anneaux horizontaux fabriqués en tubes d'acier. Ces derniers sont connectés de manière rigide aux poteaux principaux sur l’axe local z afin d’éviter les déformations latérales des poteaux. Un maillage de diagonales acier a en outre été installé entre les poteaux.

Deux autres sections tubulaires en acier disposées en traction entre les deux poteaux d’extrémité du cercle, ainsi qu’un système de poutres disposés en croix, participent à la rigidification de la structure.

L’angle entre poteaux est de 18° au niveau des bords et de 24° dans les autres zones. La tour présente un diamètre total de 12,22 m.

Les visiteurs peuvent accéder à la tour au terme chemin à la cime des arbres, qui s'élève à plus de 20 m au-dessus du niveau de la forêt. Une rampe hélicoïdale d'une largeur 2,5 m est reliée aux parties intérieure et extérieure des poteaux et mène jusqu’à la plateforme d’observation.

Cette plateforme large de 6 m est composée de poutres en acier assemblées aux poteaux en bois lamellé-collé et en porte-à-faux vers l’extérieur de la structure. Ces poutres sont dotées de longerons en bois recouverts de panneaux en bois.
