Wieża widokowa Saarschleife, Niemcy

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Planowanie, inżynieria konstrukcyjna, budowa Erlebnis Akademie AG
www.eak-ag.de
Analiza statyczno-wytrzymałościowa fundamentów Ing.-Büro Wolf GmbH
Passau, Niemcy
Architekt WIEHAG GmbH
www.wiehag.com
Inwestor Ing.-Büro Wolf GmbH
D-94036 Pasawa

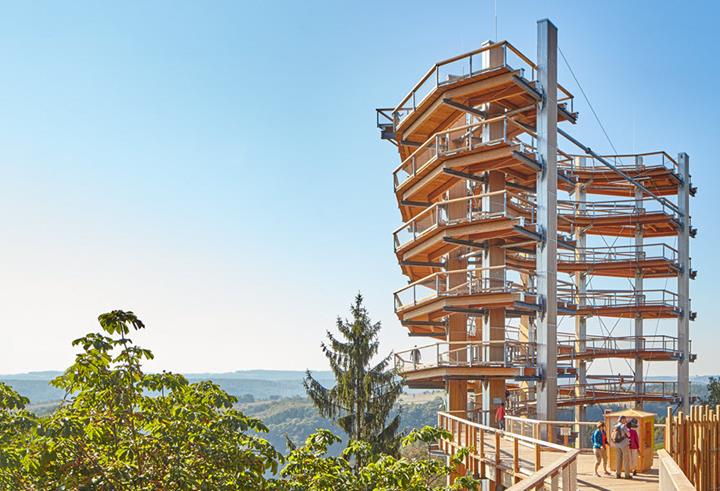

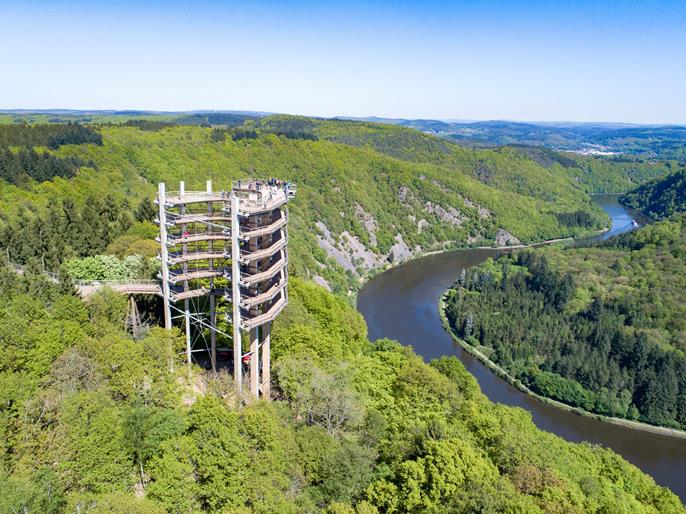

Wieża widokowa Saarschleife o wysokości około 42 m oferuje wyjątkowy widok na park krajobrazowy Saar-Hunsrück, dolinę Saar Bow i, jeśli widoczność jest widoczna, aż do Gór Wogezów. Wieża stanowi punkt kulminacyjny szlaku na szczycie drzewa o długości 1250 m, co pozwala na spacery do 23 m nad poziomem lasu.

Wieża została zaprojektowana w kształcie półkola, aby odzwierciedlić Łuk Saary. Ze względu na półkolisty kształt upośledzenie biotopu kwarcytu w pętli Saara powinno być utrzymywane na bardzo niskim poziomie.

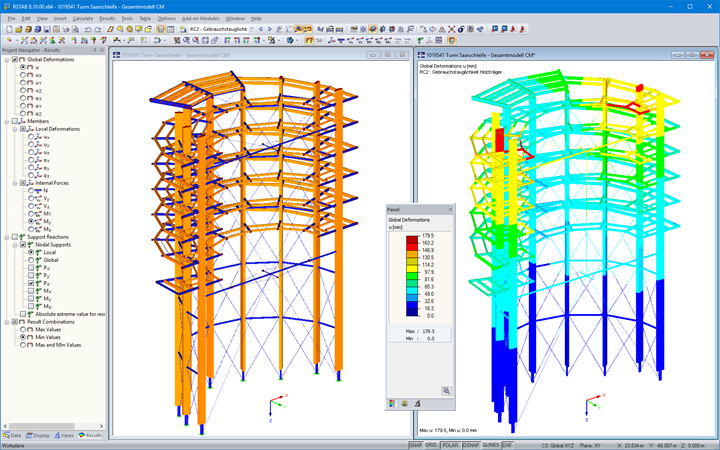

Firma WIEHAG GmbH była odpowiedzialna za planowanie, analizę i projektowanie konstrukcji, produkcję i montaż wieży. Do obliczeń konstrukcyjnych wykorzystano oprogramowanie RSTAB.

Konstrukcja

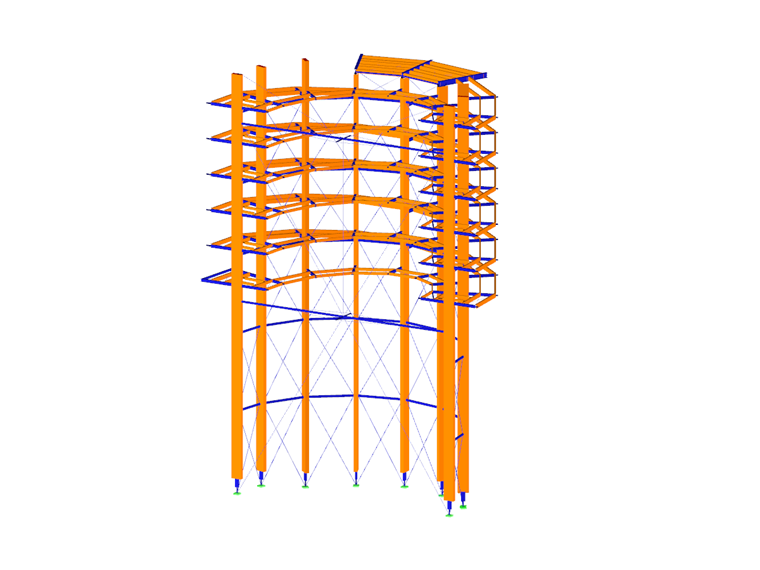

9 Proste belki klejone są ułożone obrotowo symetrycznie wokół osi podłużnej wieży. Są one połączone 5 poziomymi pierścieniami z rur stalowych. Rury stalowe są sztywno połączone z głównymi kolumnami wokół lokalnej osi Z, aby uniknąć bocznego wygięcia kolumn poza płaszczyznę. Pomiędzy kolumnami znajduje się siatka stalowych przekątnych.

Kolejna konstrukcja usztywniająca składająca się z dwóch podwieszonych rur stalowych i krzyża usztywniającego znajduje się pomiędzy obiema słupami krawędziowymi.

Kąt między kolumnami wynosi 18 ° w obszarze krawędzi i 24 ° w pozostałych obszarach. Wieża ma średnicę 12,22 m, odniesioną do środka kolumn z drewna klejonego warstwowo.

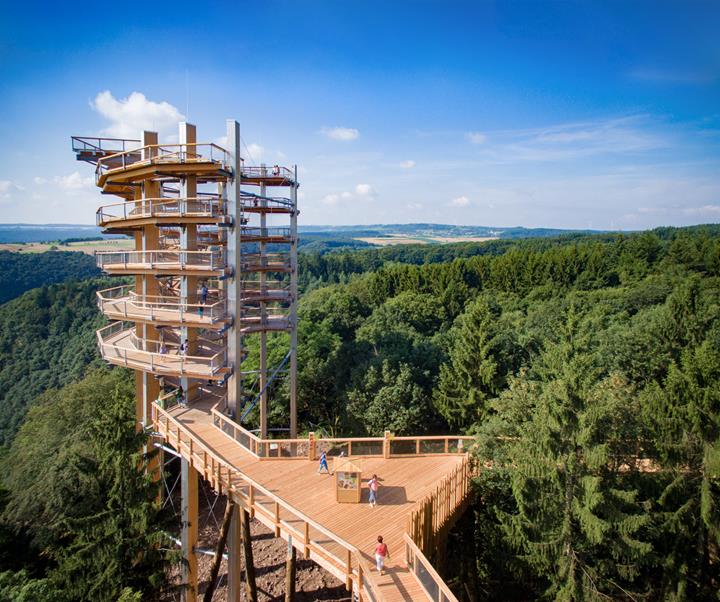

Wejście do wieży ma około 20 m wysokości od ścieżki w koronach drzew. Spiralna rampa o szerokości 2,5 m, przymocowana do wewnątrz i na zewnątrz kolumn, prowadzi do platformy widokowej.

Platforma ma szerokość 6 m i składa się ze stalowych wsporników wystających na zewnątrz i połączonych z drewnianymi słupami. Na belkach wspornikowych znajdują się drewniane belki podłużne z podłogą z desek.
