Torre mirador en el meandro del río Sarre, Alemania

Proyecto de cliente

Este artículo fue traducido por el Traductor de Google

Ver texto original

Planificación, ingeniería estructural y construcción Erlebnis Akademie AG
www.eak-ag.de
Análisis estructural de cimentaciones Ing.-Büro Wolf GmbH
Passau, Alemania
Arquitecto WIEHAG GmbH
www.wiehag.com
Inversor Ing.-Büro Wolf GmbH
D-94036 Passau

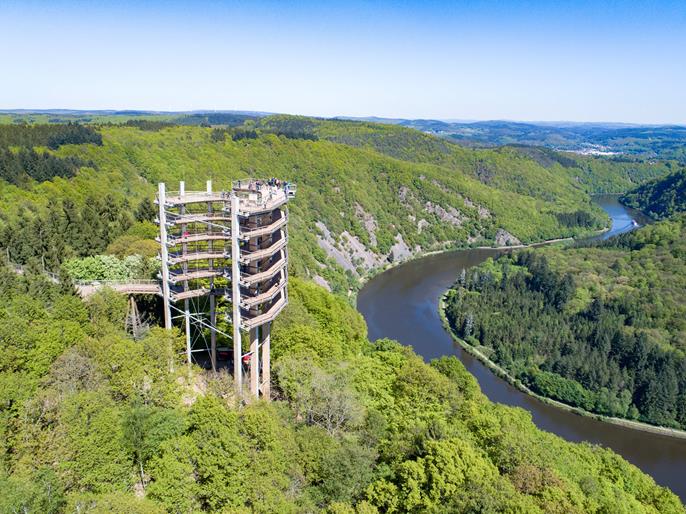

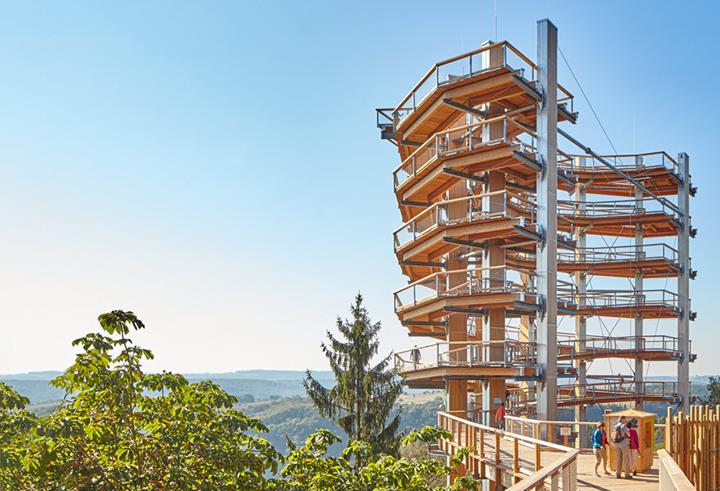

Con una altura de unos 42 m, la torre mirador ofrece una vista única sobre el paisaje del parque natural de Saar-Hunsrück, en el valle del meandro del Sarre (Saarschleife) y, si la visibilidad es clara, incluso tan lejos como la cordillera de los Vosgos. La torre es el punto destacado del camino de los árboles con una longitud de 1.250 m, lo cual permite paseos de hasta 23 m sobre el nivel del bosque.

La torre fue diseñada en forma de semicírculo para reflejar el arco de Saar. Debido a la forma semicircular, el deterioro del biotopo de cuarcita en el asa de Saar debe mantenerse muy bajo.

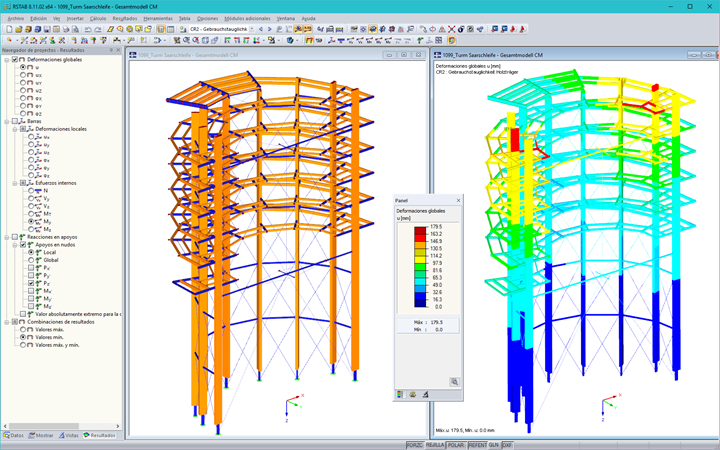

La empresa WIEHAG GmbH fue responsable de la planificación, el análisis estructural y el diseño, la fabricación y el montaje de la torre. Para los cálculos estructurales, se utilizó el software RSTAB.

Estructura

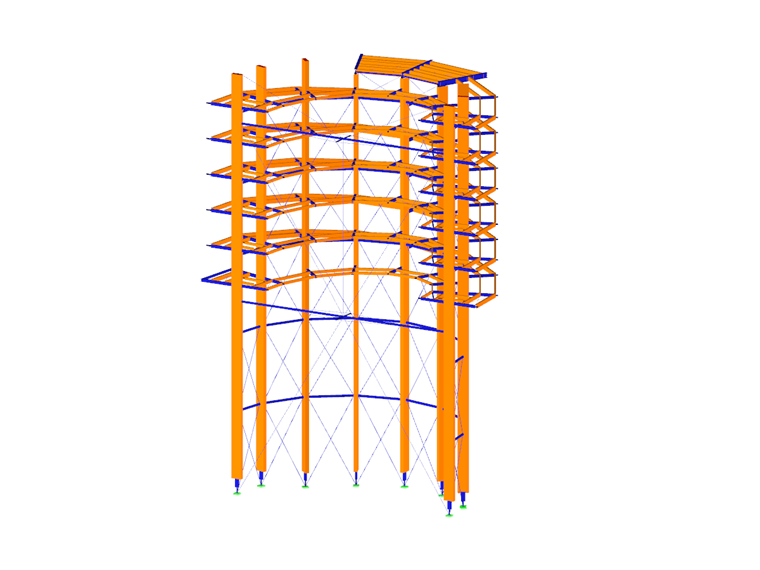

9 Las vigas de madera laminadas rectas están dispuestas de forma simétrica y giratoria alrededor del eje longitudinal de la torre. Están conectados por 5 anillos horizontales de tubos de acero. Los tubos de acero están conectados rígidamente a las columnas principales alrededor del eje z local para evitar la desviación lateral de las columnas fuera del plano. Entre las columnas, hay una malla de diagonales de acero.

Otra estructura de refuerzo que consta de dos tubos de acero suspendidos y una cruz de refuerzo se encuentra entre ambas columnas de borde.

El ángulo entre las columnas es de 18 ° en el área del borde y de 24 ° en las otras áreas. La torre tiene un diámetro de 12,22 m, referido al centro de las columnas de madera laminada.

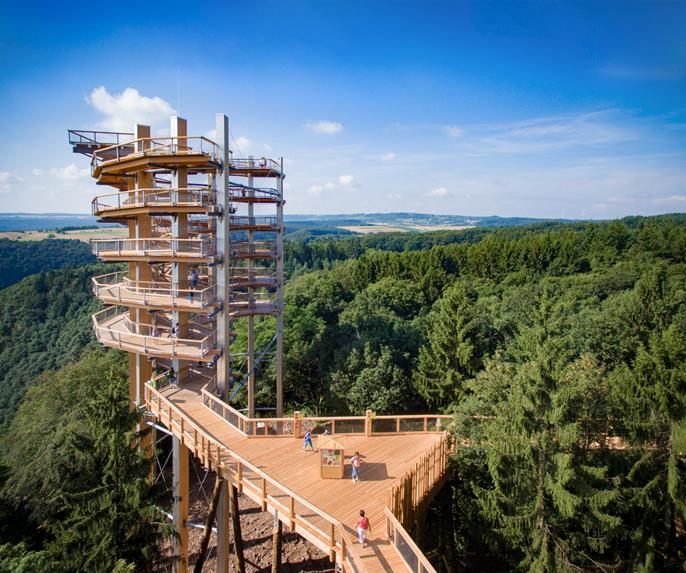

La entrada a la torre es de unos 20 m de altura desde el camino de la copa de los árboles. La rampa helicoidal de 2,5 m de ancho, fijada en el interior y el exterior de las columnas, conduce a la plataforma de observación.

La plataforma tiene 6 m de ancho y está formada por voladizos de acero que se proyectan hacia afuera y están conectados a las columnas de madera. En las vigas en voladizo, hay vigas longitudinales de madera con piso de tablones.
