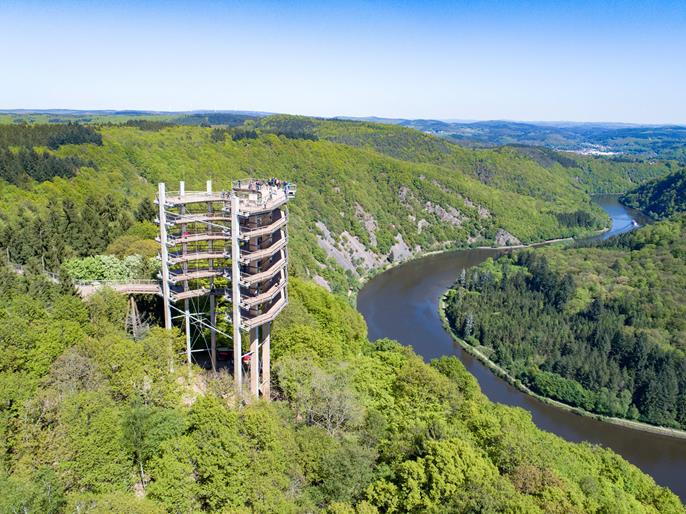

La torre è stata progettata a forma di semicerchio per rispecchiare l'arco di Saar. A causa della forma semicircolare, la compromissione del biotopo di quarzite nell'anello Saar dovrebbe essere mantenuta molto bassa.

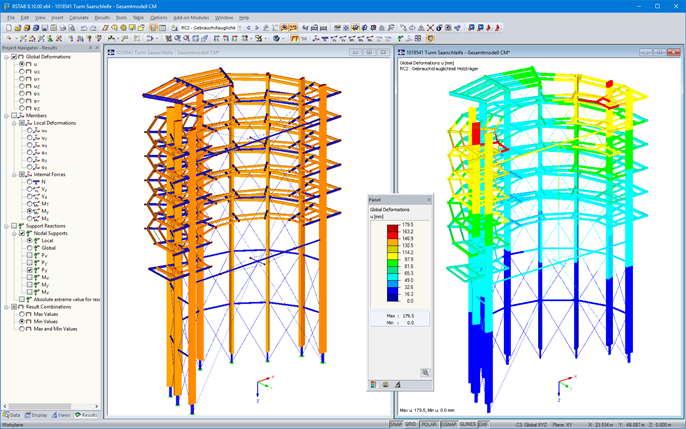

La società WIEHAG GmbH era responsabile della pianificazione, analisi strutturale e progettazione, fabbricazione e montaggio della torre. Per i calcoli strutturali, è stato utilizzato il software RSTAB.
Struttura

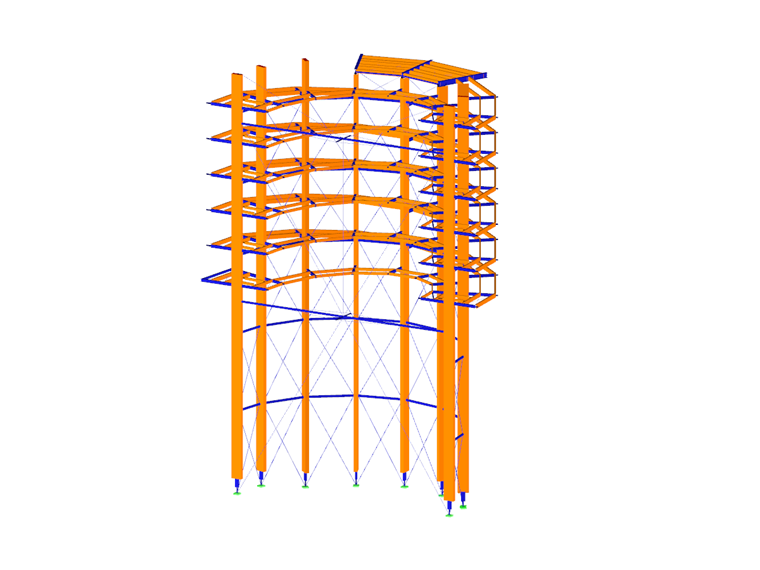

Rotationssymmetrisch um die Turmlängsachse sind 9 gerade Brettschichtholzträger angeordnet. Sono collegati da 5 anelli orizzontali di tubi d'acciaio. Die Stahlrohre sind um die lokale z-Achse biegesteif an die Hauptstützen angeschlossen, um ein seitliches Ausweichen der Stützen aus der Ebene zu vermeiden. Tra le colonne, c'è una rete di diagonali d'acciaio.
Un'altra struttura di irrigidimento costituita da due tubi di acciaio sospesi e una croce di irrigidimento si trova tra le due colonne di bordo.
L'angolo tra le colonne è di 18 ° nell'area del bordo e di 24 ° nelle altre aree. La torre ha un diametro di 12,22 m, riferito al centro delle colonne in legno lamellare.

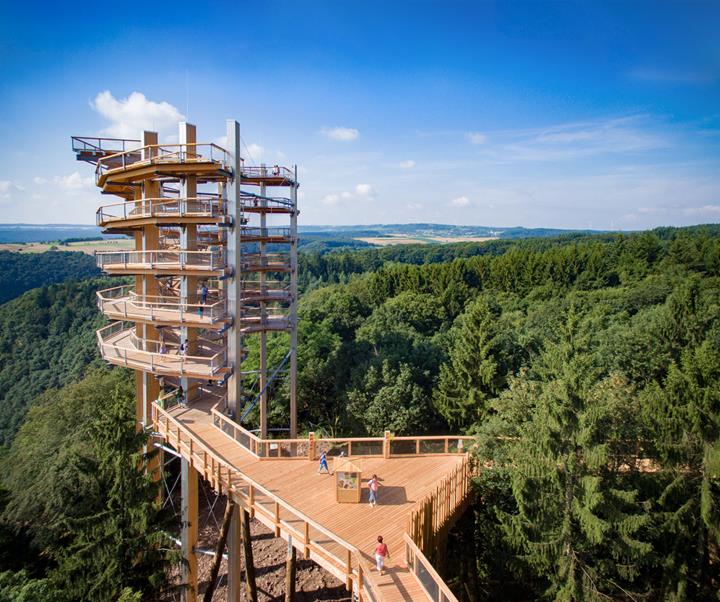

L'ingresso alla torre è a circa 20 m di altezza dal percorso degli alberi. La rampa elicoidale larga 2,5 m, fissata all'interno e all'esterno delle colonne, conduce alla piattaforma panoramica.
La piattaforma è larga 6 m ed è costituita da cantilever in acciaio che sporgono verso l'esterno e sono collegati alle colonne di legno. Sulle travi a sbalzo, ci sono longheroni in legno con un pavimento in doghe.
| Proprietario | Erlebnis Akademie AGBad Kötzting, Germania www.eak-ag.de |
| Architetto | Architekturbüro Josef Stöger stoeger-koelbl.de |
| Architettura | WIEHAG GmbH www.wiehag.com |
| Analisi strutturale delle fondazioni | Ing.-Büro Wolf GmbH D-94036 Passau |
