Torre de observação Saarschleife, Alemanha

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

859x

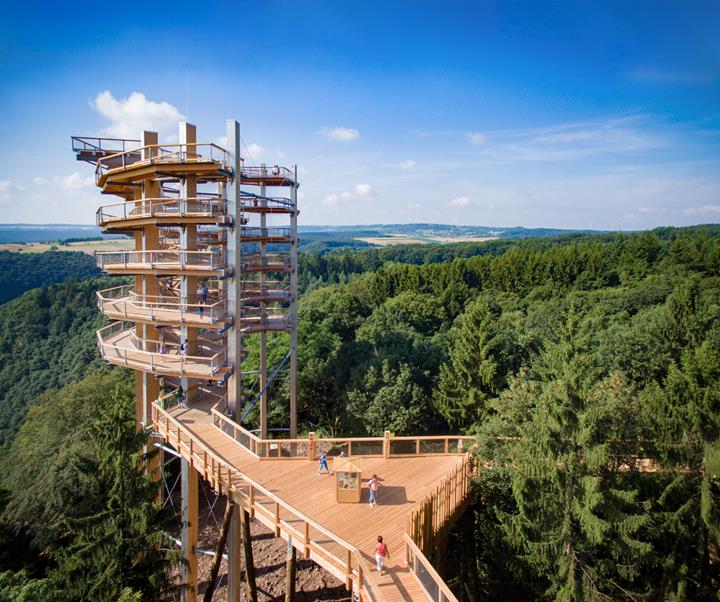

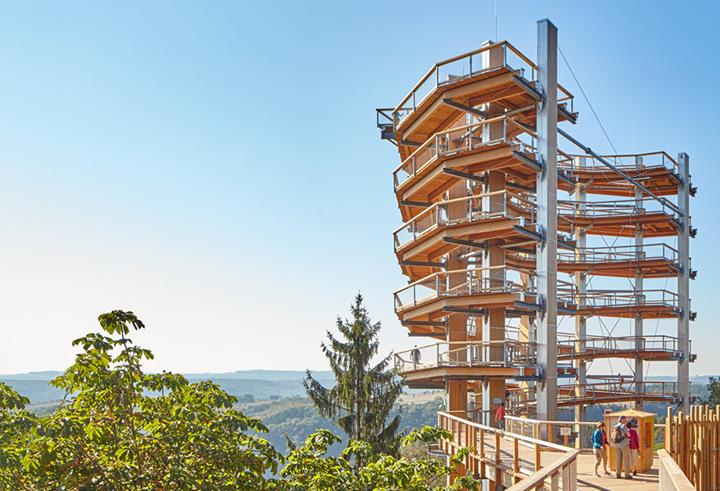

Torre de observação em madeira

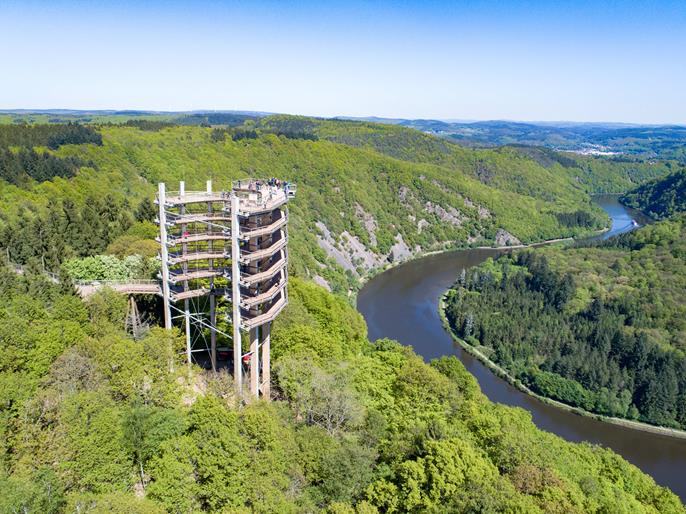

A estrutura tem a forma de um semicírculo e foi dimensionada de forma a espelhar o arco que o rio Saar faz naquele ponto. A escolha da forma semicircular serviu também para minimizar o biótopo de quartzo naquela zona.

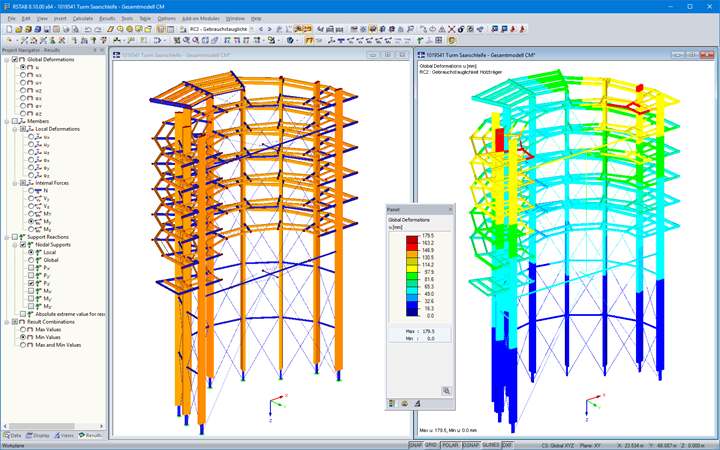

A empresa WIEHAG GmbH ficou responsável pela realização dos trabalhos de planeamento, análise estrutural, fabrico e montagem da torre, utilizando para o cálculo da estrutura o programa RSTAB.

Estrutura

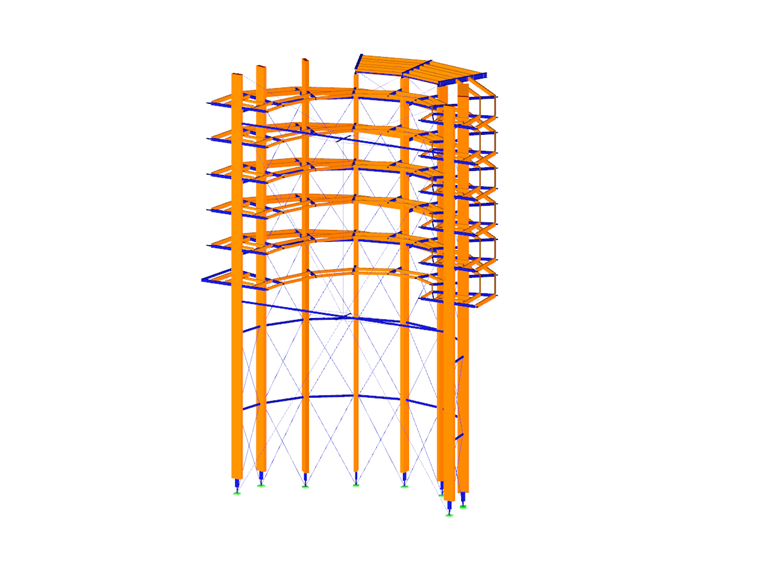

Na torre, existem nove vigas retas de madeira laminada colada com simetria de rotação à volta do eixo longitudinal que estão conectadas através de cinco anéis horizontais constituídos por tubos em aço. Os tubos em aço estão encastrados nos pilares principais em torno do eixo z, para evitar uma deformação dos pilares para fora do plano. Entre os pilares encontra-se uma malha de diagonais em aço.

Uma outra estrutura de reforço constituída por dois tubos suspensos em aço e uma cruz de reforço está situada entre os dois pilares de borda.

O ângulo entre os pilares é de 18° na zona das bordas e de 24° nas outras zonas. A torre tem um diâmetro de 12,22 m em relação ao centro dos pilares em madeira laminada colada.

O acesso à torre ocorre a cerca de 20 m de altura no seguimento do trilho. Uma rampa helicoidal com 2,5 m de largura que está fixada na parte interior e exterior dos pilares faz a continuação para a plataforma com miradouro.

A plataforma tem uma largura de 6 m e é constituída por vigas de aço em consola viradas para fora e unidas aos pilares de madeira. As vigas em consola, por sua vez, têm um recobrimento de tábuas de madeira.
