Vyhlídková věž Saarschleife, Německo

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

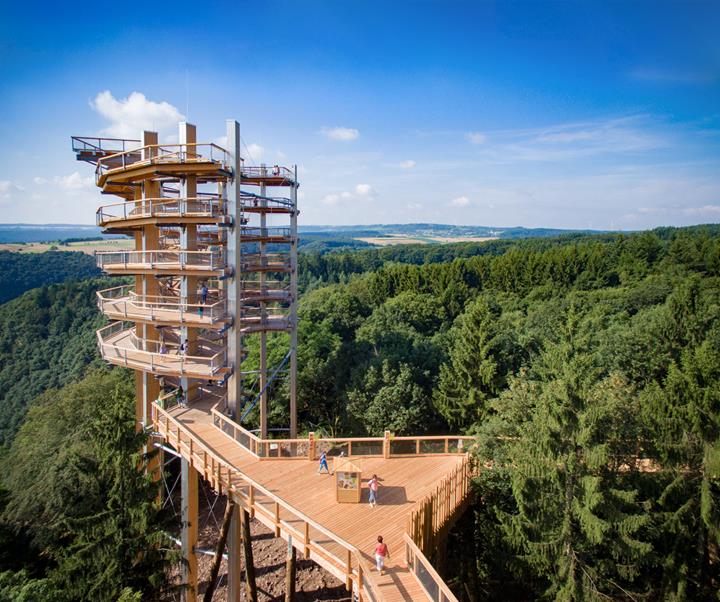

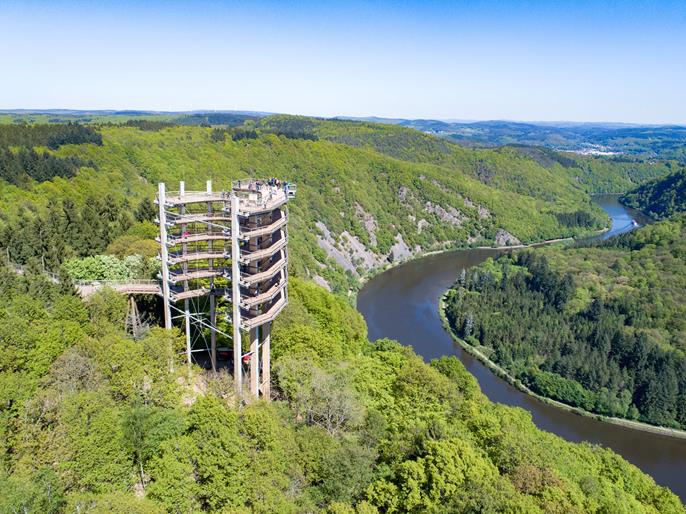

Vyhlídková věž o výšce asi 42 m nabízí jedinečný výhled na krajinu přírodního parku Saar-Hunsrück, do údolí meandru řeky Sáry a při dobré viditelnosti až na pohoří Vogézy. Věž je hlavní atrakcí stezky korunami stromů o délce 1 250 m, která umožňuje návštěvníkům vystoupat až do výšky 23 m nad úrovní lesa.

Investor Erlebnis Akademie AG
www.eak-ag.de
Architekt Architekturbüro Josef Stöger
stoeger-koelbl.de
Projekt, statický návrh a realizace WIEHAG GmbH
www.wiehag.com
Statický výpočet základů Ing.-Büro Wolf GmbH
Pasov, Německo

Model

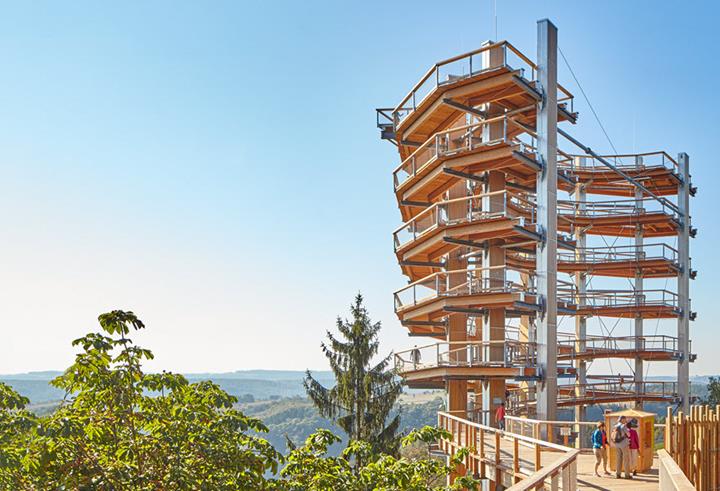

Půlkruhový tvar věže zrcadlí meandr řeky Sáry. Zároveň se jedná o efektivní způsob minimalizace vlivu stavby na křemencový biotop.

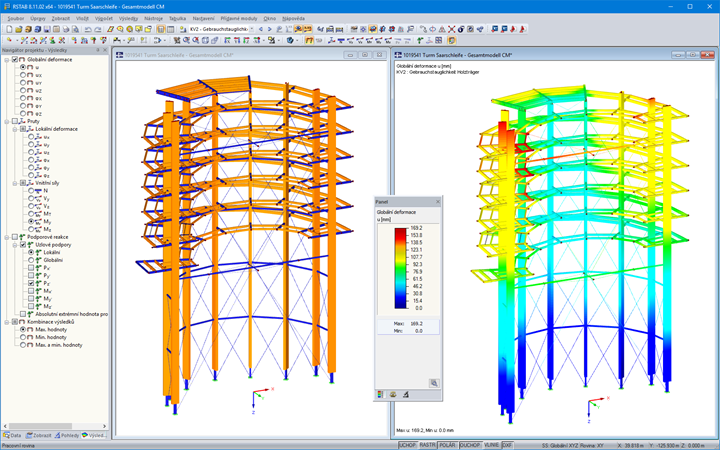

Společnost WIEHAG GmbH měla na starosti projektovou dokumentaci, statické výpočty, výrobu a montáž konstrukce věže. Statické výpočty proběhly v programu RSTAB.

Konstrukce

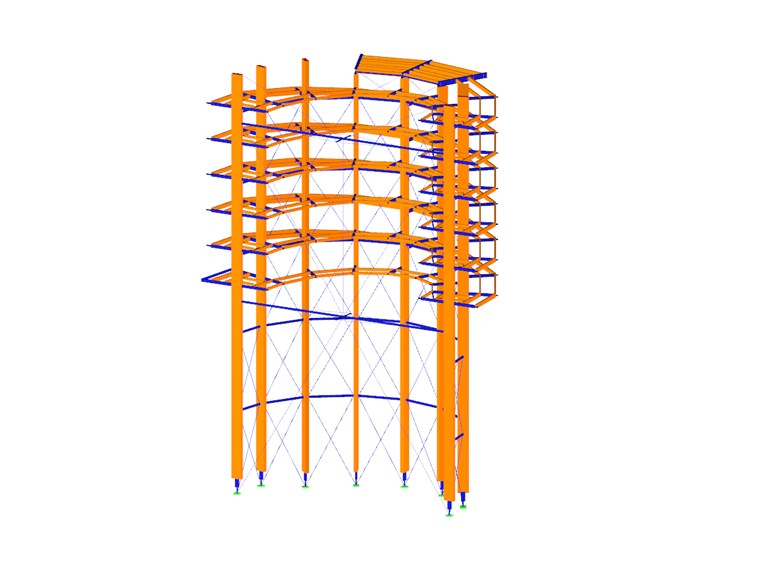

Kolem podélné osy věže je rotačně symetricky umístěno devět rovných lepených lamelových nosníků. Ty navzájem spojuje pět horizontálních prstenců z ocelových trubek. Ocelové trubky jsou kolem lokální osy z připojeny k hlavním sloupům tuhým spojením, aby nedošlo k vybočení sloupů z roviny. Mezi sloupy se nachází síť z ocelových diagonál.

Další vyztužení konstrukce tvoří dvě ocelové trubky a ztužovací kříž mezi oběma krajními sloupy.

Úhel mezi sloupy je 18° v krajním poli a 24° v ostatních polích. Věž má průměr 12,22 m vzhledem ke středu lepených lamelových sloupů.

Na věž lze vstoupit ze stezky korunami stromů ve výšce asi 20 m. Rampa ve tvaru spirály o šířce 2,5 m přiléhá na vnitřní a vnější stranu sloupů a vede na vyhlídkovou plošinu.

Plošinu o šířce 6 m tvoří ocelové konzolové nosníky, které přečnívají ven a jsou připojeny k dřevěným sloupům. Na konzolových nosnících jsou připevněny dřevěné podélníky s prkennou podlahou.
