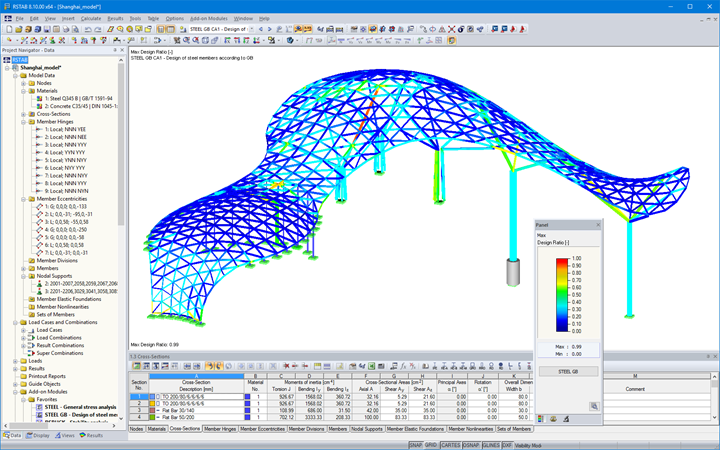

Компания Novum Structures LLC, заказчик Dlubal Software, отвечала за расчет конструкций и окончательное планирование, а также за изготовление и монтаж всей конструкции. Для расчета и проектирование конструкций по китайской норме, инженеры Novum Structures применили программы RSTAB и STEEL GB.
Конструкция

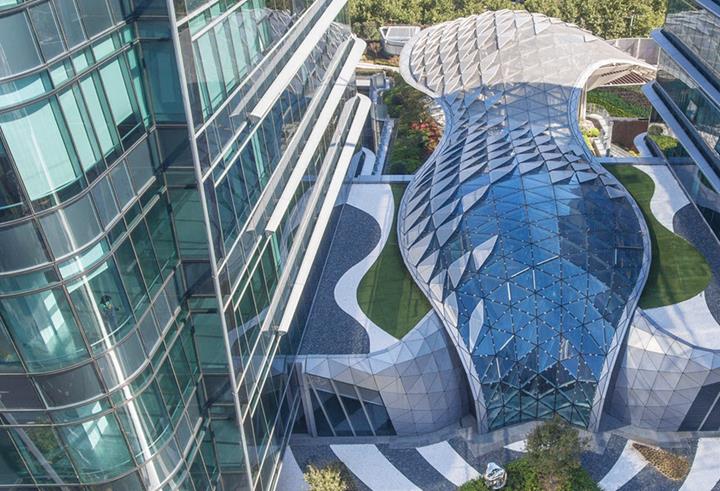

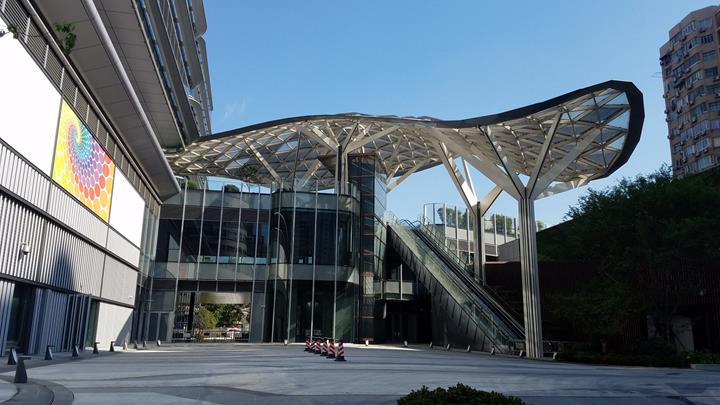

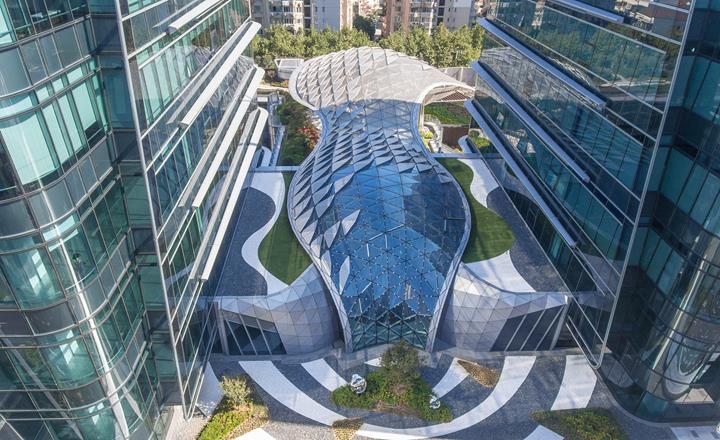

Общая площадь кровли составляет около 12 916,7 м². Плакированные колонны из дерева поддерживают систему произвольной формы Novum, которая состоит из прямоугольных полых стальных трубок и узловых стальных дисковых соединителей. Для колонн использовались прямоугольные полые профили или круглые трубы.
Облицовка кровли состоит из треугольных блоков из изоляционного стекла (внутренняя область) и ламинированного стекла (наружная область). Перфорированные алюминиевые панели снаружи уменьшают отражение солнечных лучей. Обшивка на краях кровли осуществляется алюминиевыми закругленными угловыми элементами ("бычий нос") со встроенным желобом.
Производство и монтаж конструкции кровли были очень сложными, поскольку каждая часть конструкции и облицовка имела уникальный размер.
| Расчет и проектирование конструкций, изготовление и монтаж стальной конструкции, остекления и солнцезащиты | Sun Hung Kai Недвижимости www.shkp.com |
| Архитектор | Ronald Lu & Partners (International) Ltd. rlp.asia |
| Расчет конструкций | ООО «Новум Структуры» www.novumstructures.com |
