Estructura de vidrio de forma libre en centro comercial Xujiahui de Shanghai, China

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Este artículo fue traducido por el Traductor de Google

Ver texto original

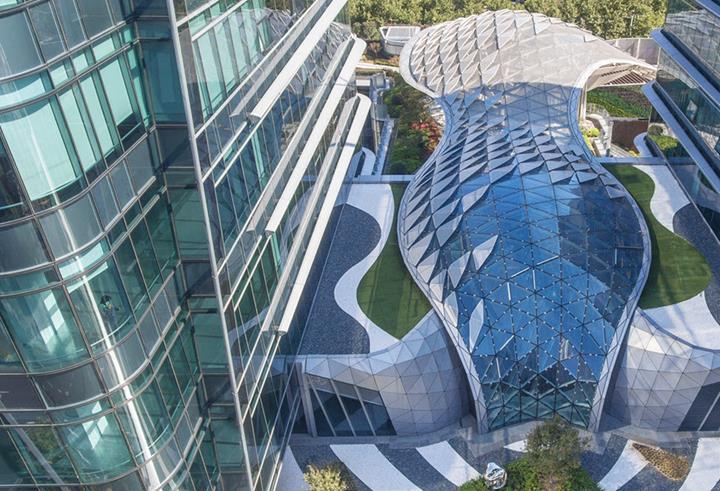

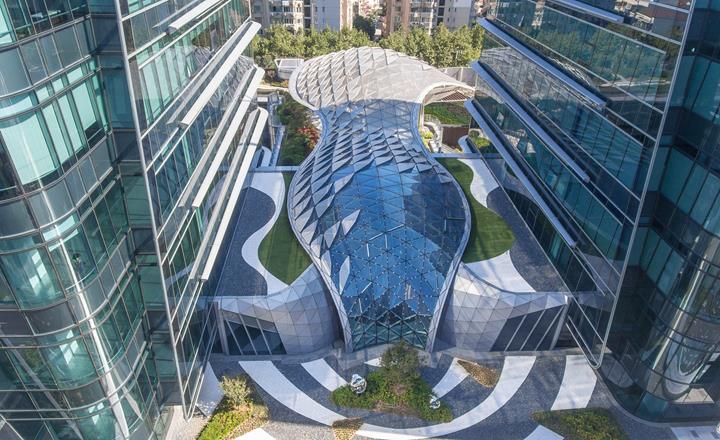

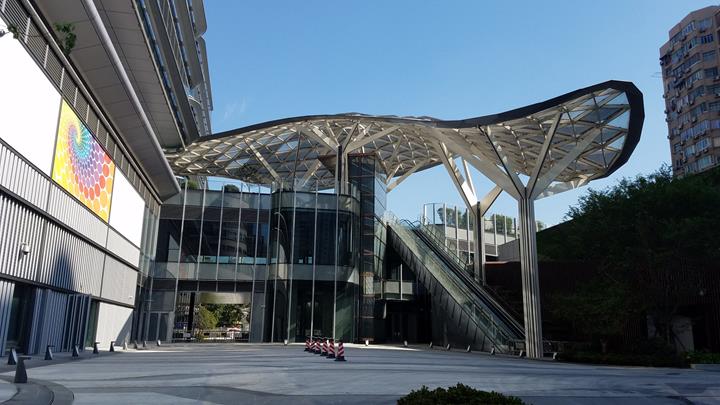

Se construyó una notable estructura de cubierta de forma libre en el Centro Comercial Xujiahui en Shanghai, China, y se inauguró en junio de 2017. Ésta sirve como claraboya en la zona interior del centro comercial y como marquesina en la zona exterior.

Análisis y diseño estructural, producción y ensamblado de la estructura de acero, acristalado y protección solar Novum Structures LLC
www.novumstructures.com
Arquitecto Ronald Lu & Partners (International) Ltd.
www.rlphk.com
Inversor Sun Hung Kai Properties
www.shkp.com

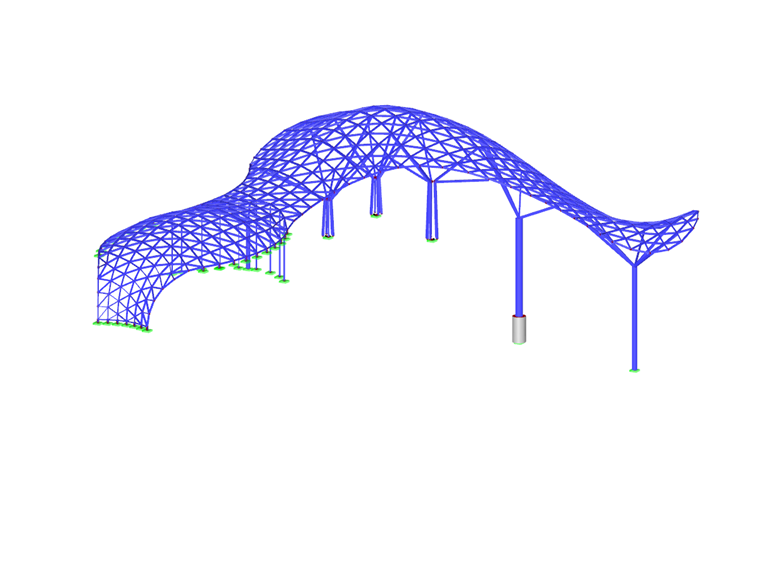

Modelo

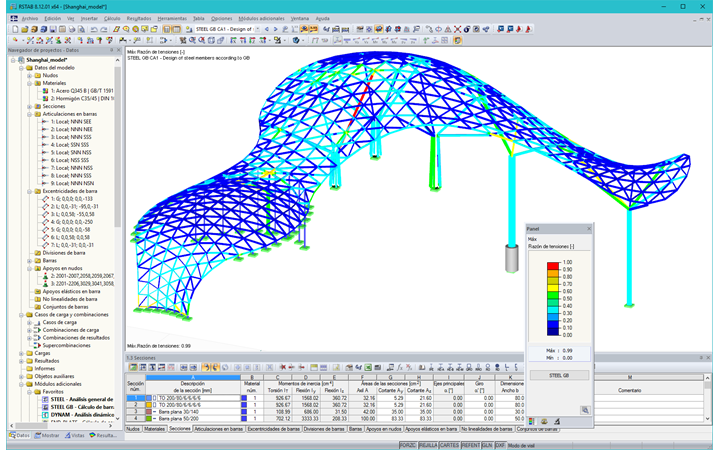

Novum Structures LLC, cliente de Dlubal Software, fue el responsable del cálculo estructural y la planificación final, así como también de la fabricación y el ensamblaje de la estructura entera. Para el análisis y diseño estructural según la norma china, los ingenieros de Novum Structures utilizaron los programas RSTAB y STEEL GB.

Estructura

El área total de la cubierta es de aproximadamente 1.200 m². Los pilares de árbol revestidos soportan el sistema de forma libre de Novum, que consiste en tubos de acero huecos rectangulares y conectores de disco de acero con nudos. Para los pilares se utilizaron secciones huecas rectangulares o tubos redondos.

El revestimiento de la cubierta se compone de unidades triangulares de vidrio aislante (zona interior) y vidrio laminado (zona exterior). Los paneles de aluminio perforados en el exterior reducen el reflejo de la luz solar. El cierre de los extremos de la cubierta se finaliza con una nariz de toro de aluminio con un canal integrado.

La producción y el montaje de la estructura de la cubierta fueron un gran desafío, ya que cada parte de la estructura y el revestimiento tienen un tamaño único.
