上海徐家汇中心钢结构屋盖玻璃结构

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

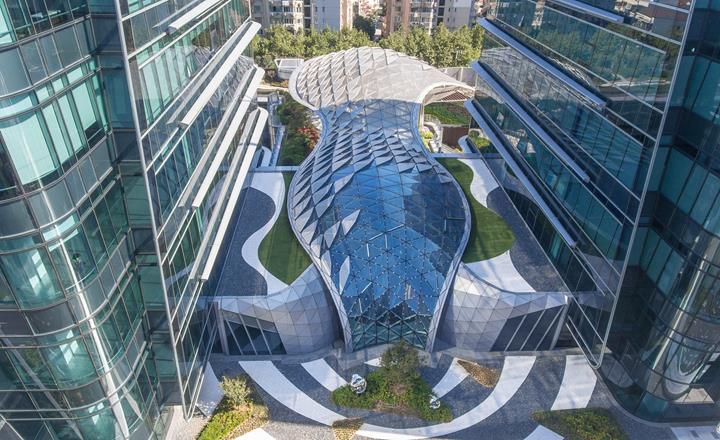

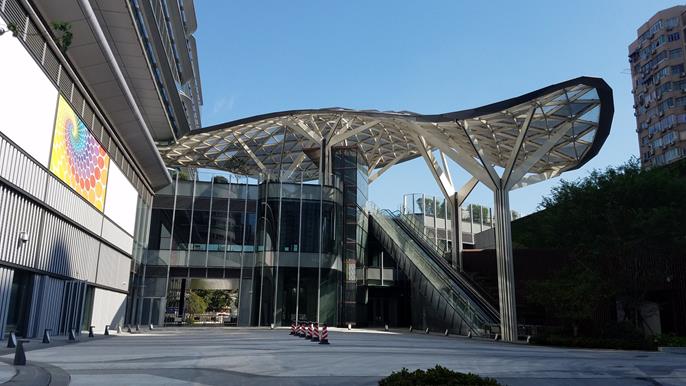

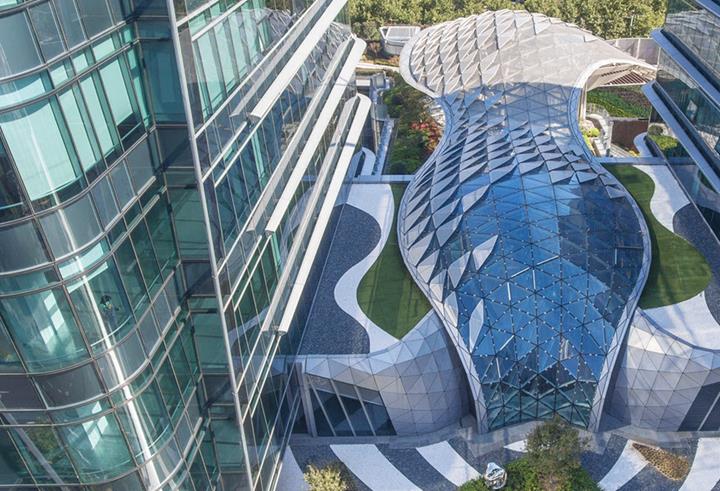

在中国上海市徐家汇商业中心建成了一个令人印象深刻的自由屋面结构,于2017年6月投入使用。 其中部分建筑的屋盖结构和外伸屋盖结构为钢结构,结构形式为特殊的任意形状结构形式。上部的玻璃结构为购物中心屋顶提供自然采光, 同时在外部则起到外伸屋盖的作用。

结构设计,施工详图设计,生产制造,设备安装和施工 Novum Structures LLC
www.novumstructures.com
建筑设计 Ronald Lu & Partners (International) Ltd.
www.rlphk.com
建设单位 Sun rel="noopener noreferrer" Hung Kai Properties
www.shkp.com

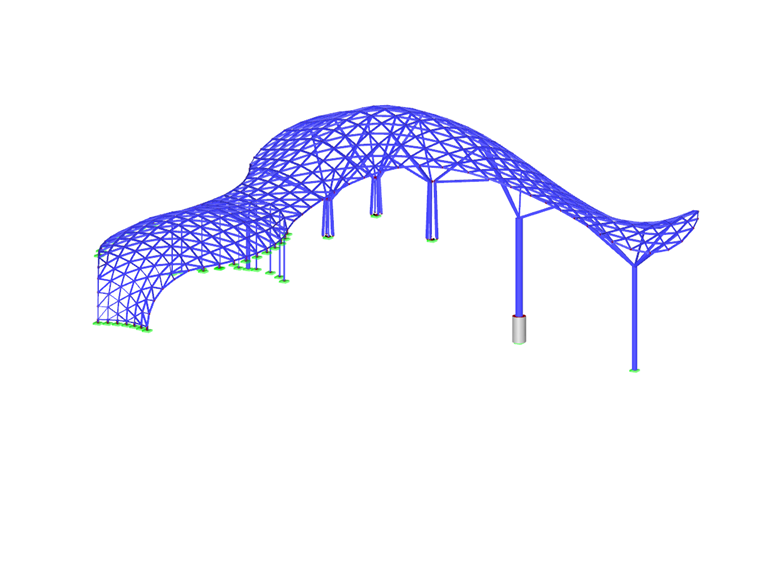

模型

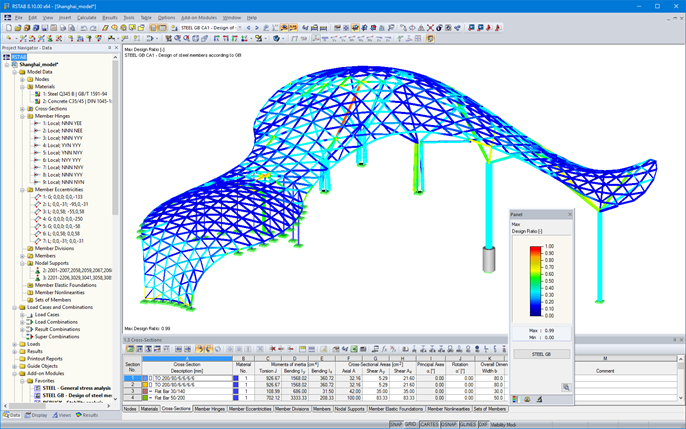

Dlubal软件客户Novum Structures LLC完成了结构的设计和最终设计,以及整个结构的组装和安装。 为了进行按照中国规范的结构分析和设计,Novum Structures的工程师们使用了RSTAB和STEEL GB程序。

框架结构

屋面的总面积约为1200m²。 覆层树柱支撑Novum自由曲面系统,该系统由矩形中空钢管和节点钢盘连接器组成。 柱子使用中空截面矩形或者圆钢管。

屋面由三角形单元构成,中空玻璃(室内)和夹层玻璃(户外)。 外部的穿孔铝合金板减少了阳光的反射。 屋面边缘的封闭是通过铝檐槽和檐槽来完成的。

屋面结构的生产和组装非常困难,因为结构和覆层的每个部分都是独特的尺寸。
