Struttura in vetro "senza forma" nel centro commerciale di Xujiahui a Shanghai, in Cina

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

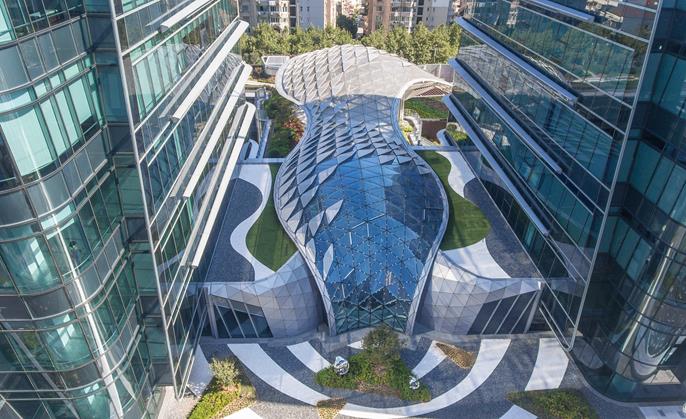

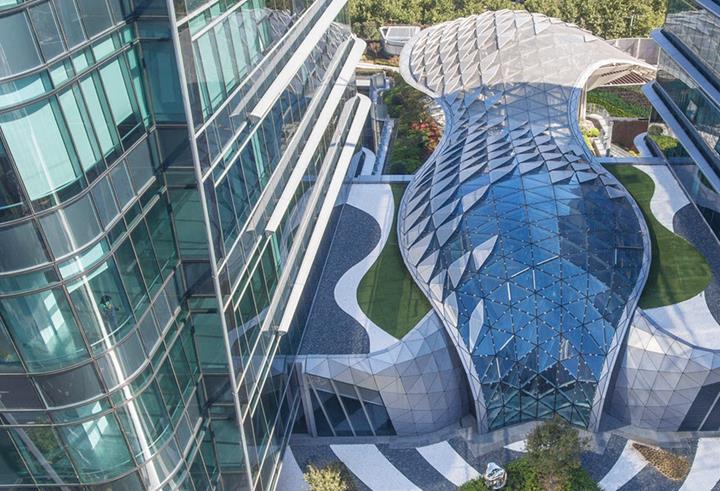

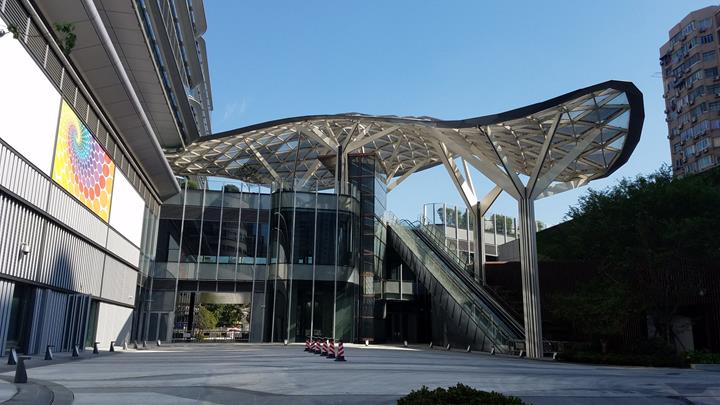

Una notevole struttura di copertura a forma libera è stata costruita nel centro commerciale di Xujiahui a Shanghai, in Cina, e inaugurata nel giugno 2017. Essa funge da lucernario nella zona interna del centro commerciale, e da copertura nella zona esterna.

Progetto & analisi strutturale, Produzione e assemblaggio della struttura in acciaio, Vetrate e protezione solare Novum Structures LLC
www.novumstructures.com
Architettura Ronald Lu & Partners (International) Ltd.
www.rlphk.com
Committente Sun Hung Kai Properties
www.shkp.com

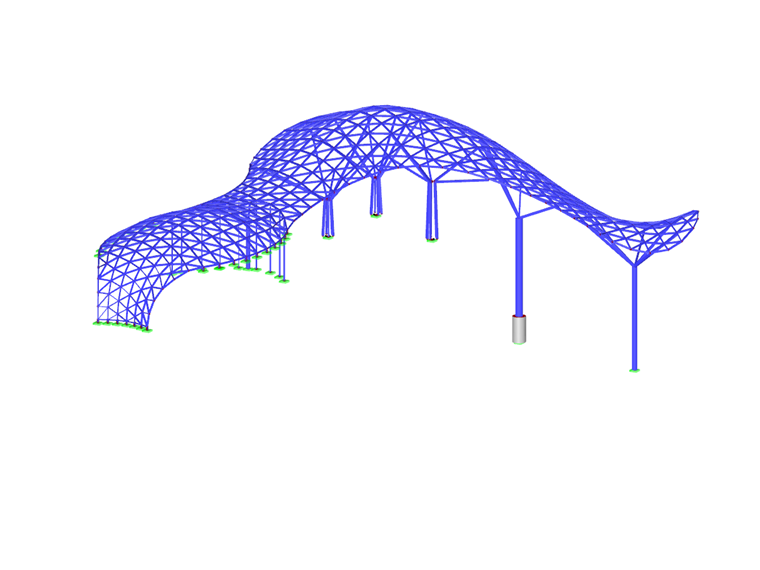

Modello

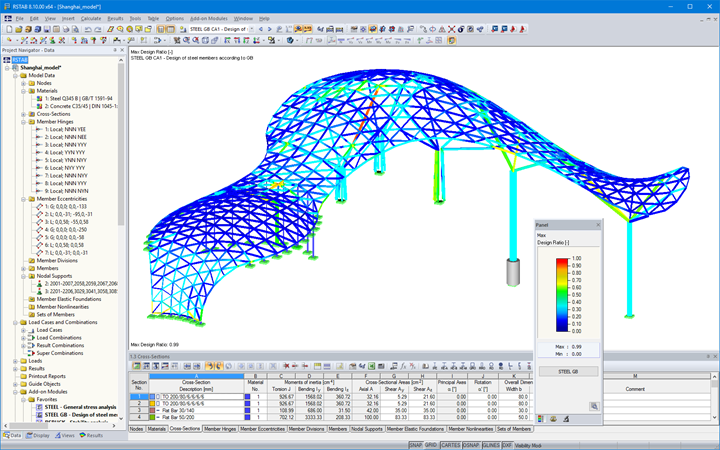

Novum Structures LLC, un cliente di Dlubal Software, era responsabile della progettazione strutturale e della pianificazione finale, nonché della fabbricazione e dell'assemblaggio dell'intera struttura. Per l'analisi strutturale e la progettazione secondo gli standard cinesi, gli ingegneri di Novum Structures hanno utilizzato i programmi RSTAB e STEEL GB.

Struttura

La superficie totale della copertura è di circa 1.200 m². Le colonne degli alberi placcati supportano il sistema Free Form di Novum, costituito da tubi rettangolari cavi in acciaio e connettori a disco in acciaio nodali. Per le colonne sono state utilizzate sezioni cave rettangolari o tubi tondi.

Il rivestimento della copertura è costituito da unità triangolari di vetro isolante (area interna) e vetro stratificato (area esterna). I pannelli di alluminio perforati all'esterno riducono il riflesso del sole. La chiusura ai bordi del tetto è realizzata con un bull nose in alluminio con una grondaia integrata.

La produzione e l'assemblaggio della struttura del tetto sono state molto impegnative, poiché ogni parte della struttura e il rivestimento è di dimensioni uniche.
