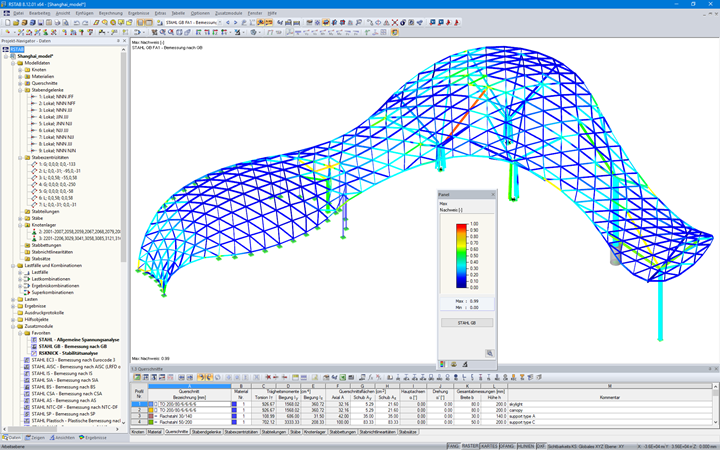

Der Dlubal-Kunde Novum Structures LLC war neben der Tragwerks- und Ausführungsplanung auch für die Herstellung und Montage der gesamten Konstruktion verantwortlich. Für die Berechnung und Bemessung der Stahlkonstruktion nach chinesischer Norm nutzten die Ingenieure von Novum Structures RSTAB und STAHL GB.
Konstruktion

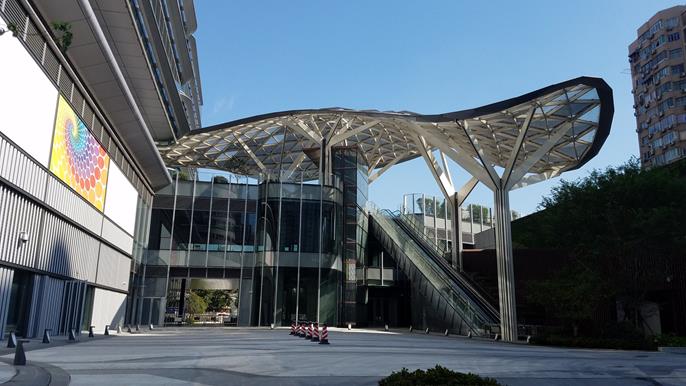

Die Gesamtfläche des Daches beträgt ca. 1200 m². Das Novum-Freiformsystem, welches aus Rechteckhohlprofilen und runden Knotenverbindern besteht, wird unterstützt von verkleideten, baumförmigen Stützen. Für die Stützen wurden Rechteckhohlprofile bzw. Rundrohre verwendet.

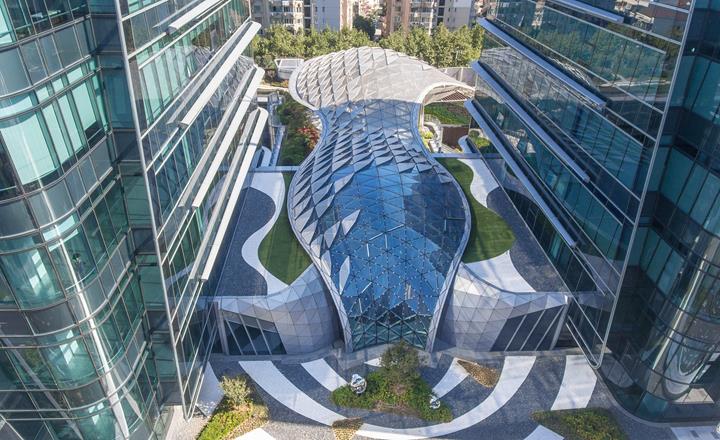

Die Dacheindeckung besteht aus dreieckigen Elementen aus Isolierglas (Innenbereich) und Verbundglas (Außenbereich). Auf der Oberseite angebrachte gelochte Aluminiumbleche dienen als Sonnenschutz. Am Dachrand bilden gebogene Aluminiumbleche mit integrierter Dachrinne den Abschluss.
Die Herstellung und Montage der Dachkonstruktion war sehr anspruchsvoll, da sämtliche Teile der Struktur und Dacheindeckung unterschiedliche Abmessungen haben.
| Bauherr | Sun Hung Kai Properties www.shkp.com |
| Architekt | Ronald Lu & Partners (International) Ltd. rlp.asia |
| Tragwerksplanung | Novum Structures LLC www.novumstructures.com |
