Toiture en verre du centre commercial Xujiahui à Shanghai, Chine

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

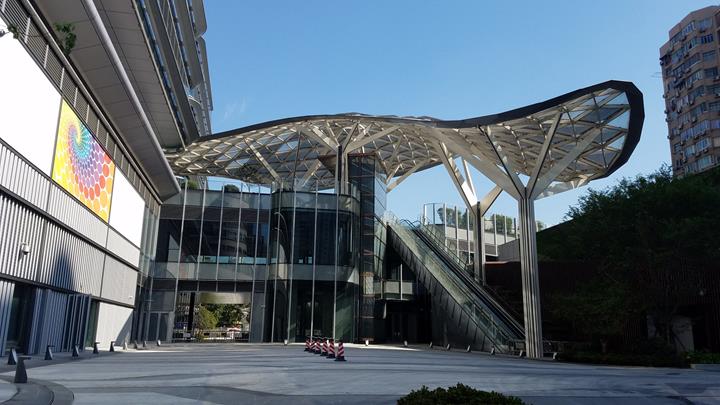

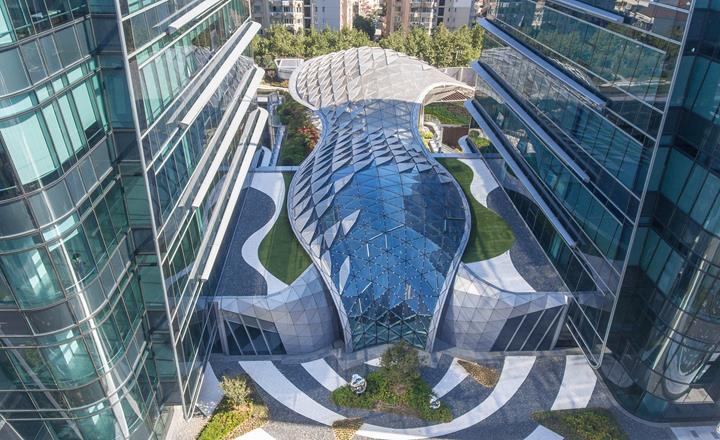

Une remarquable toiture de forme libre a été construite au centre commercial Xujiahui à Shanghai, en Chine, et inaugurée en juin 2017. Il fait à la fois office de verrière pour éclairer l’intérieur du centre et de canopée pour en abriter l’extérieur.

Maître d'ouvrage Sun Hung Kai Properties
www.shkp.com
Architecte Ronald Lu & Partners (International) Ltd.
www.rlphk.com
Calcul, conception, fabrication et assemblage de la structure en acier et du revêtement Novum Structures LLC
www.novumstructures.com

Modèle

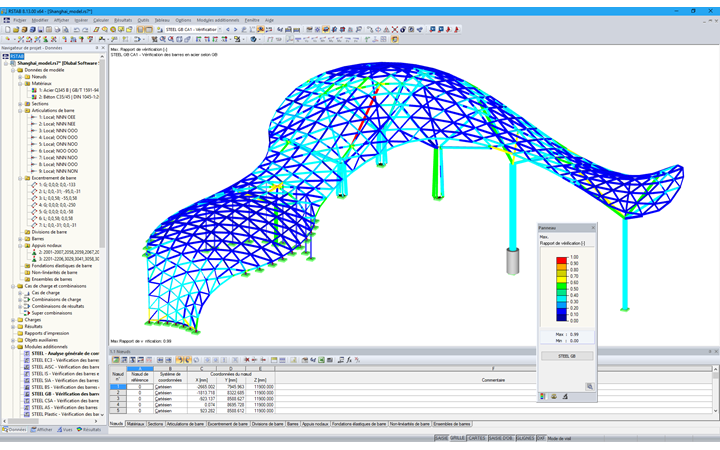

Le client de Dlubal Software Novum Structures LLC était responsable du calcul de la structure et de sa planification finale, ainsi que de la fabrication et de l'assemblage de l'ossature complète. Les ingénieurs de Novum Structures ont utilisé le logiciels RSTAB et le module additionnel RF-/STEEL GB pour l'analyse et le calcul de structures selon la norme chinoise.

Structure

La surface totale de la toiture est d'environ 1 200 m². Les poteaux en bois revêtus supportent le système de forme libre de Novum, qui se compose de tubes rectangulaires en acier et de connecteurs nodaux en acier. Des sections creuses rectangulaires ou des tubes ronds ont été utilisés pour les poteaux.

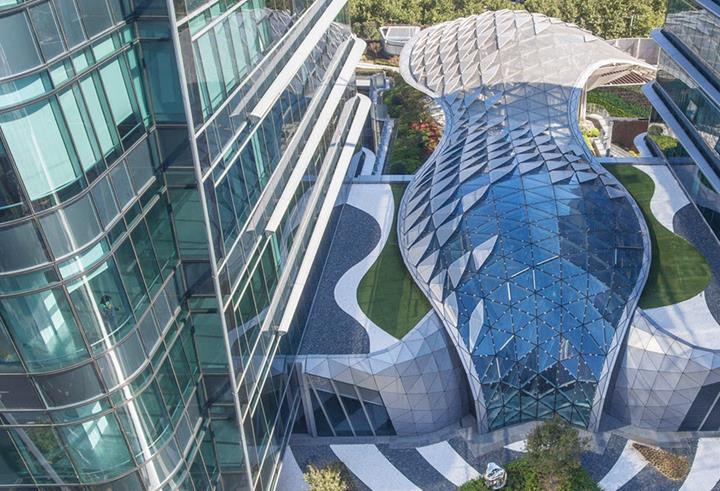

Le revêtement de toiture est composé d'éléments triangulaires en verre isolant (zone intérieure) et en verre feuilleté (zone extérieure). Des panneaux perforés en aluminium disposées à l'extérieur atténuent la réflexion du soleil. La fermeture des extrémités du toit est assurée grâce à une garniture arrondie en aluminium et une gouttière.

La fabrication et l'assemblage de la toiture constituaient un réel défi car chaque partie de la structure ainsi que le revêtement présentent une taille unique.
