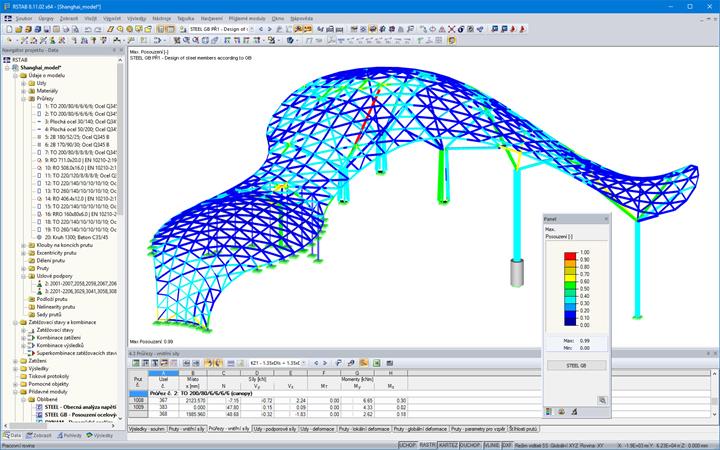

Zákazník společnosti Dlubal Software, společnost Novum Structures LLC byla zodpovědná nejen za návrh nosné konstrukce a prováděcí dokumentaci, ale také za vlastní výrobu a montáž celé konstrukce. Pro výpočet a posouzení ocelové konstrukce podle čínské normy použili inženýři společnosti Novum Structures programy RSTAB a STEEL GB.
Konstrukce

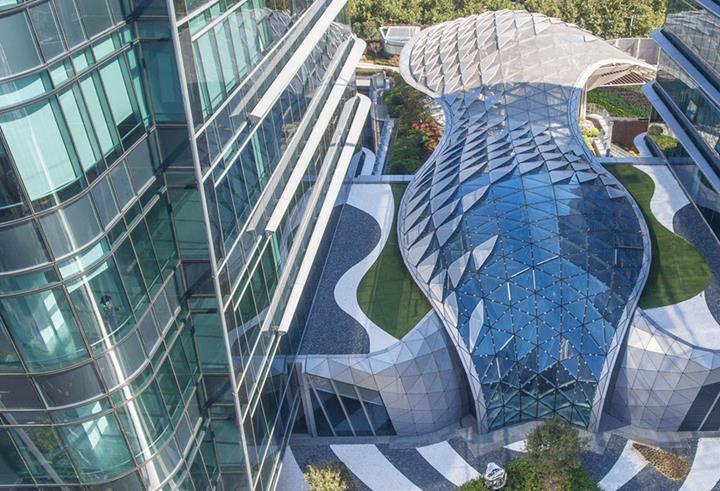

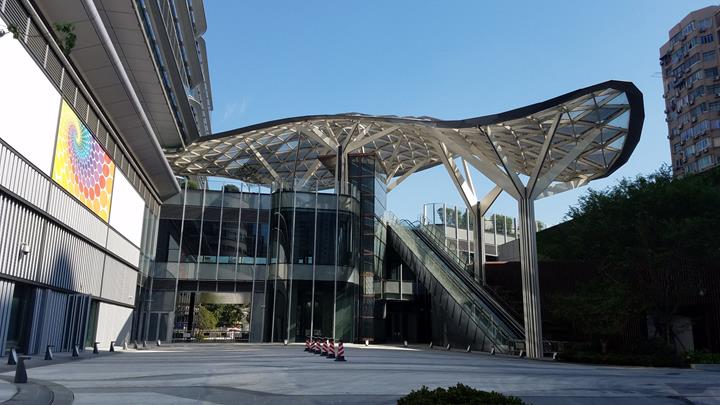

Celková plocha střechy je přibližně 1 200 m². Systém volného tvaru společnosti Novum, který se skládá z trubek z obdélníkových dutých profilů a kruhových spojovacích uzlových prvků, je podepírán rozvětvenými sloupy. Tyto sloupy jsou vyrobeny z obdélníkových dutých profilů a kruhových trubek.

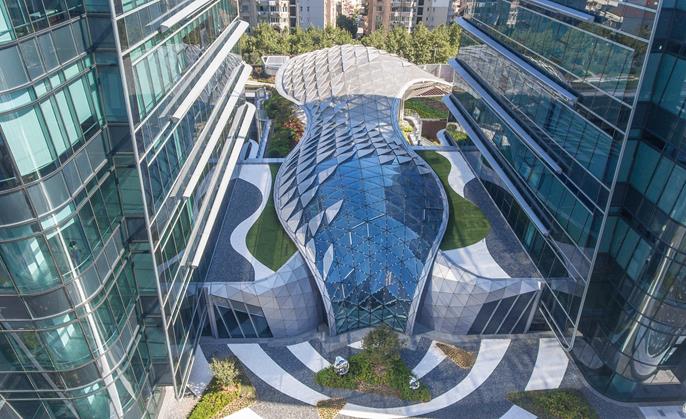

Střešní krytina je složena z trojúhelníkových prvků z izolačního skla (ve vnitřní části) a vrstveného skla (v části venkovní). Hliníkové plechy s otvory na horní straně objektu slouží jako sluneční clona. Střecha je na svém okraji zakončena zalomenými hliníkovými plechy se zabudovanými okapy.
Výroba a montáž střešní konstrukce byla velmi náročná, protože veškeré součásti konstrukce a střešní krytiny mají různé rozměry.
| Statický výpočet, výroba a montáž ocelové konstrukce, zasklení a ochrany proti slunci | Sun Hung Kai Properties www.shkp.com |
| Architekt | Ronald Lu & Partners (International) Ltd. rlp.asia |
| Statický výpočet | Novum Structures LLC www.novumstructures.com |
