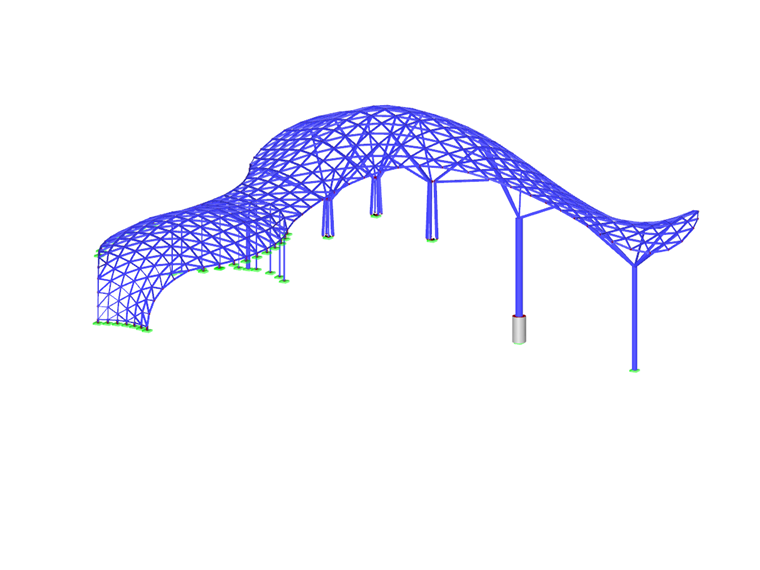

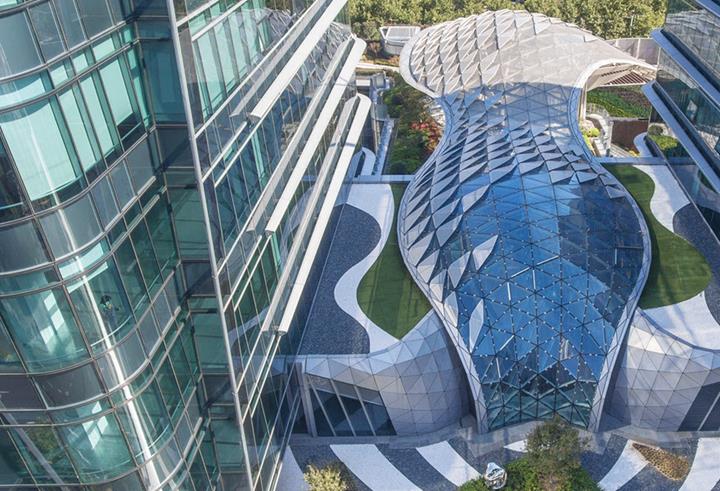

Estrutura de forma livre em vidro no centro comercial Xujiahui em Xangai, China

Projeto de cliente da Dlubal

Planeamento de estrutura e execução, produção e montagem de estrutura em aço, vidro e proteção solar Novum Structures LLC
www.novumstructures.com
Arquiteto Ronald Lu & Partners (International) Ltd.
www.rlphk.com
Dono da obra Sun Hung Kai Properties
www.shkp.com

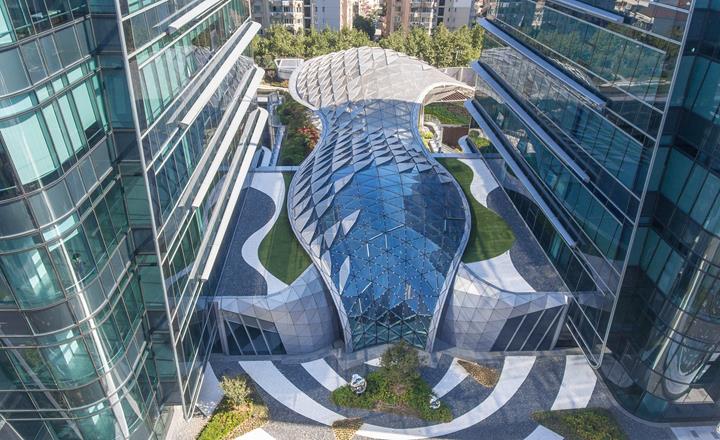

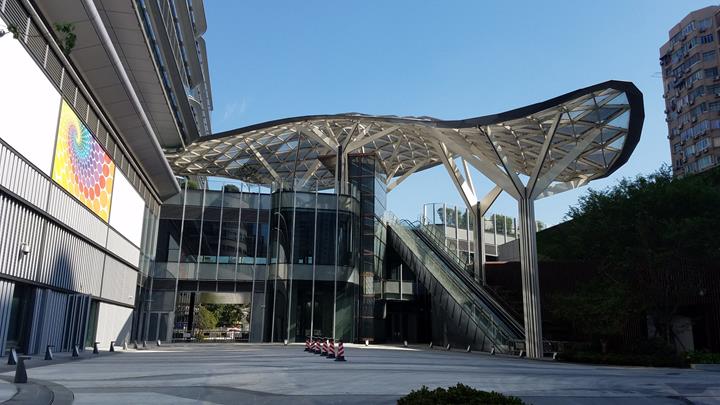

No centro comercial de Xujiahui, em Xangai, foi construída uma cobertura fora do vulgar e inaugurada em junho de 2017. Na parte interior, a cobertura tem uma função de clarabóia para o centro comercial e na parte exterior, assuma uma função de cobertura em consola.

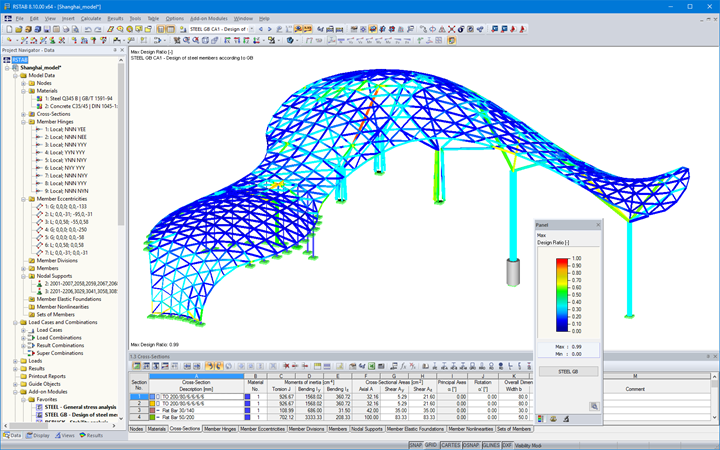

A empresa Novum Structures LLC, cliente da Dlubal Software, foi responsável pelo planeamento estrutural e de execução assim como pela produção e montagem de toda a estrutura. Para o cálculo e o dimensionamento da estrutura em aço de acordo com a norma chinesa, a Novum Structures utilizou os programas RSTAB e STEEL GB.

Estrutura

A área total da cobertura é de aproximadamente 1200 m². O sistema de forma livre da Novum, que é constituído por perfis ocos retangulares e conectores de nós em aço, é suportado por pilares revestidos em forma de árvore. Para os pilares, foram utilizados perfis ocos retangulares ou tubos redondos.

O revestimento da cobertura é formado por unidades triangulares de vidro isolante (zona interior) e vidro laminado (zona exterior). Na parte superior foram colocadas chapas de alumínio perfuradas, como medida de proteção contra o sol. O acabamento das bordas da cobertura foi realizado através de chapas de alumínio dobradas com sarjetas integradas.

A produção e a montagem da construção em aço foi um grande desafio, uma vez que cada elemento da estrutura e do revestimento tinha dimensões diferentes.
