木结构观景塔 Ester Tower 耶路撒冷,以色列

客户项目

This article was translated by Google Translator

View original text

结构设计 TIMBER DESIGN sro
英格 ZbyněkŠrůtek(木材,钢,ETFE膜)
捷克ČeskáSkalice
www.timberdesign.cz

教授 Dipl-Ing Michal Bar Ilan(基金会)
以色列
建筑设计 教授 英格 拱。 MartinRajniš,Ing。 拱。 TomášKosnar
Prague, Czech Republic
hutarchitektury.cz
主承包商 Huť architektury Martin Rajniš s.r.o.
布拉格,捷克
hutarchitektury.cz

TIMBER DESIGN s.r.o.
Česká Skalice, 捷克
www.timberdesign.cz

Maik Engineers Ltd.
以色列

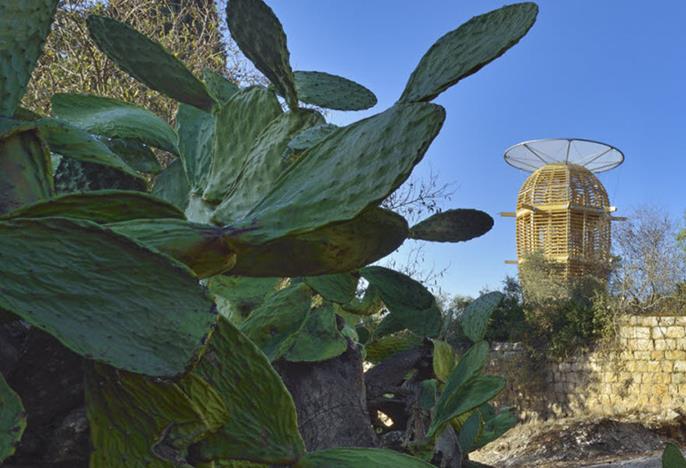

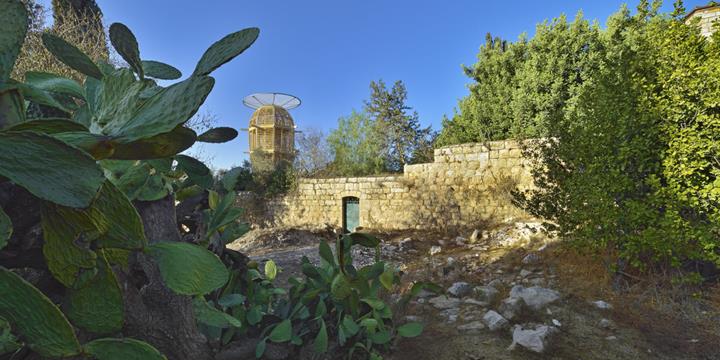

2017年11月中旬,一座名为“酯”的木材observation望塔在耶路撒冷落成。 这座塔楼是由著名的捷克建筑师马丁·拉吉尼什(MartinRajniš)设计的仙人掌形建筑,坐落在一座始建于1887年的医院大楼内,离老城墙不远。 它为游客提供了耶路撒冷的壮丽景色。

所有木材,钢结构和膜结构构件都是在捷克共和国预制的,然后装入两个十二米长的集装箱中。 所有组件都通过数控技术以及手动方式进行了高质量的制造。 该质量标准是在以色列成功快速施工的重要前提。

所有的预制构件和水平布置的螺旋楼梯在内部通过承重木块组装在一起。

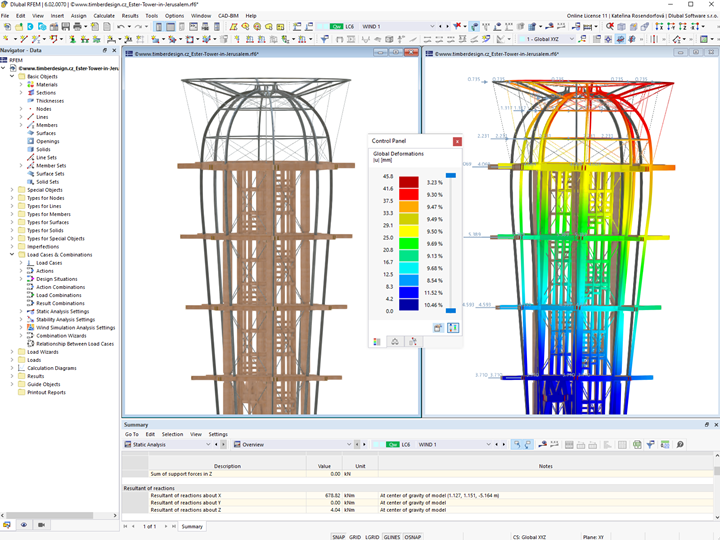

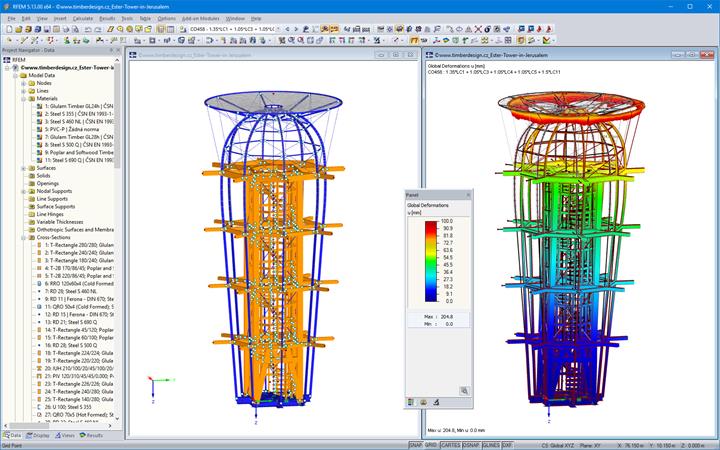

结构

该塔固定在一个钢筋混凝土板上,并由四个钻孔桩支撑在一个多岩石的基础上,每个钻孔桩的直径为35 cm,长度为7 m。 tower望塔可以分为两个相互作用的主要结构体系。 承重主梁高12 m,由四根承重主木柱(28×28 cm-GL28h)组成,中心距为2.3 m。

代表塔架外形的第二个结构体系与基础结构相连。 仙人掌的形状由一个八边形棱柱形成。 该系统中的所有单元都经过专门设计,可以随时替换为新的单元。

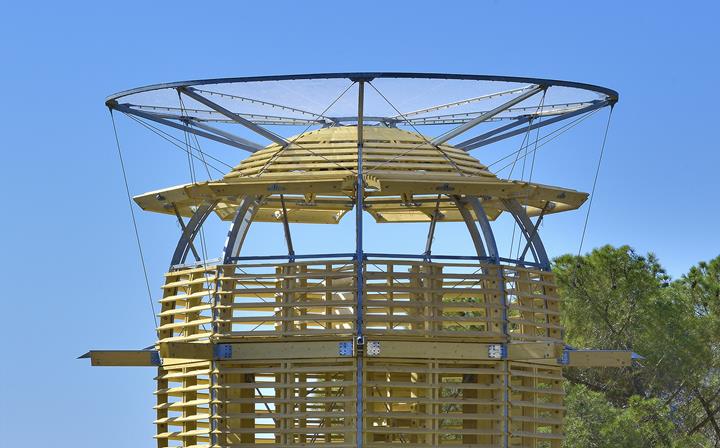

观察板上方的立面结构由一个带有中央钢环的拱顶组成,八个钢梁汇聚在一起。 屋顶结构是由热浸镀锌的钢支撑和由ETFE箔制成的膜组合而成。 凭借这些膜,设计工程师们在齐柏林飞艇“格列佛”项目中获得了非常丰富的经验。

建筑师马丁·拉吉尼什(MartinRajniš)在这座神奇的城市建造的捷克-以色列项目可以象征性地表达两国之间的传统友好关系。
