Torre di Ester a Gerusalemme, Israele

Progetto cliente

Analisi strutturale TIMBER DESIGN s.r.o.
Ing. Zbyněk Šrůtek (timber, steel, ETFE membranes)
Česká Skalice, Repubblica Ceca
www.timberdesign.cz

Prof. Ing. Michal Bar Ilan (fondazioni)
Israele
Architettura Prof. Ing. arch. Martin Rajniš, Ing. arch. Tomáš Kosnar
Praga, Repubblica Ceca
hutarchitektury.cz
Fornitori principali Huť architektury Martin Rajniš s.r.o.
Praga, Repubblica Ceca
hutarchitektury.cz

TIMBER DESIGN s.r.o.
Česká Skalice, Repubblica Ceca
www.timberdesign.cz

Maik Engineers Ltd.
Israele

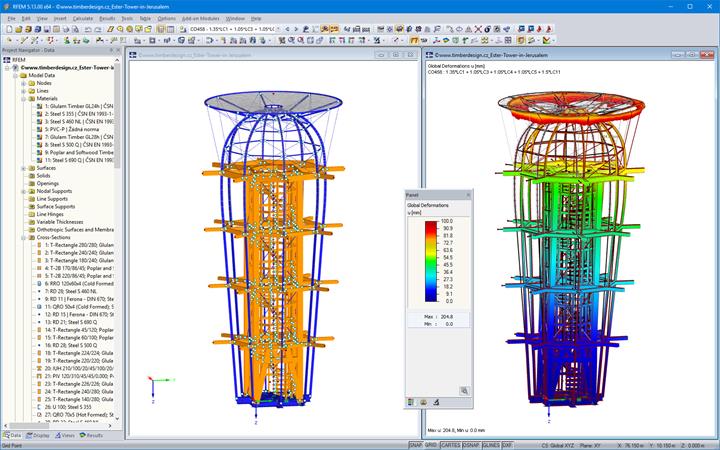

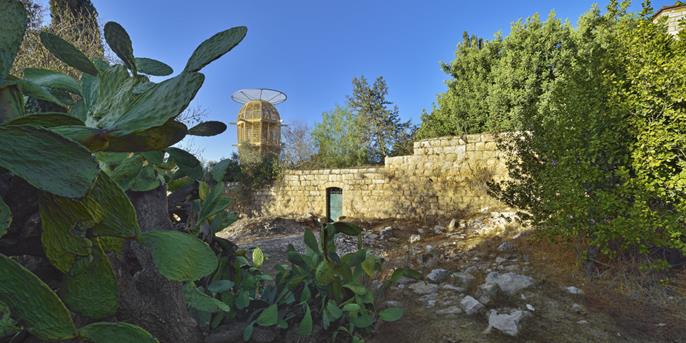

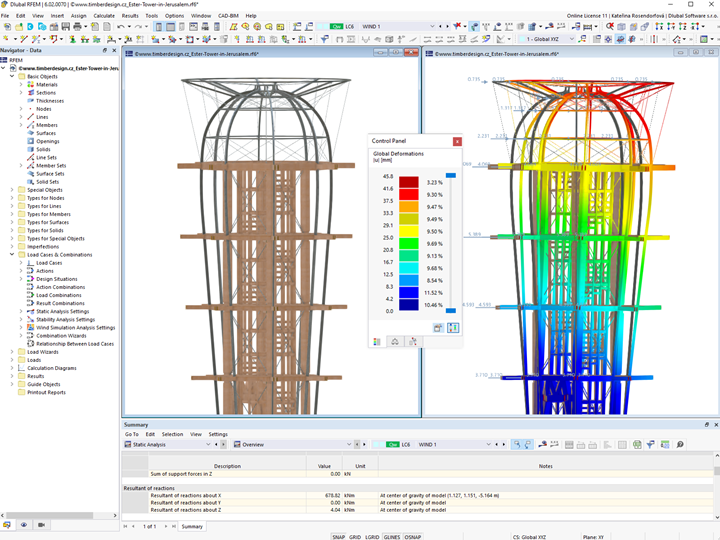

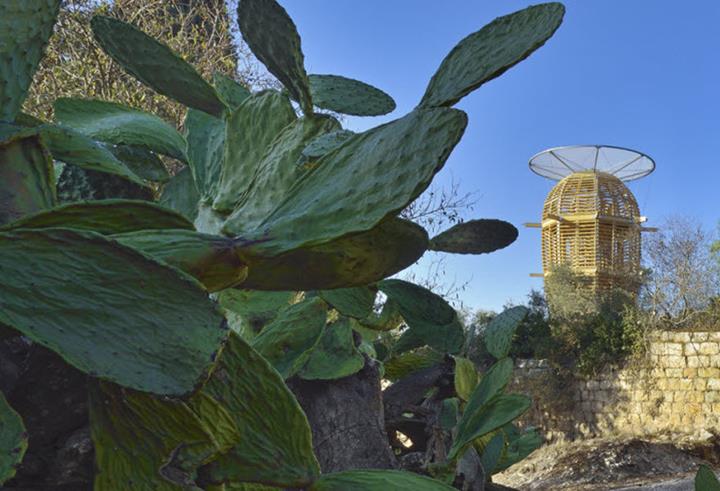

A metà novembre 2017, a Gerusalemme, è stata inaugurata una torre panoramica in legno chiamata Ester, progettata dal famoso architetto ceco Martin Rajniš. La torre, che ha la forma di un cactus fiorito stilizzato, si trova non lontano dalle mura della città vecchia, nei giardini di un ospedale dismesso, costruito nel 1887, e offre ai visitatori una vista spettacolare su Gerusalemme.

Tutti i componenti delle strutture in legno, in acciaio e delle membrane sono stati prefabbricati nella Repubblica Ceca e quindi inviati in Israele in due container di dodici metri. I componenti sono stati prodotti utilizzando sia la tecnologia CNC, sia manufatti artigianali di alta qualità. Questi erano il prerequisito essenziale per il successo e il rapido montaggio in Israele.

Tutti i componenti prefabbricati sono stati assemblati in posizione orizzontale, compresa la scala a chiocciola all'interno del cuboide di supporto in legno.

Costruzione

La torre ancorata alla piastra di fondazione in cemento armato che poggia su quattro pali di fondazione,(ognuno con un diametro di 35 cm ed una lunghezza di 7 m), trivellati principalmente in sottosuolo roccioso. La torre panoramica è costituita da due sistemi strutturali principali che agiscono reciprocamente. Le quattro colonne portanti in legno, (con lati di 28 × 28 cm GL28h, altezza 12 m e distanza tra gli assi di 2,3 m), formano l'anima portante della torre.

La struttura intelaiata di base è seguita dal secondo sistema strutturale, ed insieme creano la forma esterna della torre. La forma del cactus stilizzato è ottenuta da un prisma ottagonale. Tutti i componenti strutturali sono stati progettati in modo tale da renderne possibile l'eventuale sostituzione con un nuovo componente in qualsiasi momento.

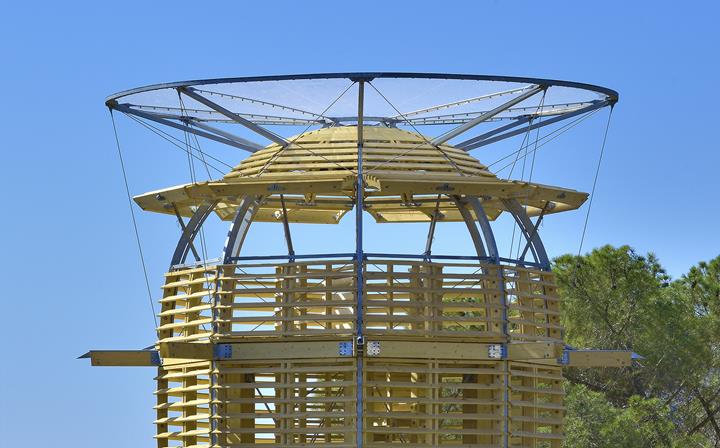

Sopra la piattaforma panoramica, la struttura della facciata termina con una cupola realizzata da un anello centrale in acciaio che raggruppa le otto travi in acciaio. La struttura del tetto è progettata in combinazione con il telaio di supporto in acciaio zincato a caldo e con una membrana speciale realizzata in lamina di ETFE. I progettisti hanno acquisito un'esperienza eccellente con queste membrane dal progetto del dirigibile "Gulliver" per il Centro per l'Arte Contemporanea di Praga.

Il progetto ceco-israeliano dell'architetto Martin Rajniš nella magica città di Gerusalemme è un'espressione simbolica delle ottime relazioni tra i due paesi.
