Torre Ester em Jerusalém, Israel

Projeto de cliente da Dlubal

Análise estrutural TIMBER DESIGN s.r.o.
Eng.º Zbyněk Šrůtek (madeira, aço, membrana ETFE)
Česká Skalice, Rep. Checa
www.timberdesign.cz

Prof. Eng.º Michal Bar Ilan (fundações)
Israel
Arquitetos Prof. Eng.º Arq.º Martin Rajniš, Eng.º Arq.º Tomáš Kosnar
Praga, Rep. Checa
hutarchitektury.cz
Empreiteiros principais Huť architektury Martin Rajniš s.r.o.
Praga, Rep. Checa
hutarchitektury.cz

TIMBER DESIGN s.r.o.
Česká Skalice, Rep. Checa
www.timberdesign.cz

Maik Engineers Ltd.
Israel

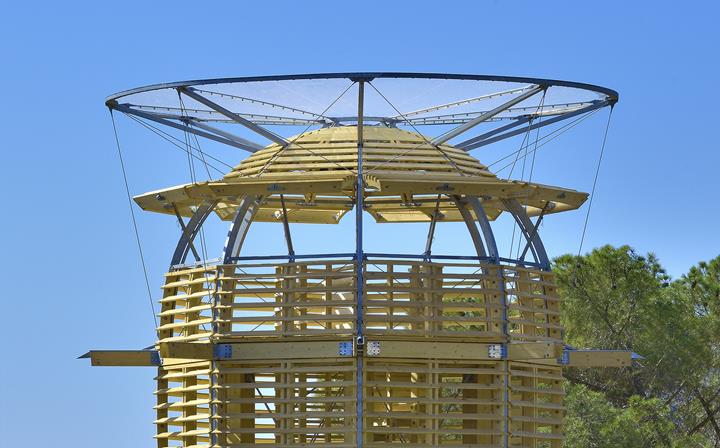

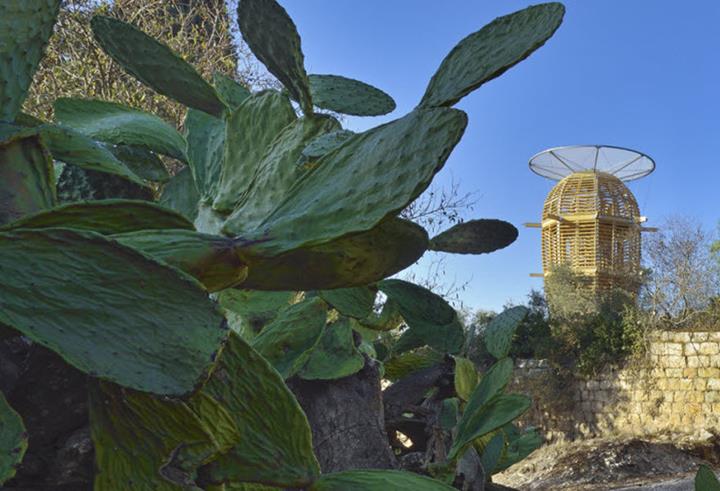

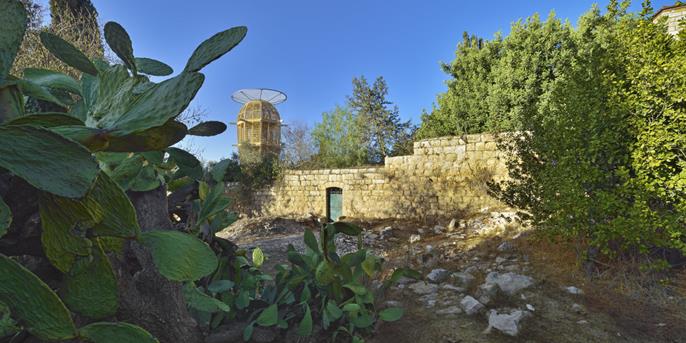

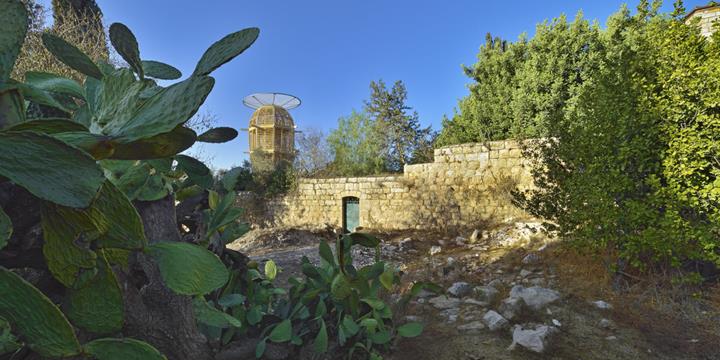

Em novembro de 2017 foi inaugurado em Jerusalém uma torre de observação em madeira com o nome ''Ester''. A torre, desenhada pelo arquiteto checo Martin Rajniš, tem uma forma de cacto e situa-se nos jardins do antigo hospital, construído em 1887, não muito longe das muralhas da cidade velha. Os visitantes podem agora usufruir de uma vista extraordinária sobre Jerusalém.

Todos os elementos de madeira, aço e membrana foram pré-fabricadas na República Checa e enviados para Israel em dois contentores de 12 metros de comprimento. Todas as componentes foram fabricadas em alta qualidade, utilizando tecnologia CNC assim como produção manual. Esta exigência na qualidade foi um importante pré-requisito na garantia de uma montagem com sucesso e rápida em Israel.

Todos os elementos pré-fabricados foram montados numa posição horizontal em conjunto com uma escada em caracol, que se situa no interior de um cubóide de madeira portante.

Construção

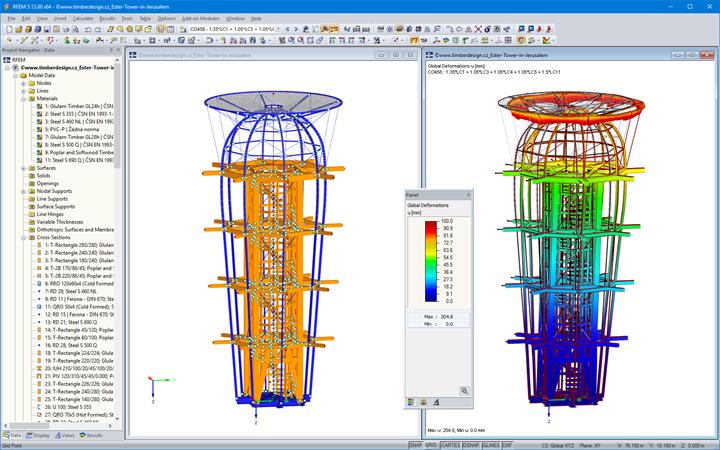

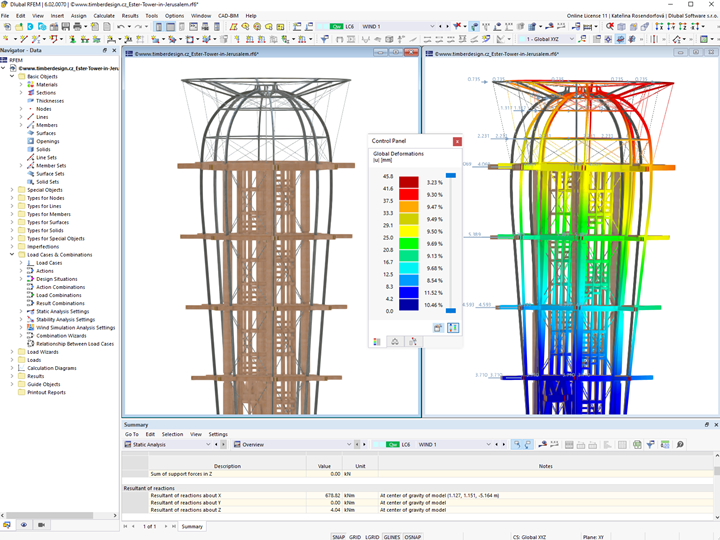

A torre está ancorada numa laje de betão armado e é suportada por quatro estacas com um diâmetro de 35 cm e 7 m de comprimento num subsolo maioritariamente rochosos. A torre de observação é constituída por dois sistemas estruturais a atuar mutuamente. O núcleo portante principal com 12 m de altura é formado por quatro pilares de madeira de apoio (28 × 28 cm - GL28h), aplicados a uma distância axial de 2,3 m.

Ao pórtico do núcleo de base está ligado o segundo sistema estrutural, que representa a forma externa da torre. A forma de cacto é criada por um prisma octogonal. Todos os elementos neste sistema estão concebidos de maneira a poderem ser substituídos por elementos novos a qualquer momento.

Por cima da plataforma de observação, a estrutura da fachada é completada por uma cúpula com um anel central em aço, no qual se unem as oito vigas em aço. A estrutura da cobertura representa uma combinação de um andaime em aço galvanizado a quente e membranas especiais feitas em folha ETFE. Os construtores têm uma excelente experiência com este tipo de membranas do projeto do Zepelim  “Gulliver”, no Centro de Arte Contemporânea de Praga, na República Checa.

O projeto checo-israelita do arquiteto Martin Rajniš na cidade mágica de Jerusalém pode servir como expressão simbólica das tradicionalmente boas relações entre ambos os países.
