Ester Tower v Jeruzalémě, Izrael

Projekt zákazníka

Statický výpočet TIMBER DESIGN s.r.o.
Ing. Zbyněk Šrůtek
Česká Skalice, Česká republika
www.timberdesign.cz

prof. Ing. Michal Bar Ilan (základy)
Izrael
Architekti prof. Ing. arch. Martin Rajniš, Ing. arch. Tomáš Kosnar
Praha, Česká republika
hutarchitektury.cz
Hlavní dodavatelé Huť architektury Martin Rajniš s.r.o.
Praha, Česká republika
hutarchitektury.cz

TIMBER DESIGN s.r.o.
Česká Skalice, Česká republika
www.timberdesign.cz

Maik Engineers Ltd.
Izrael

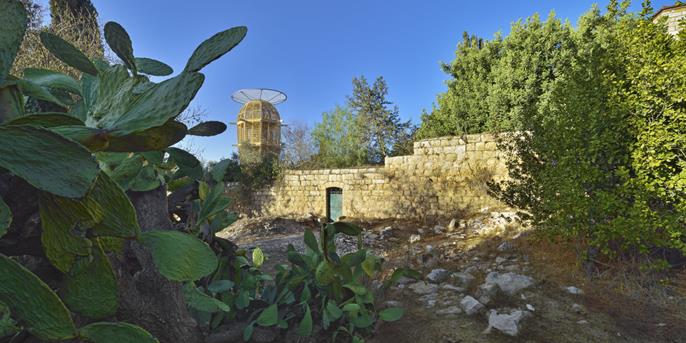

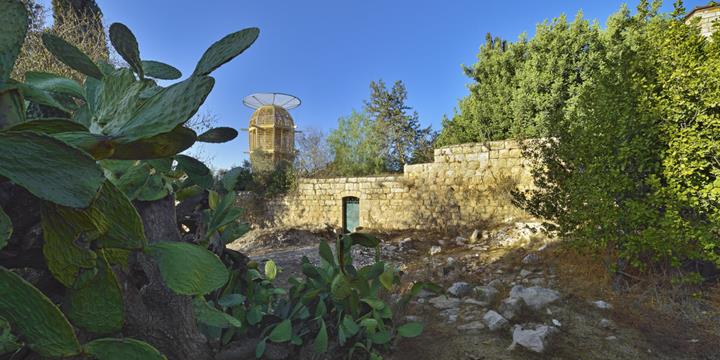

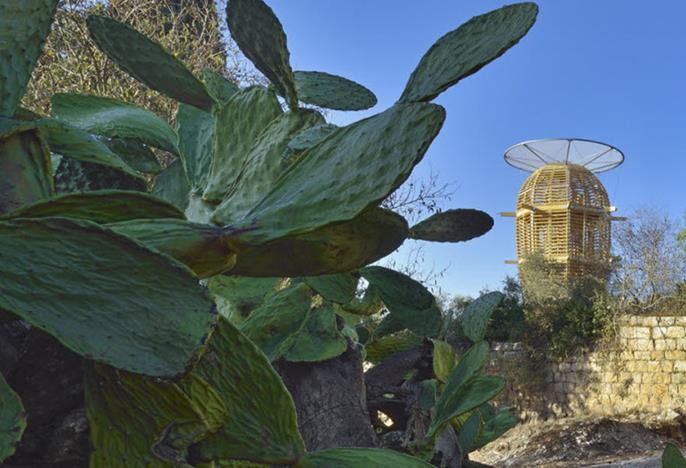

V polovině listopadu 2017 byla v Jeruzalémě slavnostně zpřístupněna dřevěná rozhledna Ester ve tvaru kvetoucího kaktusu, jejímž autorem je známý český architekt Martin Rajniš. Věž je umístěna v areálu Hansen House bývalé nemocnice z roku 1887, nedaleko hradeb Starého Města, a návštěvníkům nabízí nádherný výhled na Jeruzalém.

Veškeré dřevěné, ocelové a membránové dílčí prvky byly prefabrikovány v české výrobě a následně přímo naloženy do dvou dvanáctimetrových kontejnerů. Kvalitní provedení všech komponentů zhotovených jak CNC technologiemi, tak i ručně, bylo základním předpokladem pro úspěšnou a rychlou montáž v Izraeli.

Všechny prefabrikované prvky byly vzájemně smontovány ve vodorovné poloze společně s točitým vřetenovým schodištěm, které prochází uvnitř dřevěného nosného kvádru.

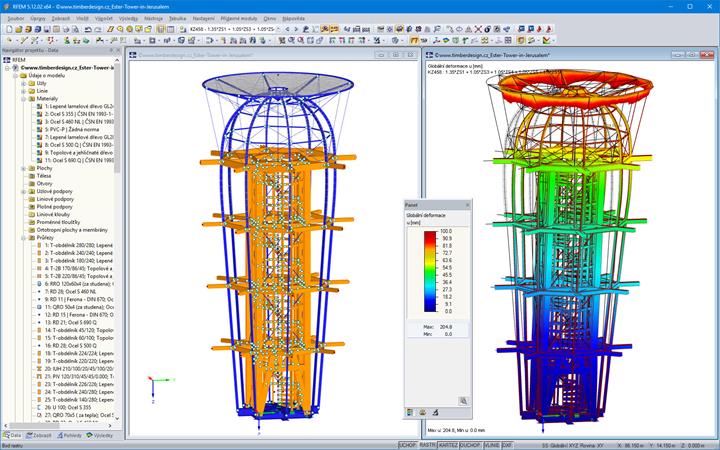

Konstrukce

Věž je ukotvena k základové železobetonové desce, kterou podpírá čtveřice vrtaných pilot o průměru 350 mm a délce 7 m, v převážně skalním podloží. Vyhlídkovou věž je možné rozdělit do dvou hlavních vzájemně spolupůsobících statických systémů. Hlavní nosné jádro tvoří čtyři hlavní nosné dřevěné sloupy 280 × 280 mm (GL28h), jež jsou osazeny v osové vzdálenosti 2,3 m. Výška nosného jádra je 12 m.

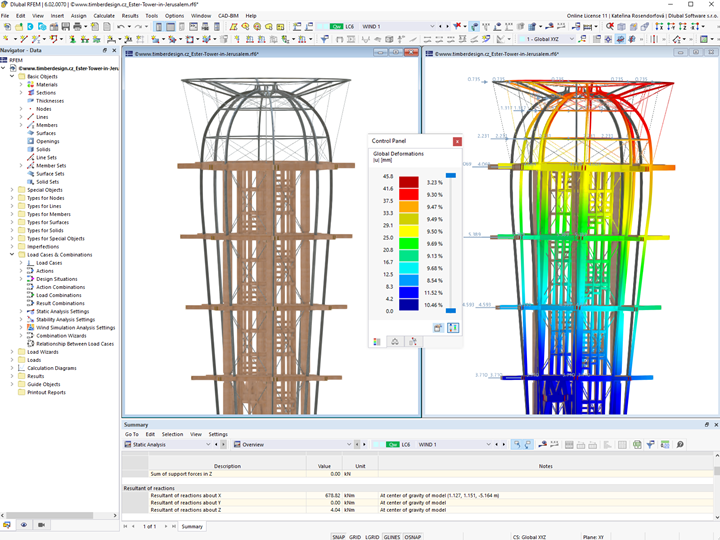

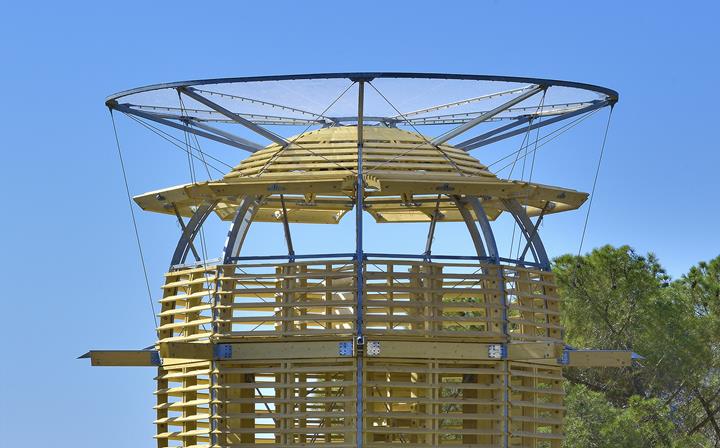

Na základní kostru navazuje druhý statický systém, jenž tvoří vnější tvar samotné věže. Tvar kaktusu je tvořen osmibokým hranolem. Veškeré prvky v tomto systému jsou konstrukčně navrženy tak, aby je bylo možné kdykoli vyměnit za nový prvek.

Nad vyhlídkovou plošinou je fasádní konstrukce ukončena kopulí s centrálním ocelovým prstencem, ke kterému se sbíhá osm ocelových nosníků. Samotná konstrukce střechy je opět navržena v kombinaci ocelové žárově zinkované nosné kostry a speciální membrány z ETFE fólie, se kterou mají autoři výborné zkušenosti z projektu vzducholodi Gulliver v pražské galerii moderního umění DOX.

Česko-izraelský projekt architekta Martina Rajniše v magickém městě Jeruzalémě je symbolickým vyjádřením tradičně vřelých vztahů obou zemí.
