Wieża Ester w Jerozolimie, Izrael

Projekt klienta

Analiza statyczno-wytrzymałościowa TIMBER DESIGN s.r.o.
Ing. Zbyněk Šrůtek (drewno, stal, membrany ETFE)
Česká Skalice, Czechy
www.timberdesign.cz

Prof. Ing. Michal Bar Ilan (fundamenty)
Izrael
Architekci Prof. Ing. arch. Martin Rajniš, Ing. arch. Tomáš Kosnar
Praga, Czechy
hutarchitektury.cz
Główni wykonawcy Huť architektury Martin Rajniš s.r.o.
Praga, Czechy
hutarchitektury.cz

TIMBER DESIGN s.r.o.
Česká Skalice, Czechy
www.timberdesign.cz

Maik Engineers Ltd.
Izrael

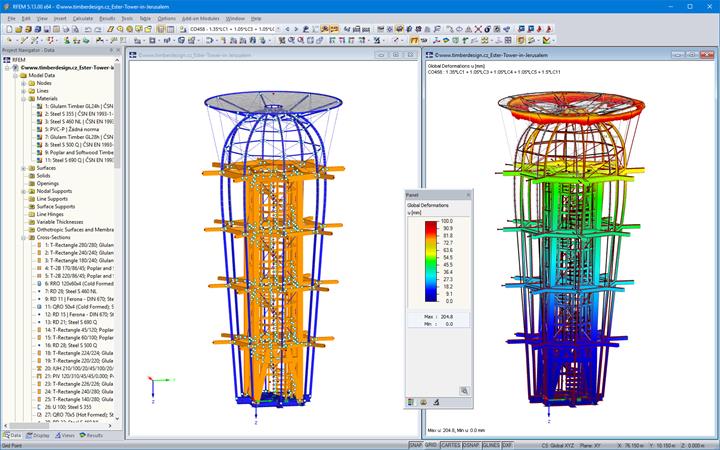

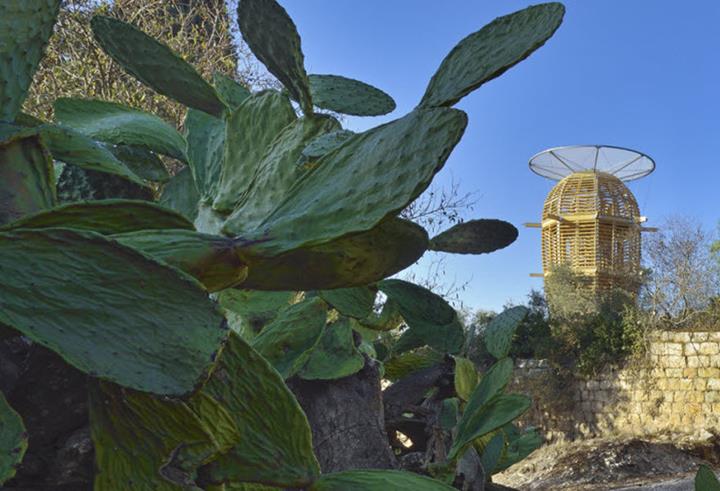

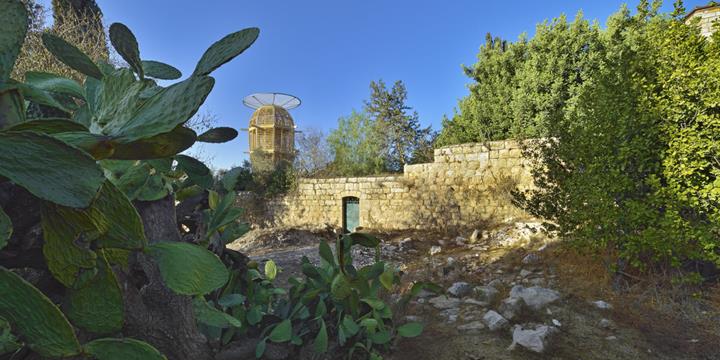

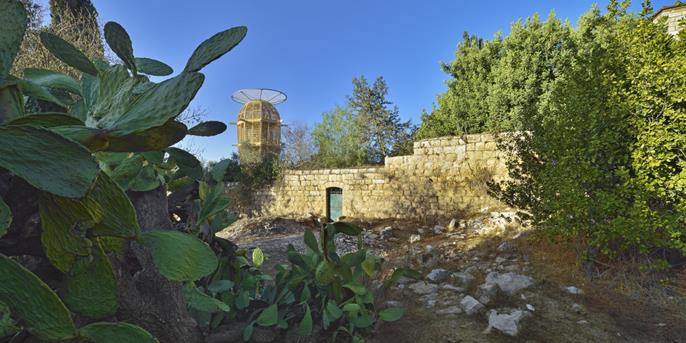

Drewniana wieża widokowa o nazwie Ester została otwarta w listopadzie 2017 r. Wieża w kształcie kwitnącego kaktusa, zaprojektowana przez znanego czeskiego architekta Martin Rajniša, stoi w ogrodach otaczających były szpital, zbudowany w 1887 roku, niedaleko murów Starego Miasta, oferując zwiedzającym niesamowity widok na Jerozolimę.

Wszystkie komponenty drewniane, stalowe i membranowe zostały wyprodukowane w Czechach, a następnie przetransportowane do Izraela w dwóch dwunastometrowych kontenerach. Wszystkie komponenty zostały wyprodukowane zarówno technologią CNC, jak i ręcznie. Wysoka jakość produkcji zapewniła pomyślny i szybki montaż konstrukcji w Izraelu.

Wszystkie prefabrykowane komponenty zostały zmontowane w pozycji poziomej, łącznie ze spiralnymi schodami wewnątrz drewnianego prostopadłościanu, pełniącego rolę konstrukcji wsporczej.

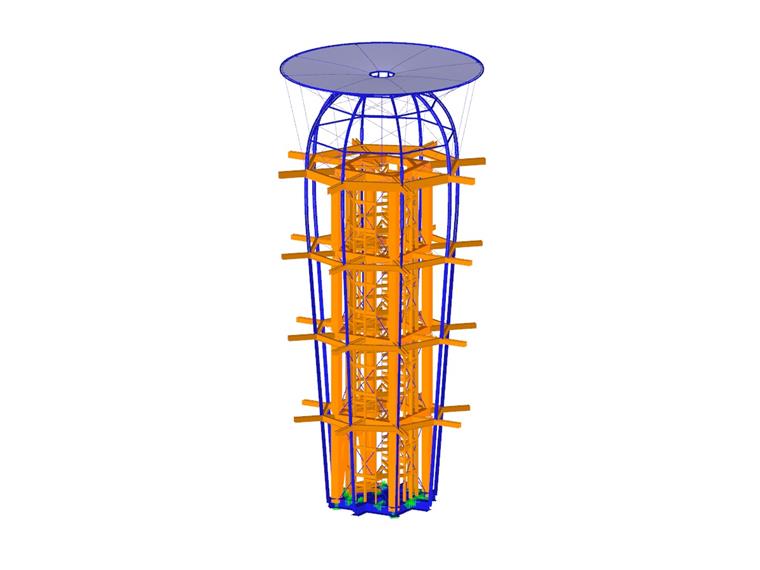

Konstrukcja

Wieża jest zakotwiona w żelbetowej płycie fundamentowej, podpartej na czterech palach, każdy o średnicy 35 cm i długości 7 m, umieszczonych głównie w podłożu skalistym. Wieża widokowa składa się z dwóch układów konstrukcyjnych, wzajemnie na siebie oddziałujących. Cztery podpierające drewniane słupy (28 × 28 cm - GL28h), ustawione w odstępie osiowym wynoszącym 2,3 m, tworzą rdzeń o wysokości 12 m, przenoszący obciążenie.

Oprócz podstawowej konstrukcji szkieletowej powstał także drugi układ konstrukcyjny, który nadaje wieży geometrię zewnętrzną. Kształt kaktusa został osiągnięty dzięki zastosowaniu ośmiobocznej pryzmy. Wszystkie komponenty konstrukcyjne są zaprojektowane w taki sposób, że każdy z nich może w dowolnej chwili zostać wymieniony na nowy.

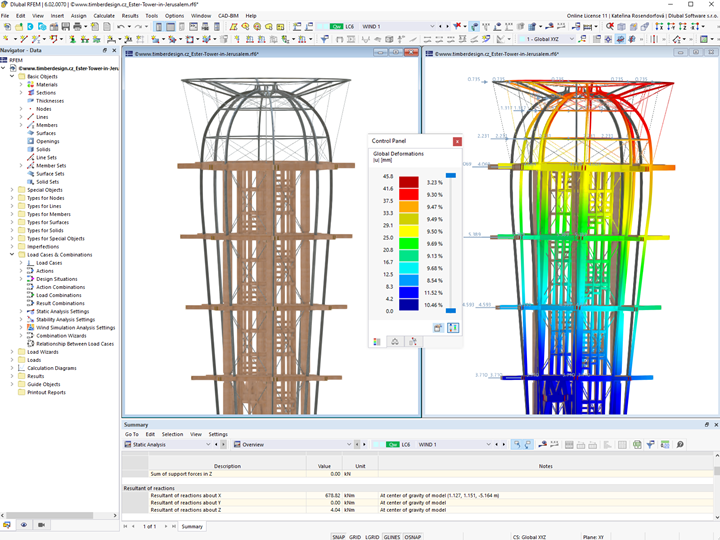

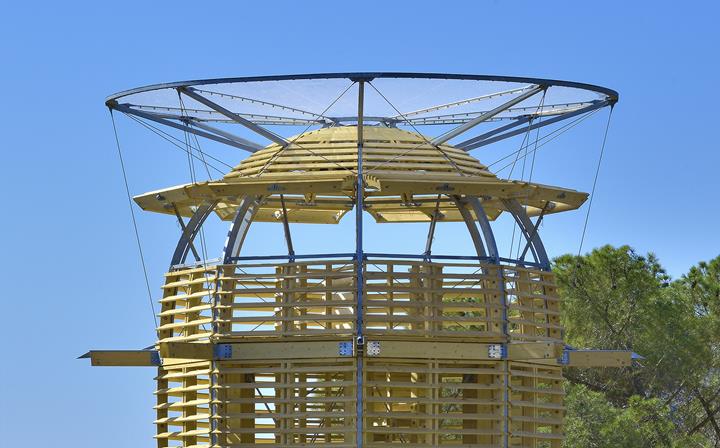

Nad platformą widokową znajduje się kopuła ze stalowym pierścieniem, w którym zbiega się osiem stalowych belek. Konstrukcja dachu to połączenie szkieletu ze stali ocynkowanej ogniowo i specjalnej membrany wykonanej z folii ETFE. Z membraną tego typu projektanci mieli już pozytywne doświadczenia w związku z projektem statku powietrznego “Gulliver” dla Centrum Sztuki Współczesnej DOX w Pradze.

Projekt Martina Rajniša, powstały w magicznej Jerozolimie dzięki kooperacji czesko-izraelskiej, może być symbolem dobrych relacji panujących między obu krajami.
