Навес АЗС в Дуале, Камерун

Проект заказчика

Расчет строительных конструкций CASTI GROUP
Камерун
www.casti.cm/
Инвестор GULFIN Cameroun
Камерун

Новый навес для автозаправочной станции нефтяной компании GULFIN Cameroun в городе Дуала, представляет собой необычную конструкцию с внецентренными колоннами и несимметричными консольными балками длиной 6,5 м.

Фирма CASTI GROUP, заказчик компании Dlubal Software, имеющая свою главную базу в Камеруне, была не только частью процесса проектирования конструкции, но осуществляла и контроль, а также управление прямо на строительной площадке.

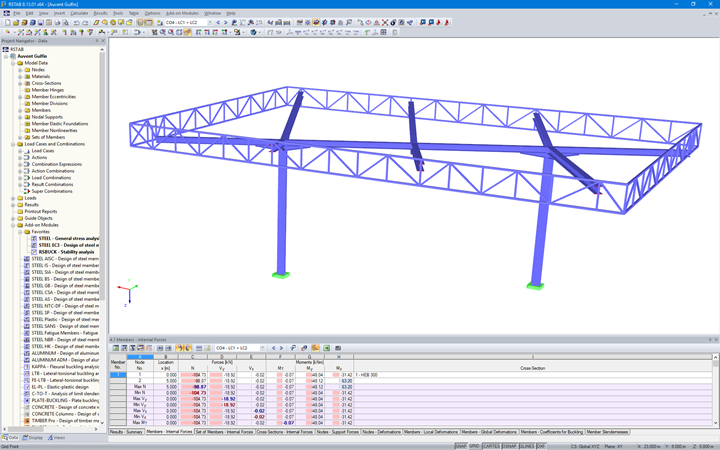

Команда инженеров из CASTI GROUP осуществляла весь проект конструкции по нормам Еврокод, использовав при том программу RSTAB, а также ее дополнительный модуль STEEL EC3.

Конструкция

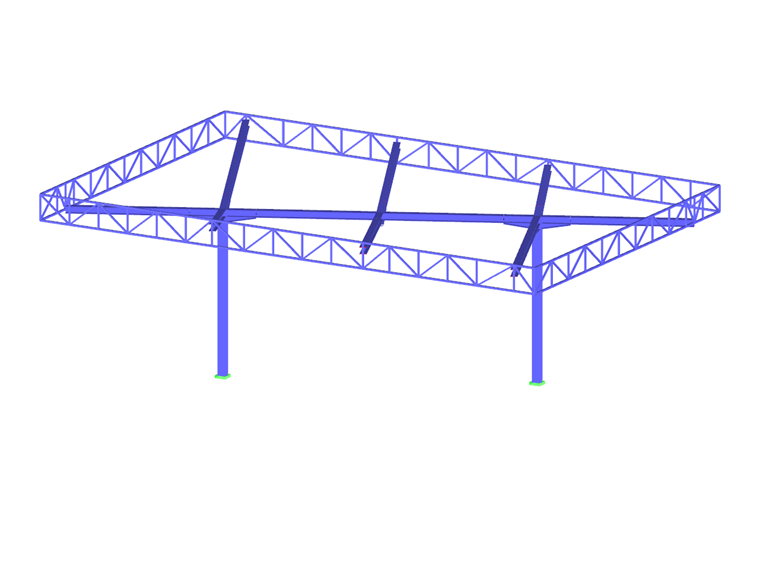

Сама конструкция навеса перекрывает поверхность общей площадью 130 м2. Ее колонны внецентренно размещены и соединены с 9-ти метровыми несущими балками, которые воспринимают нагрузку от поперечных балок. На те затем опирается ферма контура. Дисбаланс, создаваемый передними и задними несимметричными поперечными балками, уменьшается с помощью различных уклонов на каждой стороне желоба.

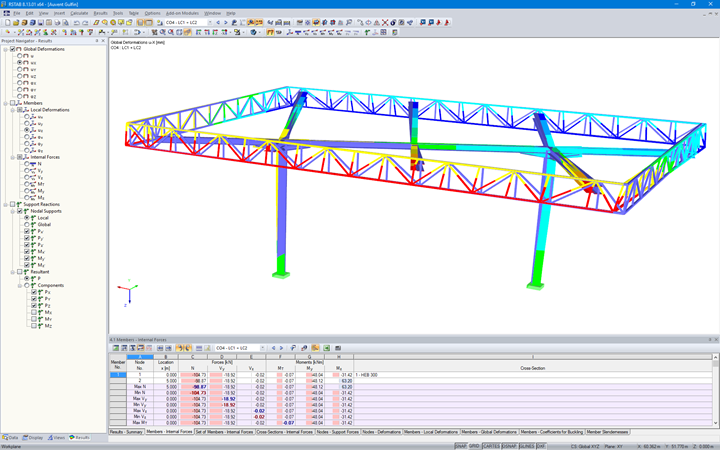

Основная несущая балка конструкции сделана из профиля HEB 240, колонны - из профиля HEB 300. Пояса ферм были сначала заданы с профилем HEB 120, но затем, после расчета в дополнительном модуле RF-/STEEL Plasticity, который позволяет учитывать пластические запасы сечения, были уменьшены до HEB 100.

Покрытие кровли состоит из полупрозрачных поликарбонатных панелей с двойным наклоном к центральному желобу, который сам опирается на основную балку.

Как производство, так и монтаж конструкции кровли выполнялись компанией, специализирующейся на стальных конструкциях. Инвестор выбрал эту компанию из-за сложности монтажа этого навеса автозаправочной станции.
