Cubierta de estación de servicio en Duala, Camerún
Proyecto de cliente

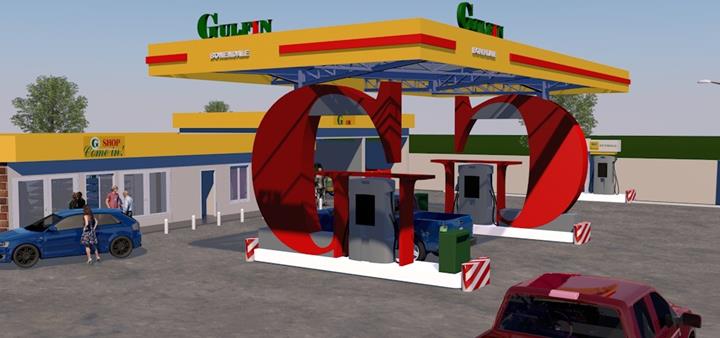

El nuevo sistema de cubierta para la gasolinera de GULFIN Camerún en Duala, una compañía petrolera, es una estructura particular con pilares excéntricos y vigas en voladizo de 6,5 m de longitud no simétricas.
| Diseño y análisis estructural |
CASTI GROUP Camerún |
| Inversor |
GULFIN Cameroun Camerún |
Modelo
CASTI GROUP, cliente de Dlubal Software basado en Camerún, diseñó la estructura, dirigió y supervisó la construcción en el terreno.
El equipo de ingeniería de CASTI GROUP diseñó la estructura según los Eurocódigos en RSTAB y en el módulo adicional STEEL EC 3.

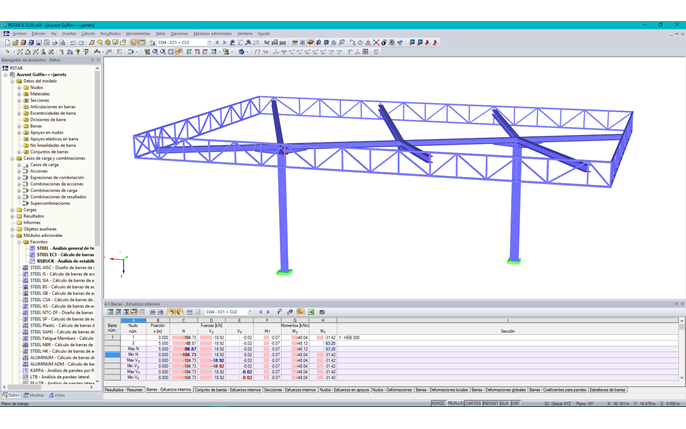

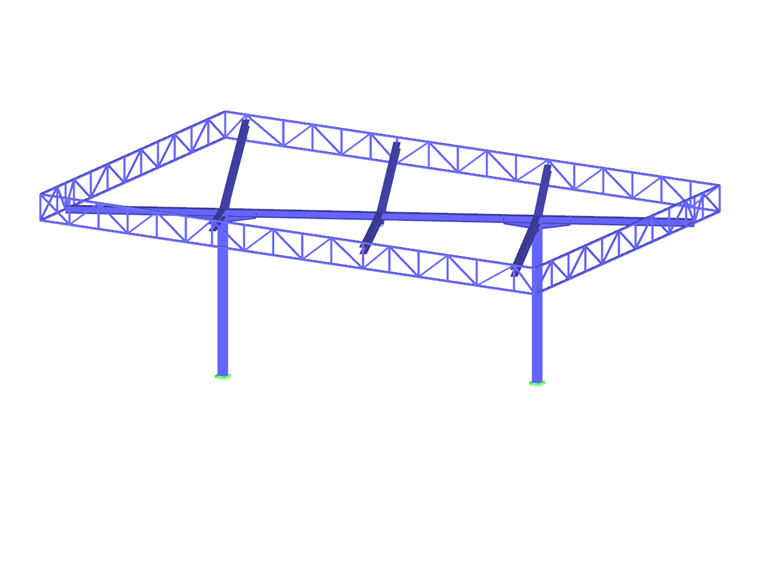

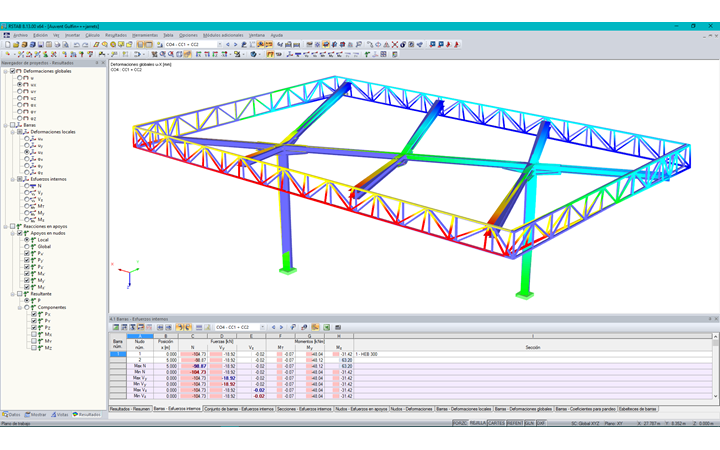

sistema estático
La cubierta tiene una superficie de 130 m2. Los pilares son excéntricos, conectados a una viga de soporte de 9 m de largo. Éstos absorben cargas de las vigas transversales que soportan la cercha del contorno. El desequilibrio producido por las vigas transversales no simétricas frontales y traseras es reducido por las pendientes variables a cada lado del canal.
La viga maestra de soporte es una sección HEB 240 y los pilares son HEB 300. Los correas de las cerchas se diseñaron en primer lugar con HEB 120, luego se mejoraron con HEB 100 con el módulo adicional RF-/STEEL Plasticity, que permite la consideración de las reservas plásticas de una sección transversal.
La envoltura de la cubierta está compuesta por paneles translúcidos de policarbonato con doble inclinación hacia el canal soportado por la viga maestra.
Tanto la producción como el montaje de la estructura de la cubierta fueron realizados por una empresa especializada en construcciones metálicas. El inversor optó por esta empresa debido al complejo ensamblado de esta cubierta de esta estación de servicio.
