Pensilina della stazione di servizio a Douala, Camerun

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

Il nuovo sistema di copertura per la stazione di servizio del GULFIN Cameroun di Douala, una compagnia petrolifera, è una struttura particolare con colonne eccentriche e travi a sbalzo asimmetriche di 6,5 m di lunghezza.

Progettazione ed analisi strutturale CASTI GROUP
Camerun
Committente GULFIN Cameroun
Camerun

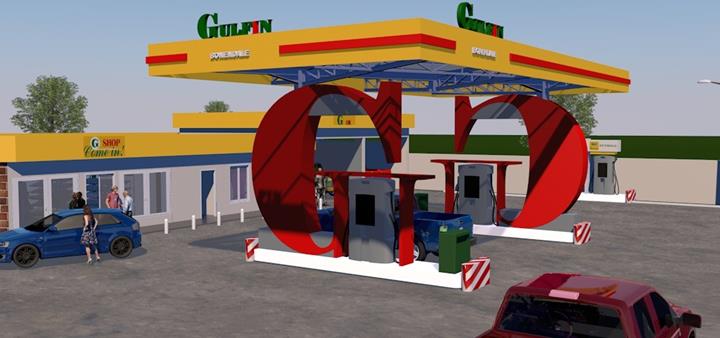

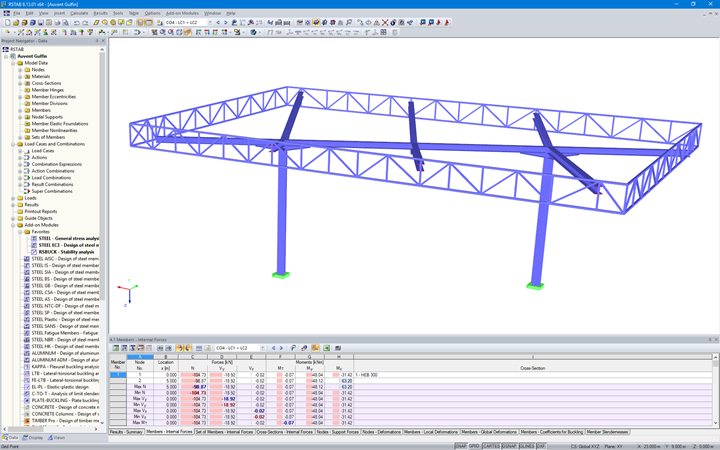

Modello

L'azienda CASTI GROUP, cliente Dlubal Software con sede in Camerun, ha progettato la struttura, gestito e monitorato il cantiere.

Il team di ingegneri della CASTI GROUP ha progettato la struttura secondo gli Eurocodici in RSTAB e nel modulo aggiuntivo STEEL EC3.

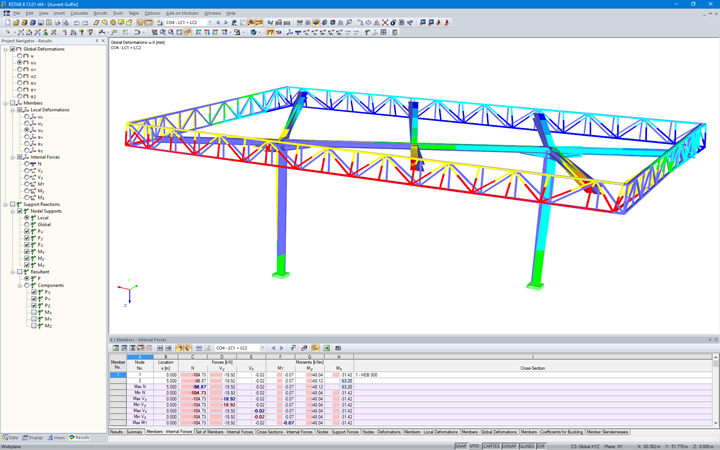

sistema statico

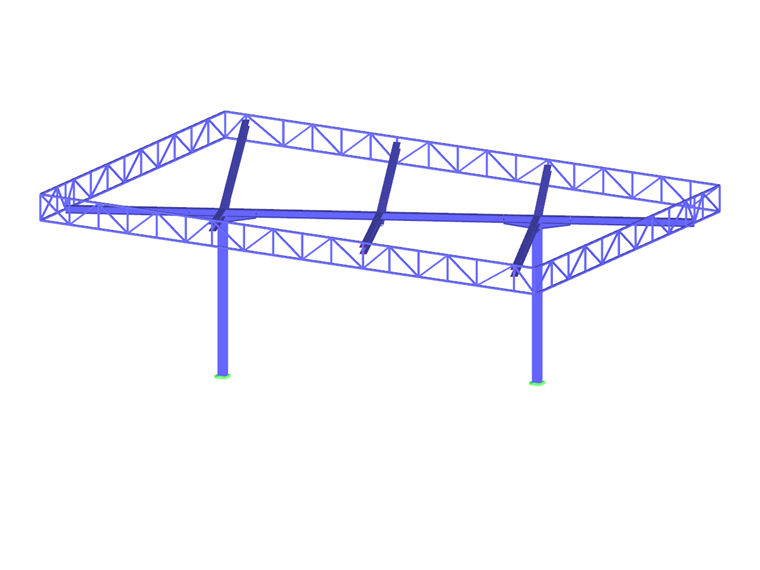

La pensilina copre una superficie di 130 m2. Le colonne eccentriche, sono collegate da una trave di supporto lunga 9 m. Assorbono i carichi dalle travi trasversali che supportano le travi reticolari perimetrali. Lo squilibrio causato dall'asimmetricità delle travi trasversali anteriori e posteriori viene ridotto grazie alla variazione di pendenza delle due falde che, al centro, convergono sulla grondaia.

La trave portante principale è una HEB 240 e le colonne sono HEB 300. I correnti dalle travi reticolari inizialmente progettati in HEB 120, sono poi stati ridotti a HEB 100 con il modulo aggiuntivo RF-/STEEL Plasticity, che ha permesso di prendere in considerazione le riserve plastiche della sezione trasversale.

Il rivestimento della copertura è stata realizzato con pannelli traslucidi in policarbonato a doppia pendenza verso la grondaia centrale sostenuta dalla trave principale.

Sia la produzione che il montaggio della struttura della copertura sono stati realizzati da un'azienda specializzata in costruzioni metalliche. Questa scelta si è resa indispensabile a causa della complessità ed alle problematiche di montaggio della pensilina.
