Tankstellenüberdachung in Douala, Kamerun

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

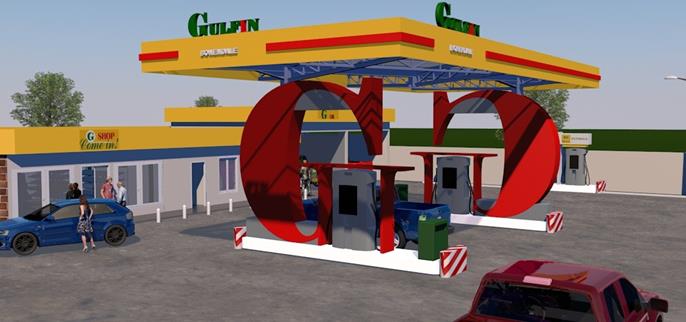

Die neue Tankstellenüberdachung in Douala von GULFIN Cameroun, einem Mineralölunternehmen, ist eine spezielle Struktur mit exzentrischen Stützen und unsymmetrischen 6,5 m langen Kragträgern.

Entwurf und statische Bemessung CASTI GROUP
Kamerun
Investor GULFIN Cameroun
Kamerun

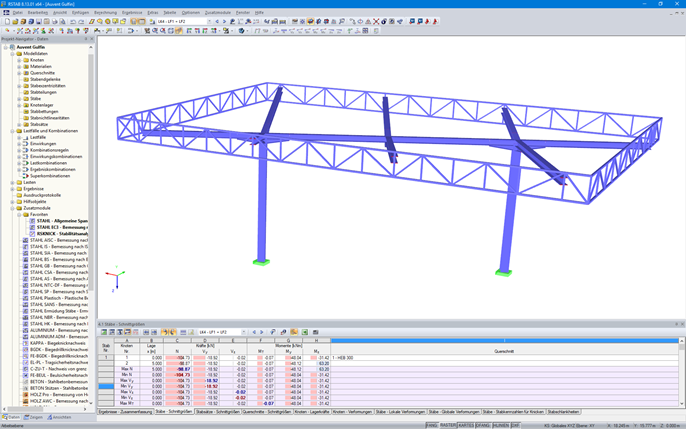

Modell

CASTI GROUP, ein Dlubal-Kunde mit Sitz in Kamerun, hat die Struktur bemessen sowie leitete und überwachte dann die Baustelle.

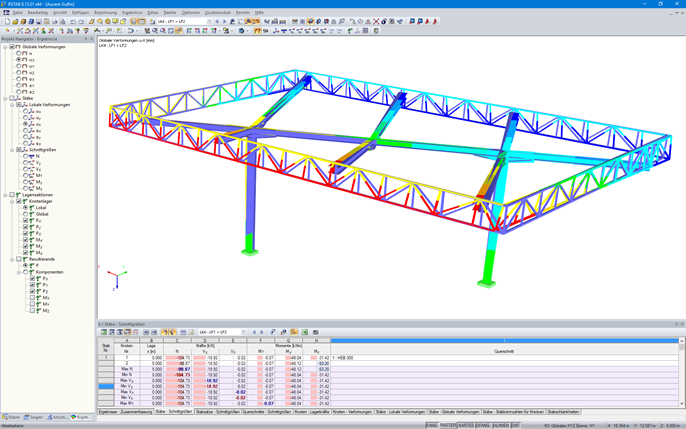

Die Ingenieure von CASTI GROUP haben die Konstruktion nach Eurocode unter Verwendung von RSTAB und dem Zusatzmodul STAHL EC3 bemessen.

Konstruktion

Das Dach hat eine Fläche von 130 m2. Die Stützen sind exzentrisch und mit einem 9 m langen Träger verbunden. Sie nehmen die Lasten der Querträger auf, die die Fachwerkstäbe stützen. Das Ungleichgewicht, das durch die unsymmetrischen Querbalken vorne und hinten erzeugt wird, wird durch die unterschiedlichen Neigungen an jeder Seite der Dachtraufe reduziert

Der Hauptträger ist ein HEB 240, die Stützen bestehen aus HEB 300. Die Gurte der Trägerstreben wurden zuerst als HEB 120 bemessen und dann zu HEB 100 im Zusatzmodul RF-/STAHL Plastizität bemessen, mit dem man plastische Querschnittsreserven berücksichtigen kann.

Die Überdachung besteht aus lichtdurchlässigen Polycarbonatplatten mit doppelter Neigung in Richtung der zentralen Dachtraufe, vom Hauptträger gestützt.

Sowohl die Produktion als auch die Montage der Dachkonstruktion wurden von einem Unternehmen durchgeführt, das auf Stahlkonstruktionen spezialisiert ist. Der Investor hat sich für dieses Unternehmen aufgrund der komplexen Montage dieser Tankstellenüberdachung entschieden.
