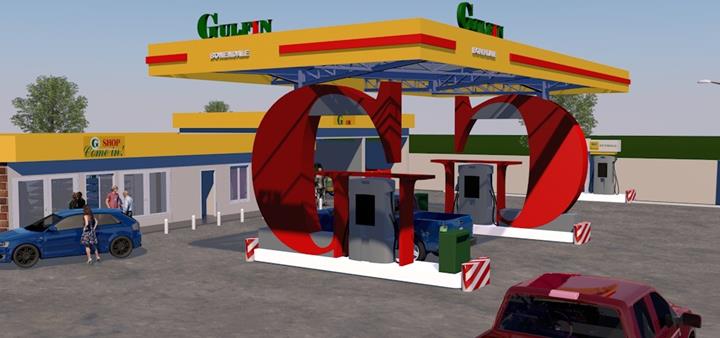

Auvent de station service à Douala, Cameroun

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Le nouvel auvent de la station-service de la société de trading pétrolier GULFIN Cameroun est une structure particulière avec des poteaux excentrés et des poutres en porte-à-faux asymétriques d'environ 6,5 m de longueur.

Conception et calcul de structure CASTI GROUP
Cameroun
Maître d'ouvrage GULFIN Cameroun
Cameroun

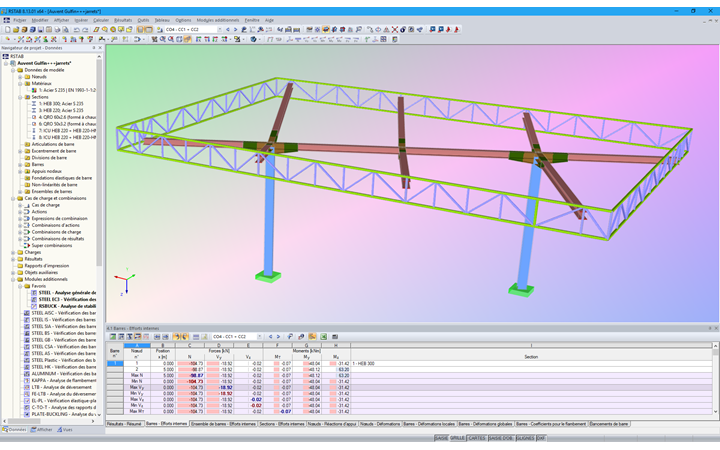

Modèle

Le client de Dlubal Software basé au Cameroun CASTI GROUP a conçu ce projet, puis dirigé et contrôlé l'exécution des travaux.

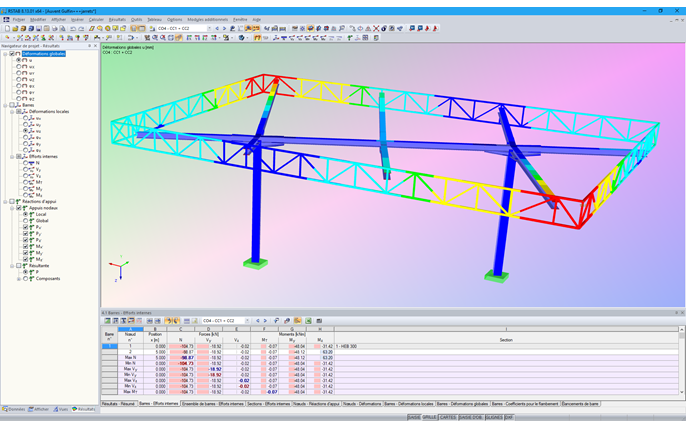

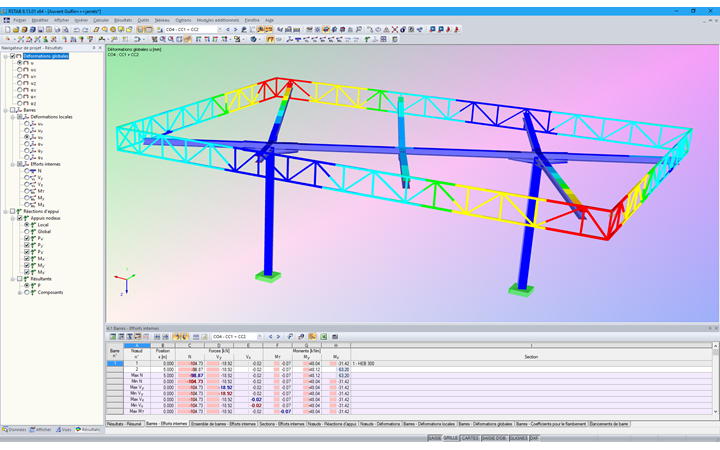

Les ingénieurs de CASTI GROUP ont calculé la structure selon l'Eurocode dans RSTAB et dans le module STEEL EC3.

Structure

L’auvent couvre une surface de 130 m2. Les poteaux sont excentrés et reliés par une poutre de 9 m de longueur. Ces poteaux absorbent les charges des poutres transversales, sur lesquelles sont fixées des treillis. Le déséquilibre provoqué par l’asymétrie des poutres transversales avant et arrière est réduit grâce aux inclinaisons différentes des débords de toiture.

La poutre principale est une poutre HEB 240 et les poteaux sont de type HEB 300. Les membrures des treillis ont été initialement calculées comme HEB 120, puis HEB 100 avec le module RF-/STEEL Plasticity, car il a permis de considérer les réserves plastiques de section.

L'auvent est revêtu de panneaux en polycarbonate transparent avec une double inclinaison dans la direction du débord de toiture central, soutenu par la poutre principale.

La fabrication et le montage de la structure ont été réalisés par une entreprise spécialisée dans la construction métallique. Cette entreprise a été choisie par le maître d’ouvrage en raison de la complexité du montage qu'impliquait un tel projet.
