Cobertura de posto de abastecimento em Douala, Camarões

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

O novo modelo dos postos de abastecimento da petrolífera GULFIN Cameroun é uma estrutura particular com pilares excêntricos e vigas em consola assimétricas com 6,5 m de comprimento.

Dimensionamento e cálculo estrutural CASTI GROUP
Camarões
Investidor GULFIN Cameroun
Camarões

Modelo

A CASTI GROUP, cliente da Dlubal Software com sede nos Camarões, dimensionou a estrutura, gerindo e supervisionando depois a obra.

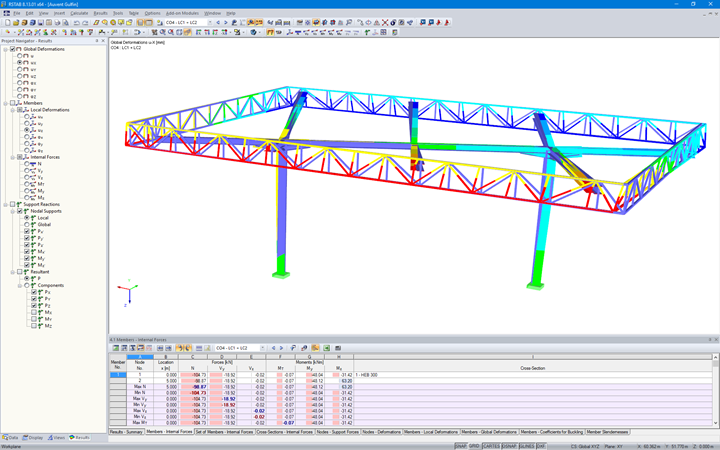

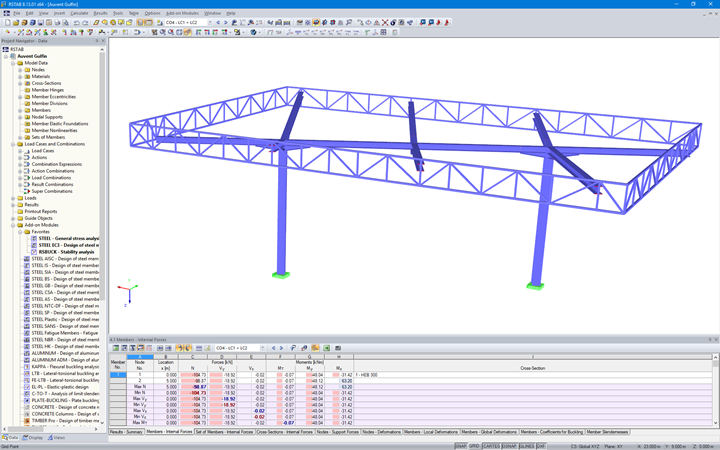

Os engenheiros da CASTI GROUP dimensionaram a estrutura de acordo com os Eurocódigos no RSTAB e no módulo adicional STEEL EC3.

Estrutura

A cobertura tem uma superfície 130 m2. Os pilares são excêntricos e estão unidos através de uma viga com 9 m de comprimento. Estes absorvem as cargas das vigas transversais, as quais suportam a treliça de contorno. O desequilíbrio originado à frente e atrás pelas vigas transversais assimétricas é reduzido pelas inclinações diferentes em cada um dos lados da caleira.

A viga principal tem uma secção transversal HEB 240, os pilares são constituídos por perfis HEB 300. As escoras da treliça foram em primeira instância dimensionadas com um perfil HEB 120, numa segunda fase reduzidas para HEB 100 com o módulo adicional RF-/STEEL Plasticity, o qual permite a consideração de reservas plásticas das secções transversais.

O revestimento da cobertura é feito por placas de policarbonato com inclinação dupla na direção da caleira central, suportadas pela viga principal.

Tanto a produção como a montagem da estrutura da cobertura foram efetuadas por uma empresa especializada em construções em aço. O investidor optou por esta empresa, devido à complexidade da montagem deste tipo de cobertura.
