Смотровая башня Крконоше, Чехия

Спроектировано с применением Dlubal Software

Назад к проектам заказчиков

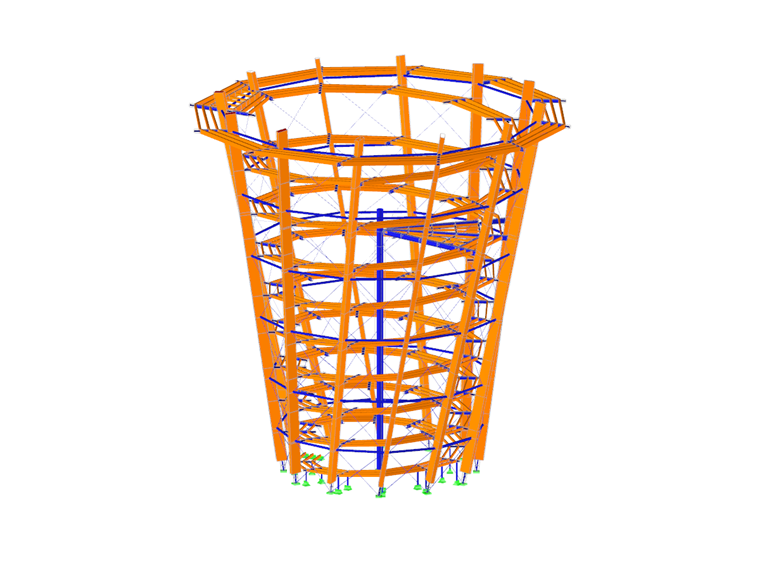

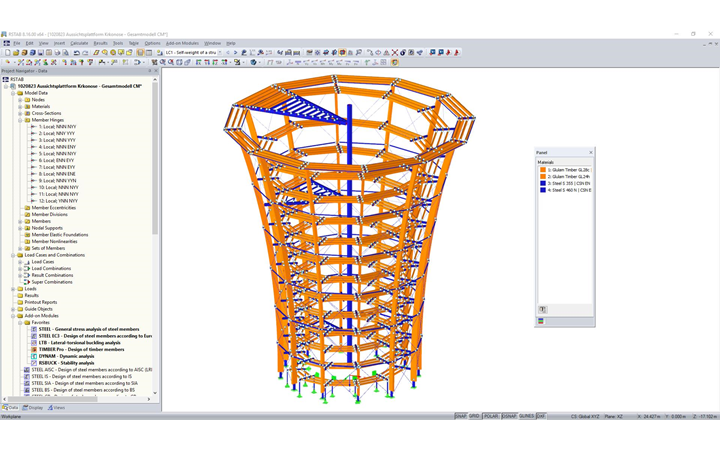

3D-модель смотровой башни в RSTAB (© WIEHAG GmbH)

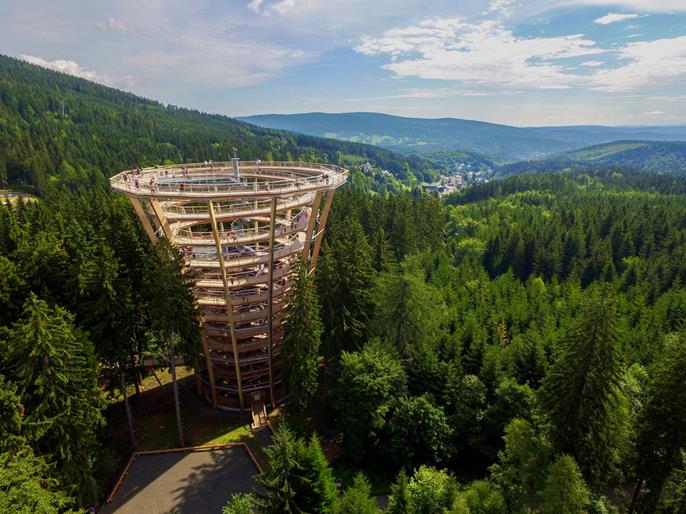

Смотровая башня Крконоше с видом на Исполиновы горы (© Erlebnis Akademie AG)

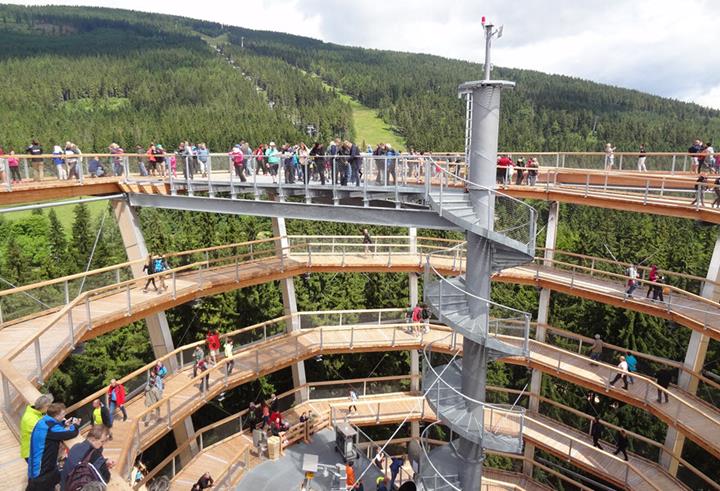

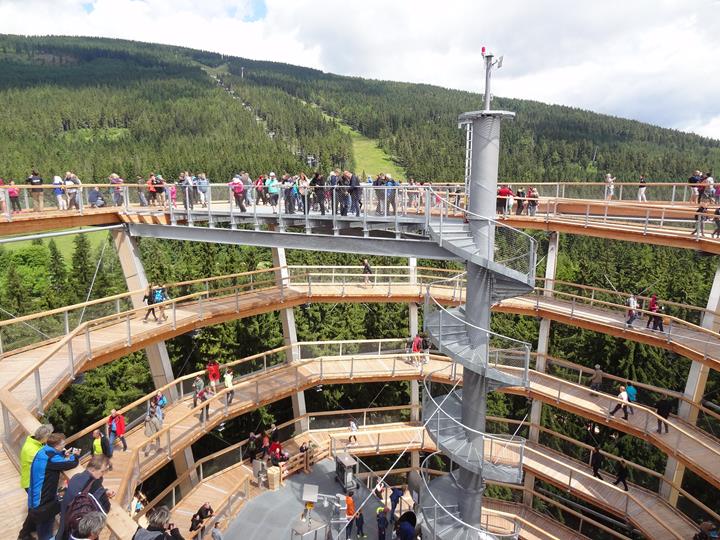

Внутренний вид смотровой башни (© WIEHAG GmbH)

Проект заказчика

19. августа 2018

Чехия RSTAB

Заказчик	Erlebnis Akademie AG www.eak-ag.de Stezka korunami stromů Krkonoše www.stezkakrkonose.cz
Архитектор	Архитектурное бюро Josef Stöger www.architekt-stoeger.de
Проектирование, расчет конструкций, строительство	WIEHAG GmbH www.wiehag.com
Расчет конструкций и фундаментов	STATIKA Jihočeská stavebně konstrukční kancelář s.r.o. www.statikacb.cz

Тропа в кронах деревьев в Исполинских горах (Крконоше) является вторым опытом реализации подобных проектов (Erlebnis Akademie AG) в Чешской Республике.

На протяжении 1500 м тропа витает среди верхушек деревьев горного смешанного леса. Она заканчивается на смотровой башне высотой около 43 м, с площадки которой открывается захватывающий вид на Национальный парк Крконоше.

С башни можно спуститься с помощью безбарьерного пандуса или туннельного желоба длиной 80 м.

Уникальной особенностью этого проекта является искусственно созданная корневая пещера под башней, которая предлагает погрузиться в подземный мир национального парка.

Как и у всех пяти ранее построенных смотровых башен, WIEHAG GmbH из Альтхейма, Австрия снова отвечала за планирование, расчет конструкций, строительство и монтаж.

Конструкция

Смотровая башня имеет форму усеченного конуса, который открывается вверх. Наружный диаметр составляет около 23 м внизу и около 37 м наверху.

Конструкция состоит из наружного кольца, выполненного из двенадцати изогнутых клееных деревянных балок. Они расположены с поворотом, симметрично, на одинаковом расстоянии друг от друга.

К башне можно добраться по тропе в кронах деревьев, ведущей через пещеру. На смотровую площадку можно подняться по спиральной деревянной конструкции, с максимальным уклоном 6%. Она прикреплена к деревянным опорам стальными консольными балками. Между отдельными стальными консольными балками закреплены три клееных прогона, которые покрыты деревянным дощатым настилом.

В центре башни находится стальной пилон из круглой трубы, закрепленный внизу. К нему прикреплены стальная винтовая лестница и тоннельный желоб. Винтовая лестница служит в качестве аварийной и эвакуационной.

Смотровая башня усилена обхватным поясом из стальных диагоналей и кольцевых конструкций.
