Torre panoramica Krkonoše (Monti dei giganti)

Progetto cliente

Committente Erlebnis Akademie AG
www.eak-ag.de
Stezka korunami stromů Krkonoše
www.stezkakrkonose.cz
Architettura Architekturbüro Josef Stöger
stoeger-koelbl.de
Pianificazione, ingegneria strutturale, costruzione WIEHAG GmbH
www.wiehag.com
Analisi strutturale delle fondazioni STATIKA Jihočeská stavebně konstrukční kancelář s.r.o.
www.statikacb.cz

Il sentiero tra le cime degli alberi nei Monti dei Giganti (in ceco: Krkonoše) è il secondo progetto di questo tipo di EAk (Erlebnis Akademie AG) in Repubblica Ceca.

Si snoda attraverso le cime degli alberi della foresta mista di montagna su una lunghezza di circa 1500 m. Finisce in una torre panoramica di 43 m di altezza e la sua piattaforma offre una vista mozzafiato sul the Krkonoše National Park.

È possibile scendere dalla torre utilizzando la rampa senza barriere architettoniche oppure con lo scivolo a tunnel lungo 80 m.

La caratteristica unica di questo progetto è la grotta scavata artificialmente sotto la torre, che offre un estratto del mondo del parco nazionale sotto la superficie terrestre.

Come per tutte e cinque le torri panoramiche costruite da eak, la WIEHAG GmbH di Altheim, in Austria, è stata nuovamente responsabile della pianificazione, dell'ingegneria strutturale, della costruzione e dell'assemblaggio.

Struttura

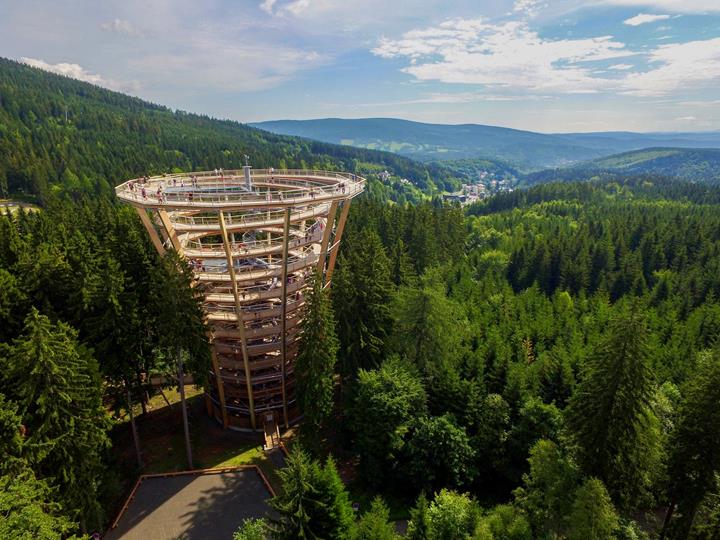

La torre panoramica ha la forma di un tronco di cono che si apre verso l'alto. Il diametro esterno nella parte inferiore è di circa 23 m e quello nella parte superiore circa 37 m.

La struttura è composta da un anello esterno composto da dodici travi in ​​legno lamellare curvo. Sono disposti simmetricamente in modo rotazionale alla stessa distanza l'uno dall'altro.

La torre è raggiungibile dal sentiero tra le cime degli alberi, che prima passa attraverso la grotta. È possibile salire fino alla piattaforma di osservazione su una struttura a spirale in legno con una pendenza massima del 6%. È fissata ai supporti in legno con travi a sbalzo in acciaio. Tra le singole travi a sbalzo in acciaio, sono fissate tre traverse in legno lamellare ricoperte da un tavolato.

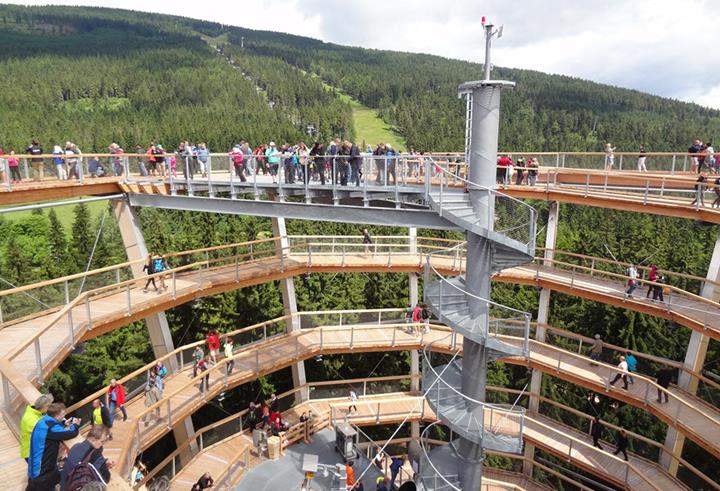

Al centro della torre c'è un pilone d'acciaio costituito da tubi tondi, sul quale sono stati posizionati una scala a chiocciola in acciaio ed uno scivolo a tunnel. La scala a chiocciola funge da scala di emergenza.

La torre panoramica è irrigidita da una rete perimetrale costituita da diagonali da anelli in acciaio.
