Rozhledna v Krkonoších

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

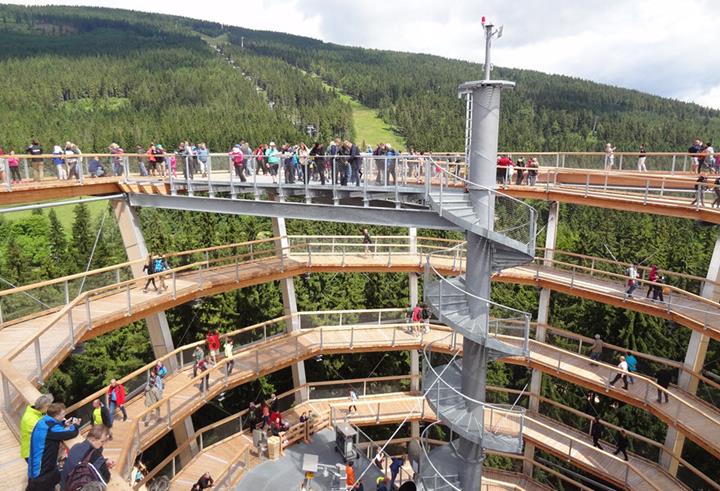

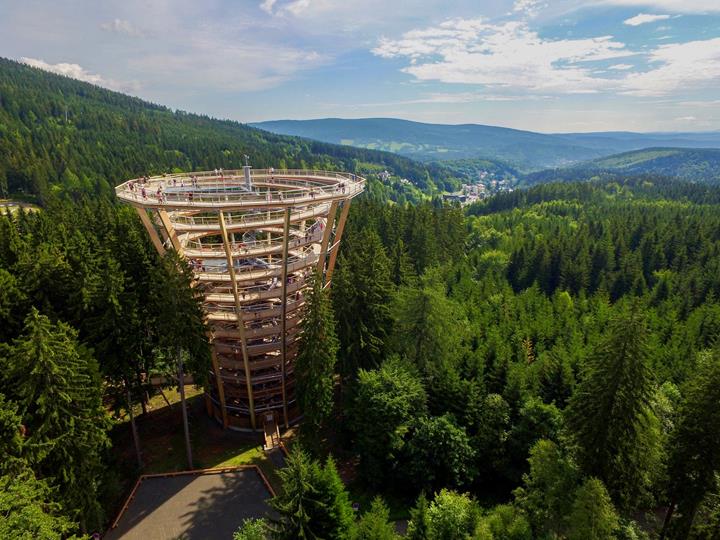

Stezka korunami stromů v Krkonoších je již druhou zážitkovou stezkou společnosti eak (Erlebnis Akademie AG) v České republice.Vine se korunami stromů horského smíšeného lesa a dosahuje délky 1500 metrů. Na jejím konci stojí přibližně 43 metrů vysoká rozhledna, z jejíž vyhlídkové plošiny se návštěvníkům naskytne dechberoucí pohled na Krkonošský národní park.

Investor Erlebnis Akademie AG
www.eak-ag.de
Stezka korunami stromů Krkonoše
www.stezkakrkonose.cz
Architekt Architekturbüro Josef Stöger
stoeger-koelbl.de
Projekt, statický návrh a realizace WIEHAG GmbH
www.wiehag.com
Statický výpočet základů STATIKA Jihočeská stavebně konstrukční kancelář s.r.o.
www.statikacb.cz

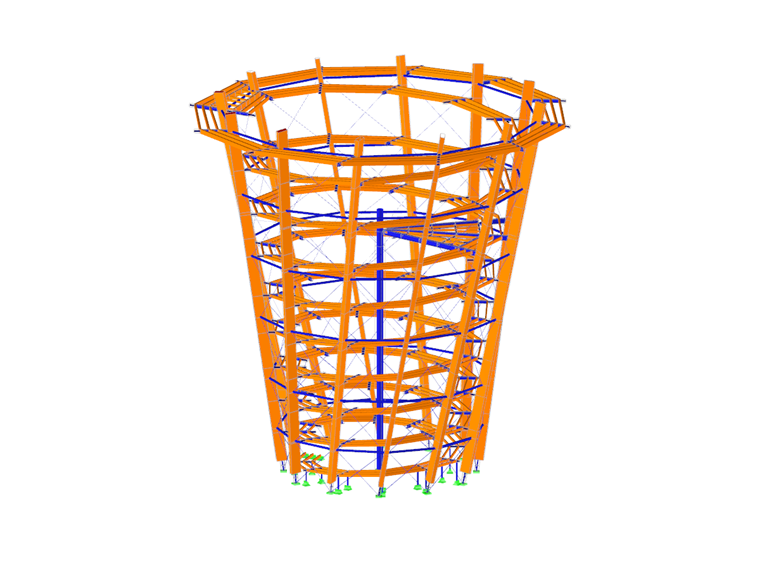

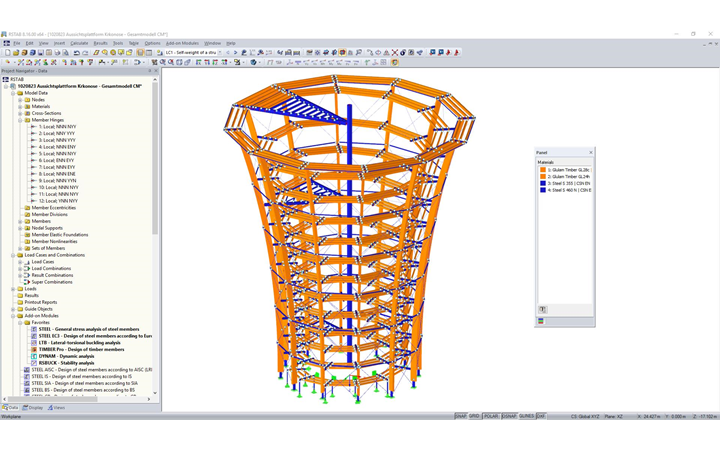

Model

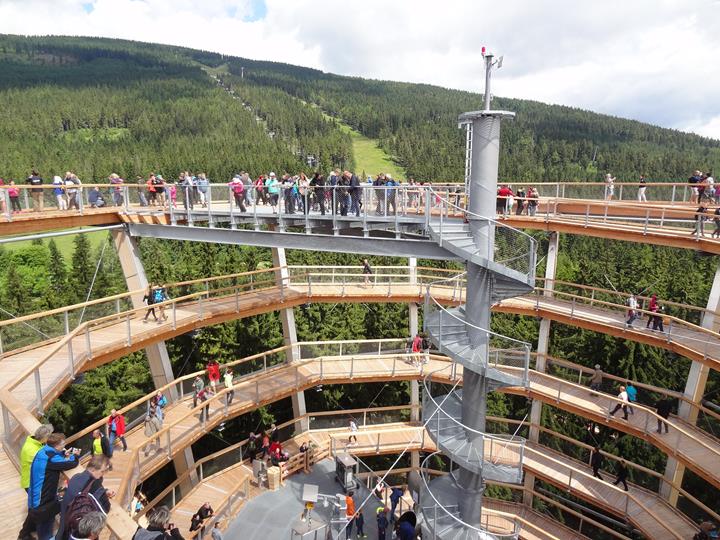

Z rozhledny pak mohou sestoupit buď po bezbariérové rampě anebo mohou dolů sjet tobogánem dlouhým 80 metrů.

Jedinečný prvek tohoto projektu představuje uměle vyhloubená jeskyně pod rozhlednou, v které můžeme vidět kořenový systém lesa a nahlédnout do života národního parku pod zemským povrchem.

Stejně jako u všech pěti předchozích vyhlídkových věží společnosti eak byla projektovou dokumentací, statickými výpočty, výrobou i montáží pověřena společnost WIEHAG GmbH z rakouského Altheimu.

Konstrukce

Rozhledna má tvar obráceného komolého kužele. Vnější průměr dosahuje v patě asi 23 metrů a ve vrcholu věže přibližně 37 metrů.

Konstrukci tvoří vnější prstenec z dvanácti zakřivených nosníků z lepeného lamelového dřeva. Ty jsou paprskovitě rozvrženy ve stejných rozestupech.

Na věž se vstupuje ze stezky, která vede z podzemní jeskyně vzhůru korunami stromů. Po spirálové konstrukci ze dřeva pak při maximálně 6 % stoupání vyjdeme na vyhlídkovou plošinu. Připevněna je ocelovými konzolami k dřevěným sloupům. Mezi ocelové konzoly jsou vloženy vždy tři podélné nosníky z lepeného dřeva s fošnovým záklopem.

Uprostřed věže je umístěn vetknutý ocelový sloup z kruhové trubky. Na ten je upevněno ocelové spirálové schodiště a tobogán. Spirálové schodiště slouží jako nouzové únikové schodiště.

Ztužení konstrukce zajišťuje síť ocelových diagonál a prstenců umístěná po obvodu věže.
