Tour d’observation Krkonoše, en République Tchèque

Projet Client

19 août 2018

République tchèque RSTAB

Client Erlebnis Akademie AG
www.eak-ag.de
Stezka korunami stromů Krkonoše
www.stezkakrkonose.cz
Architecture Cabinet d'architectes Josef Stöger
www.architekt-stoeger.de
Conception, calcul de structure, construction WIEHAG GmbH
www.wiehag.com
Analyse des fondations STATIKA Jihočeská stavebně konstrukční kancelář s.r.o.
www.statikacb.cz

Le sentier des cimes du massif des Monts des Géants (« Krkonoše » en Tchèque) est le deuxième parcours d'attraction réalisé par Erlebnis Akademie AG en République Tchèque.

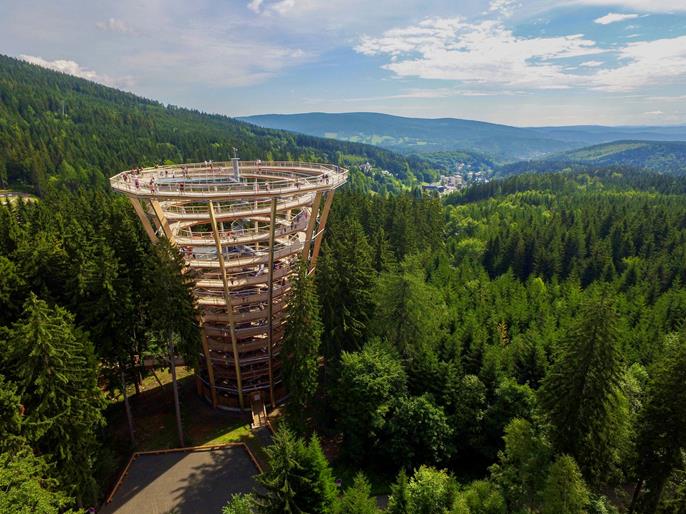

Le sentier serpente à travers la cime des arbres de la forêt sur une longueur de 1 500 m. En fin de trajet, les visiteurs peuvent accéder à la tour d’observation de 43 m de haut et à sa plateforme d’observation pour profiter d’une vue panoramique sur le parc national Krkonoše.

Les visiteurs peuvent redescendre par la rampe d’accès ou par le toboggan de 80 m de long.

La particularité de ce projet la cave artificielle sous la tour qui présente la vie souterraine du parc national.

Le bureau WIEHAG GmbH basé à Altheim en Autriche, a été réalisé la conception, le calcul, la construction et le montage de cette tour d’observation ainsi que cinq autres tours pour Erlebnis Akademie AG.

Structure

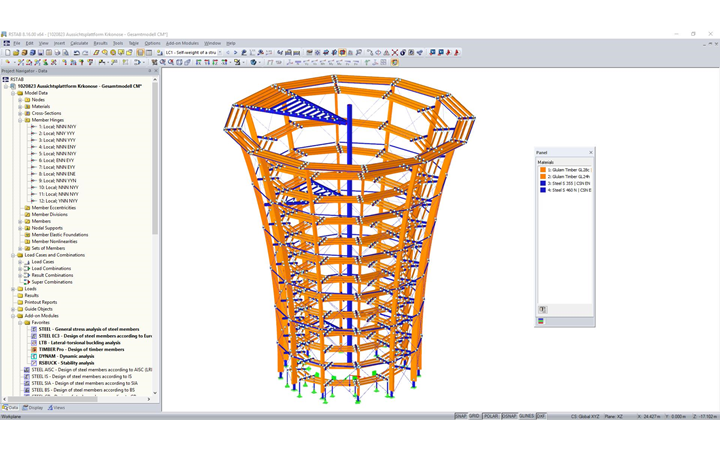

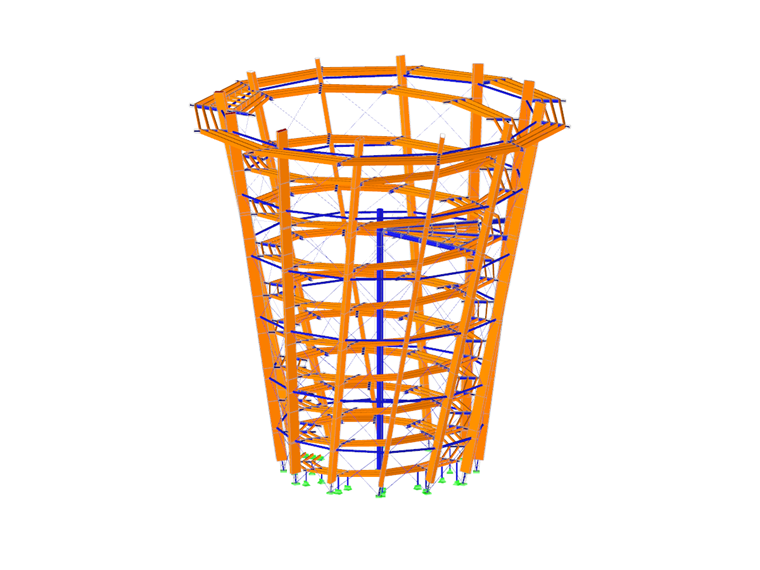

La tour d’observation a une forme de cône tronqué s’ouvrant vers le ciel. Au pied de la tour, le diamètre externe est de 23 m et d’environ 37 m à son sommet.

12 barres courbes verticales en bois lamellé-collé forment l’anneau extérieur de la structure. Les barres sont disposées en cercle, à distance égales entre elles.

L’accès à la tour se fait à partir du sentier à la cime des arbres après un passage par la cave souterraine. Le visiteur peut ensuite accéder à la plateforme d’observation en parcourant la rampe hélicoïdale en bois dont la pente à un dénivelé maximum de 6%. La rampe est reliée aux barres principales en bois par des poutres métalliques en porte-à-faux. Trois longerons en lamellé-collé recouverts d’un plancher en bois sont disposés entre chaque poutre métallique.

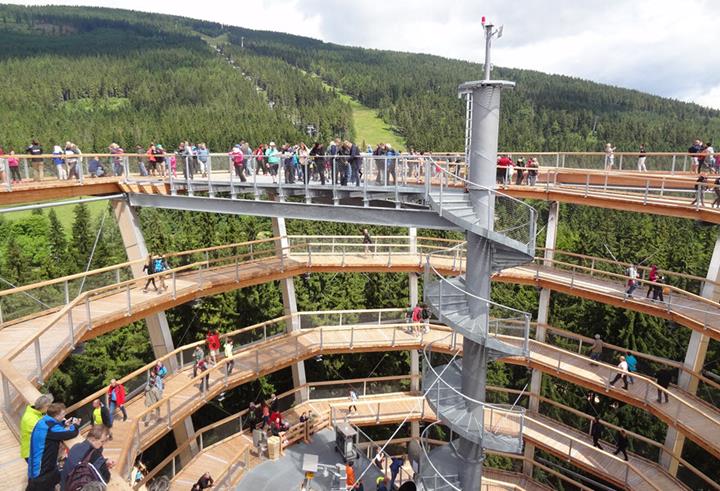

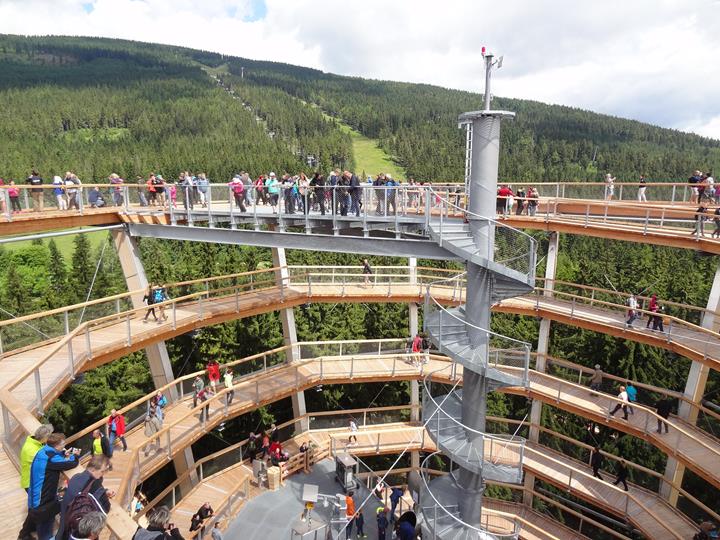

Au centre de la tour, un pylône en acier de section circulaire est fixé au sol. Un escalier métallique en colimaçon et un toboggan sont reliés au pylône. L’escalier en colimaçon sert d’escalier de secours.

La tour d’observation est contreventée sur sa circonférence par un réseau de câbles en acier et des structures métalliques en anneau.
