Torre mirador en Krkonoše, República Checa

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

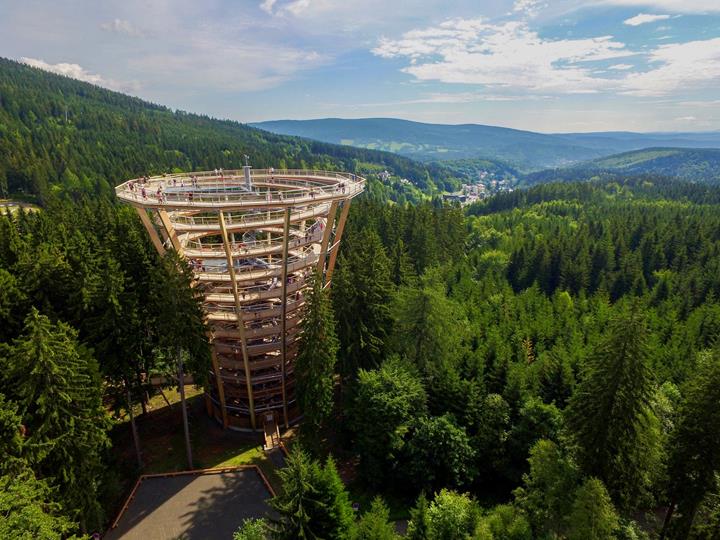

El sendero de las copas de los árboles en las montañas gigantes (en checo: Krkonoše) es el segundo camino de experiencia de "eak" (Erlebnis Akademie AG) en la República Checa.Sobre una longitud de 1 500 m da vueltas a través de las copas de los árboles del bosque mixto de montaña. Termina en una torre mirador con una altura de 43 m, y su plataforma ofrece una vista impresionante del parque nacional de Krkonoše.

Cliente Erlebnis Akademie AG
www.eak-ag.de
Stezka korunami stromů Krkonoše
www.stezkakrkonose.cz
Arquitecto Oficina de arquitectura Josef Stöger
stoeger-koelbl.de
Planificación, ingeniería estructural y construcción WIEHAG GmbH
www.wiehag.com
Análisis estructural de las cimentaciones STATIKA Jihočeská stavebně konstrukční kancelář s.r.o.
www.statikacb.cz

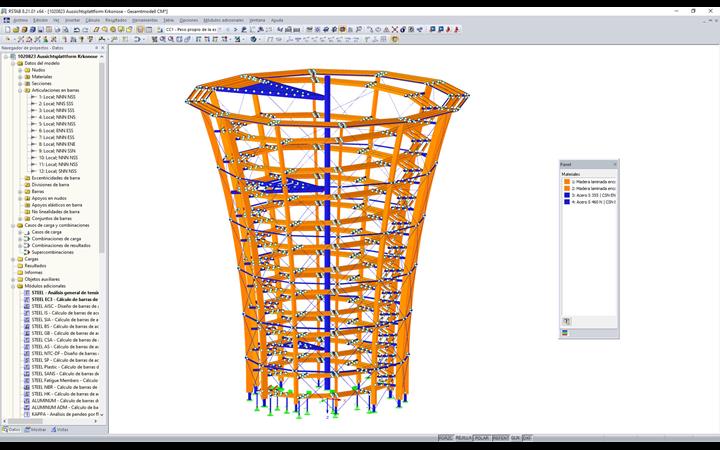

Modelo

Se puede descender desde la torre utilizando la rampa sin barreras o el tobogán de 80 m de largo.

La característica única de este proyecto es la cueva de raíces creada artificialmente bajo la torre, que ofrece una visión del mundo del parque nacional bajo tierra.

Al igual que con sus cinco torres de observación construidas previamente de "eak", WIEHAG GmbH de Altheim, Austria, estaba otra vez a cargo de la planificación, ingeniería estructural, construcción y montaje.

Estructura

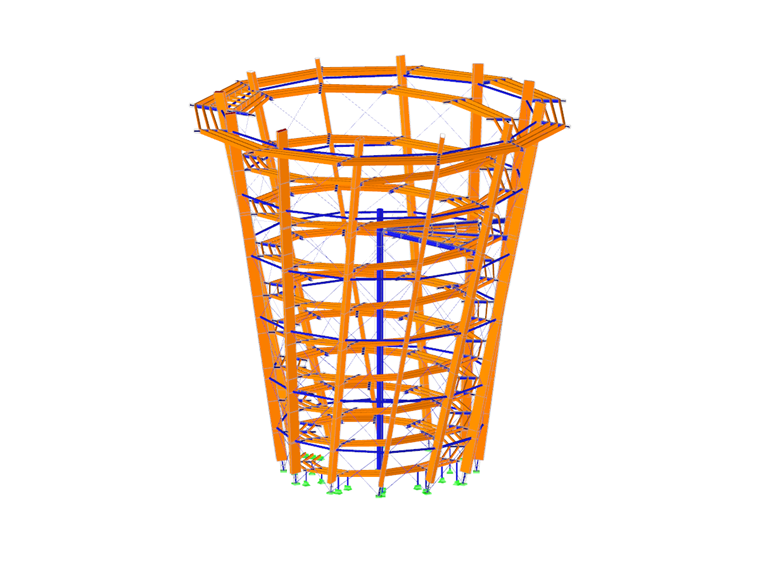

La torre mirador tiene la forma de un tronco de cono que se abre hacia arriba. El diámetro exterior es de aproximadamente 23 m en la parte inferior y aproximadamente 37 m en la parte superior.

La estructura consiste de un anillo exterior hecho de vigas curvas de madera contralaminada. Se disponen simétrica rotacional a la misma distancia entre sí.

Se puede acceder a la torre desde el sendero de la copa del árbol, que antes pasa a través de la cueva. Puede escalar hasta la plataforma de observación en una estructura helicoidal hecha de madera con un gradiente máximo del 6%. Está unida a los apoyos de madera mediantes vigas de voladizo de acero. Entre las vigas de voladizo de acero individuales, hay tres barandillas de madera laminada encolada recubiertas con un forjado de tablones de madera.

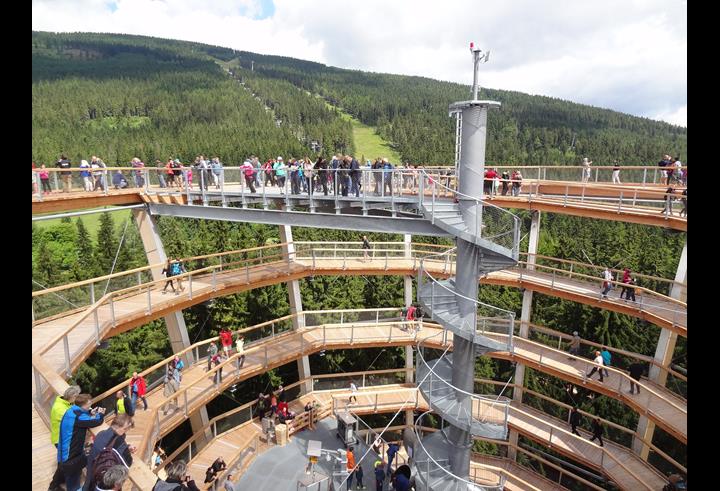

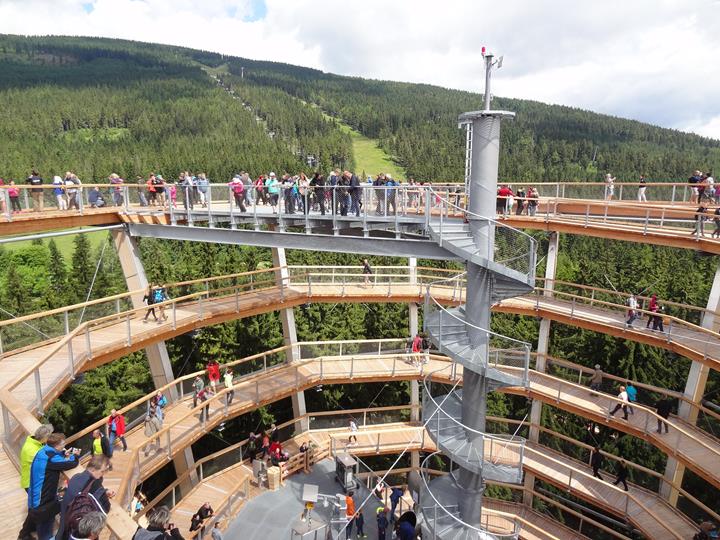

En el centro de la torre hay un pilón de acero hecho con un tubo redondo, empotrado en la parte inferior. A éste se le conecta una escalera de caracol hecha de acero y un tobogán. La escalera de caracol sirve como una escalera de emergencia y de evacuación.

La torre mirador está reforzada por una red circunferencial hecha de diagonales de acero y estructuras de anillo.

Ubicación del proyecto
