Wieża widokowa Krkonoše, Republika Czeska

Projekt klienta

Klient Erlebnis Akademie AG
www.eak-ag.de
Stezka korunami stromů Krkonoše
www.stezkakrkonose.cz
Architekt Biuro architektoniczne Josef Stöger
stoeger-koelbl.de
Planowanie, inżynieria konstrukcyjna, budowa WIEHAG GmbH
www.wiehag.com
Analiza statyczno-wytrzymałościowa fundamentów STATIKA Jihočeská stavebně konstrukční kancelář s.r.o.
www.statikacb.cz

Ścieżka wśród drzew w Karkonoszach jest drugą ścieżką rekreacyjną stworzoną przez eak (Erlebnis Akademie AG) w Republice Czeskiej.

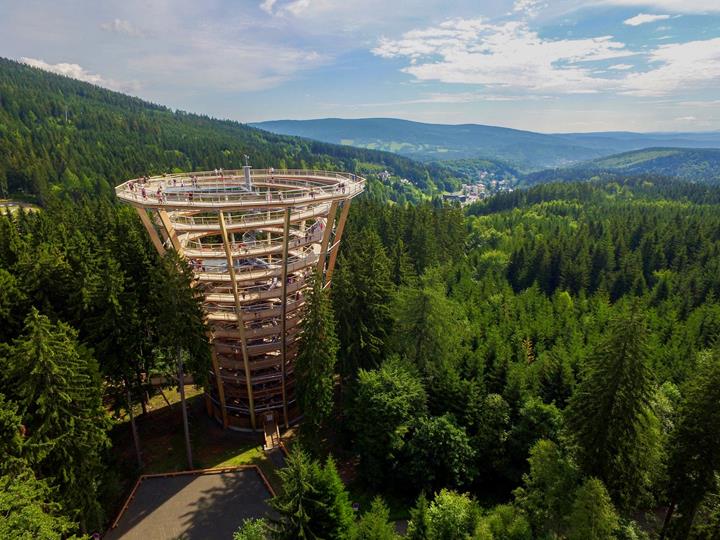

Ścieżka o długości 1500 m wije się wśród wierzchołów drzew górskiego lasu mieszanego. Zwieńczenie ścieżki stanowi wieża widokowa o wysokości około 43 m, z platformy której rozciąga się zapierający dech w piersiach widok na Karkonoski Park Narodowy.

Z wieży można zejść pozbawioną poręczy rampą lub 80-metrowym zjeżdżalnią tunelową.

Unikatową cechą tego projektu jest sztuczna jaskinia utworzona pod wieżą, dzięki której można obejrzeć środowisko parku narodowego pod powierzchnią ziemi.

Tak jak w przypadku wszystkich pięciu wież widokowych stworzonych przez eak, za planowanie, inżynierię konstrukcyjną, budowę i montaż odpowiedzialna była firma WIEHAG GmbH z Altheim, Austria.

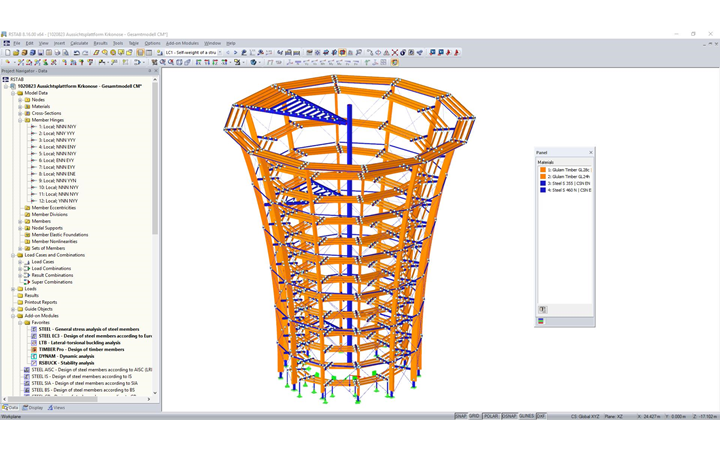

Konstrukcja

Wieża ma kształt ściętego stożka, rozszerzającego się ku górze. Średnica zewnętrzna przy podstawie wieży wynosi około 23 m, a na górze około 37 m.

Konstrukcja składa się z zewnętrznego pierścienia, wykonanego z dwunastu zakrzywionych dźwigarów z drewna klejonego. Są one ustawione symetrycznie, po obwodzie, z zachowaniem takiej samej odległości.

Na wieżę można się dostać idąc ścieżką, która wiedzie najpierw przez jaskinię. Na platformę widokową można się wspiąć po konstrukcji w kształcie ślimaka, wykonanej z drewna, o maksymalnym nachyleniu wynoszącym 6 %. Jest ona przymocowana do drewnianych podpór za pomocą stalowych belek wspornikowych. Pomiędzy poszczególnymi stalowymi belkami wspornikowymi znajdują się trzy przymocowane belki podłużne z drewna klejonego, przykryte drewnianą podłogą z desek.

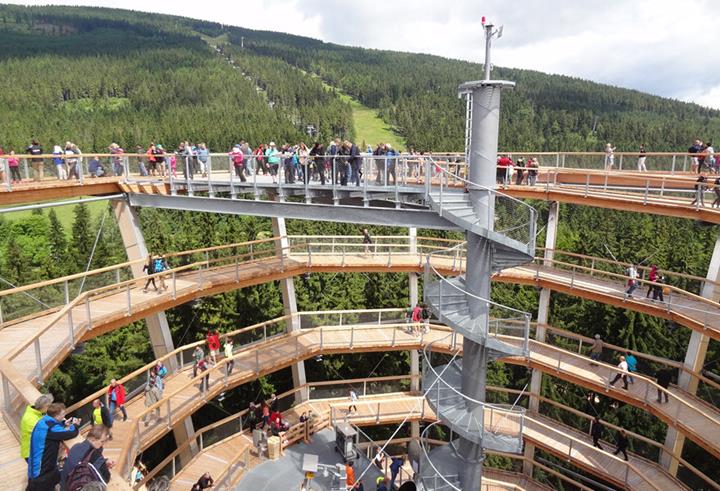

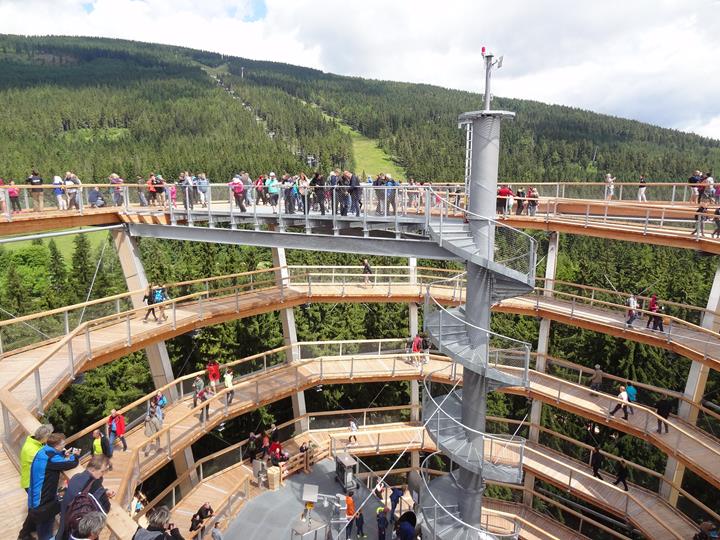

Pośrodku wieży znajduje się stalowy słup z okrągłej rury, przymocowany u podstawy. Do słupa przytwierdzone są spiralne schody i zjeżdżalnia tunelowa. Spiralne schody pełnią rolę zejścia awaryjnego.

Konstrukcję usztywnia sieć stalowych stężeń ukośnych i pierścieni, biegnąca po obwodzie.
