Приходская церковь святого Иосифа в Хольцкирхене, Германия

Проект заказчика

Заказчик Архиепископская кафедра Мюнхена
Архитектор EBERHARD WIMMER ARCHITEKTEN
www.eberhard-wimmer-architekten.de
Расчет конструкций Sailer Stepan Partner GmbH
www.ssp-muc.com
Деревянные конструкции Holzbau Amann GmbH
www.holzbau-amann.de

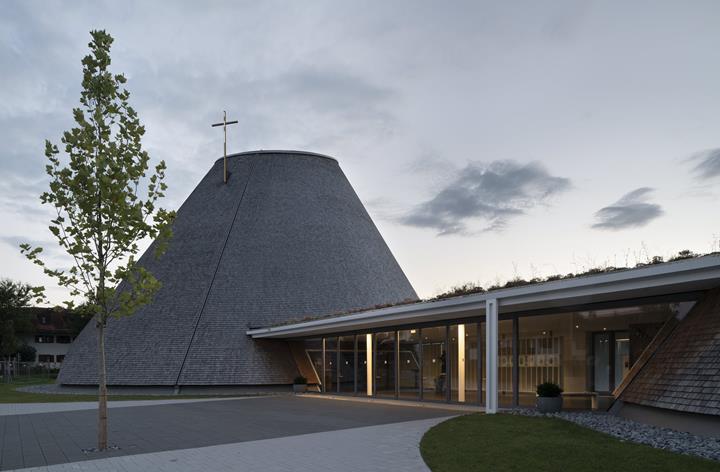

Проект прихода Святого Иосифа в Хольцкирхене включает в себя главную церковь и часовню, которые связаны общим фойе с ризницей. Фойе и ризница были построены в виде железобетонного здания. Главная церковь и часовня представляют собой деревянные конструкции разного размера и имеют форму наклонных усеченных конусов, с эллипсом в плане.

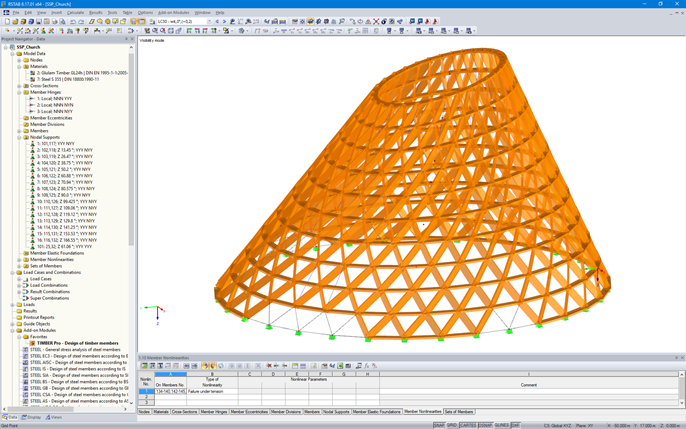

Инженеры из Sailer Stepan Partner отвечали за расчет и проектирование 3D конструкций и использовали для этого RSTAB.

Конструкция церкви

Главная церковь высотой 21,6 м имеет в плане эллипс диаметром около 34,5 м. Конструкция зенитного фонаря, состоящая из стали и стекла, формирует уровень крыши.

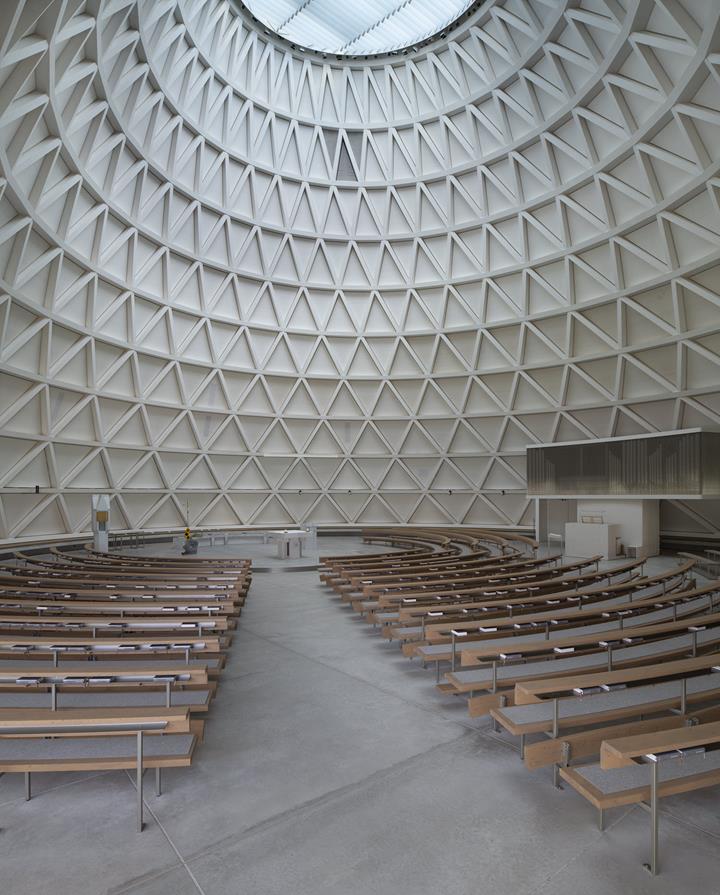

Подвесная видимая конструкция оболочки состоит из клееных стержневых распорок, каждая из которых образует треугольник и, таким образом, является опорой и одновременно выполняет функцию жесткости.

Узловые точки треугольников получаются как точки пересечения линий падения конуса с различными наклонными плоскостями сечения. В результате было получено около 320 узловых точек, из которых максимум две имеют одинаковую зеркальную геометрию. Эллиптические кольца, расположенные в плоскостях пересечения, представляют собой одиночные изогнутые клееные балки, оснащенные жесткими стыковыми соединениями.

Диагонали, которые в основном подвергаются сжатию, были смоделированы в RSTAB как сжатые элементы с выходом из работы при достижении сопротивления растяжению. Это позволило оптимизировать узловые точки таким образом, чтобы нормальные силы диагональных элементов включались только посредством контакта под давлением. Конструктивная фиксация диагоналей осуществляется с помощью равномерно распределенных стальных растянутых стержней между кольцами.

Все соединения были созданы как скрытые. Они состоят из стальных элементов в основных узлах и арматуры из букового клееного бруса в менее напряженных узлах.
